通讯设备双面螺纹锁紧连接接头

在通讯机柜、射频测试台、便携式电子终端以及4S维修工位的布线场景里，线缆与面板之间的连接往往要兼顾拆装效率与长期防松。这类双面锁紧接头正是为两侧都需要螺纹预紧的安装边界而设计：一端接入设备面板的预留接口，另一端承接外部线缆组件，中间带滚花的法兰盘作为手动旋拧的受力位，无需额外扳手即可完成初步对位，再借助细牙螺纹提供足够的轴向压紧力。

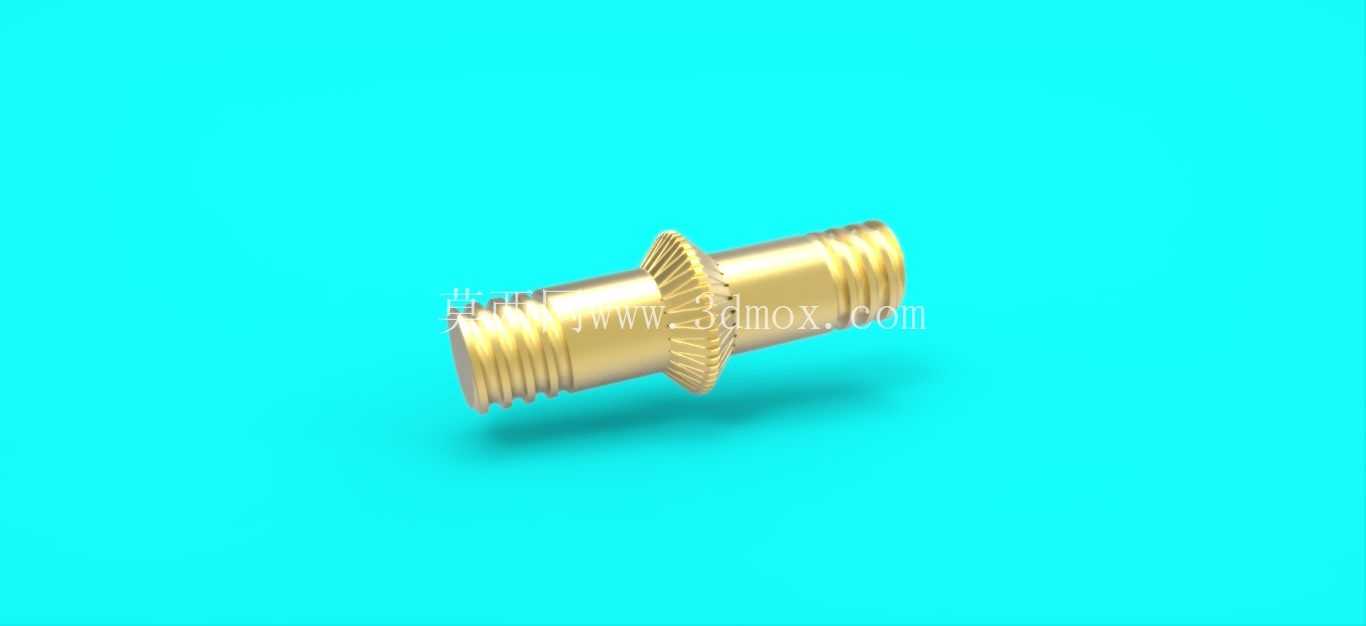

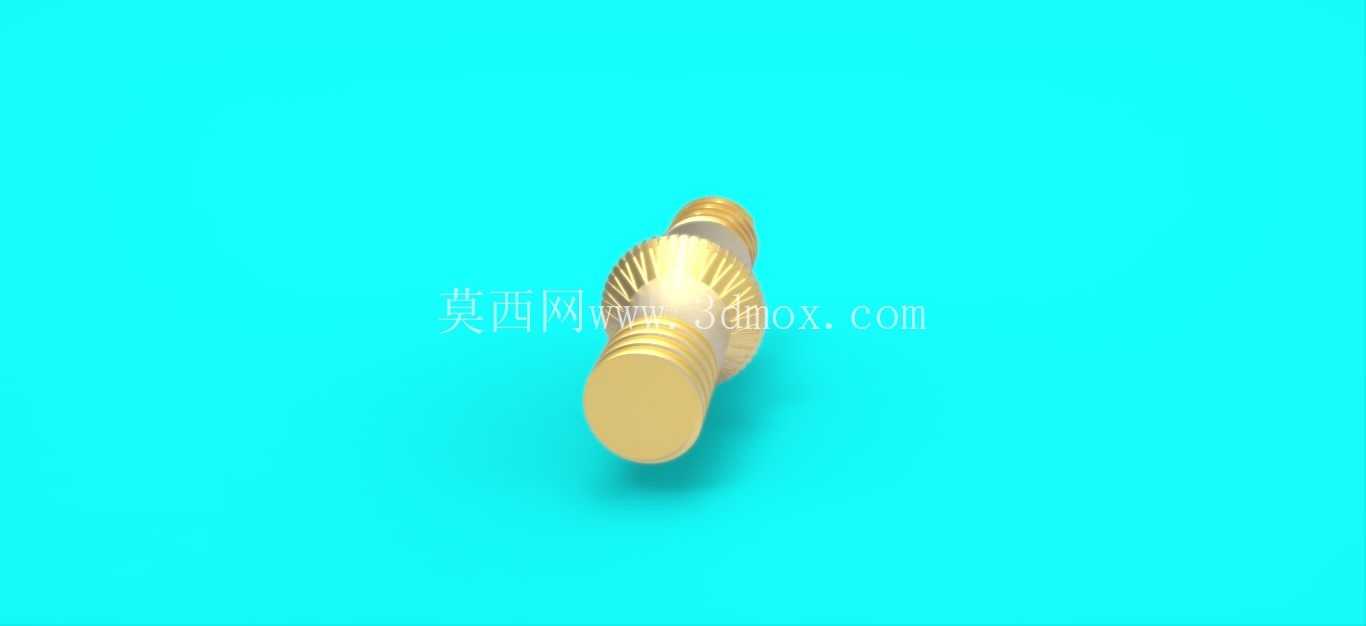

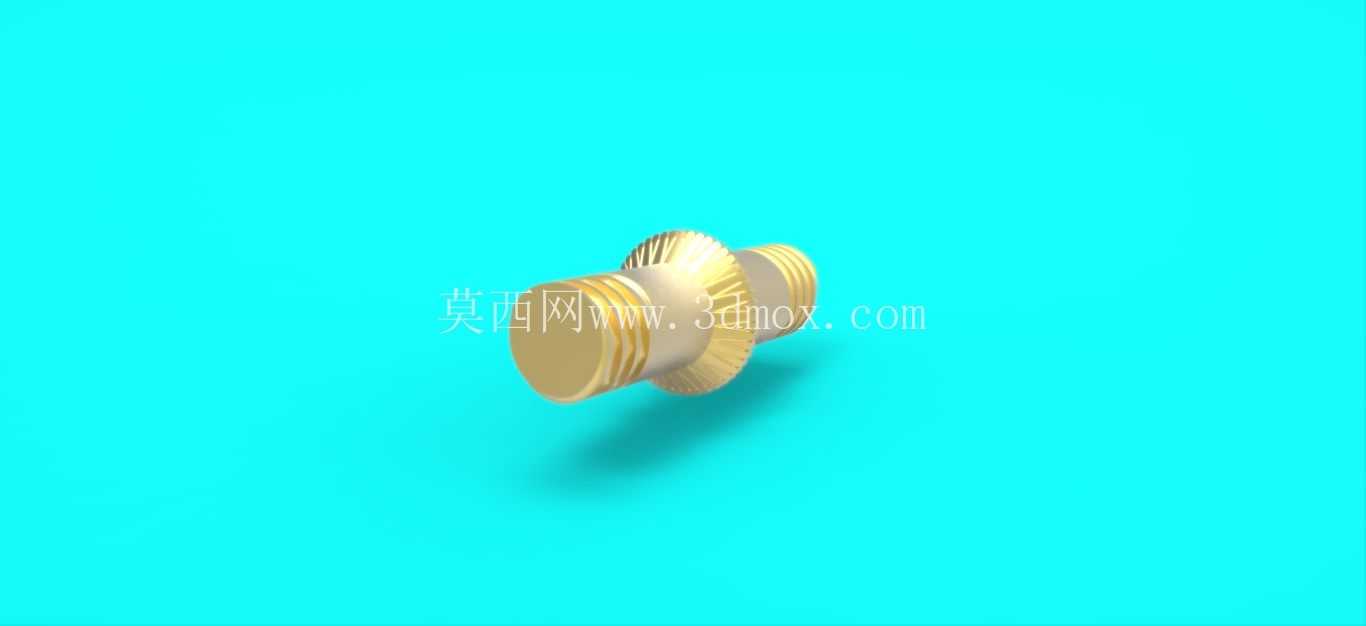

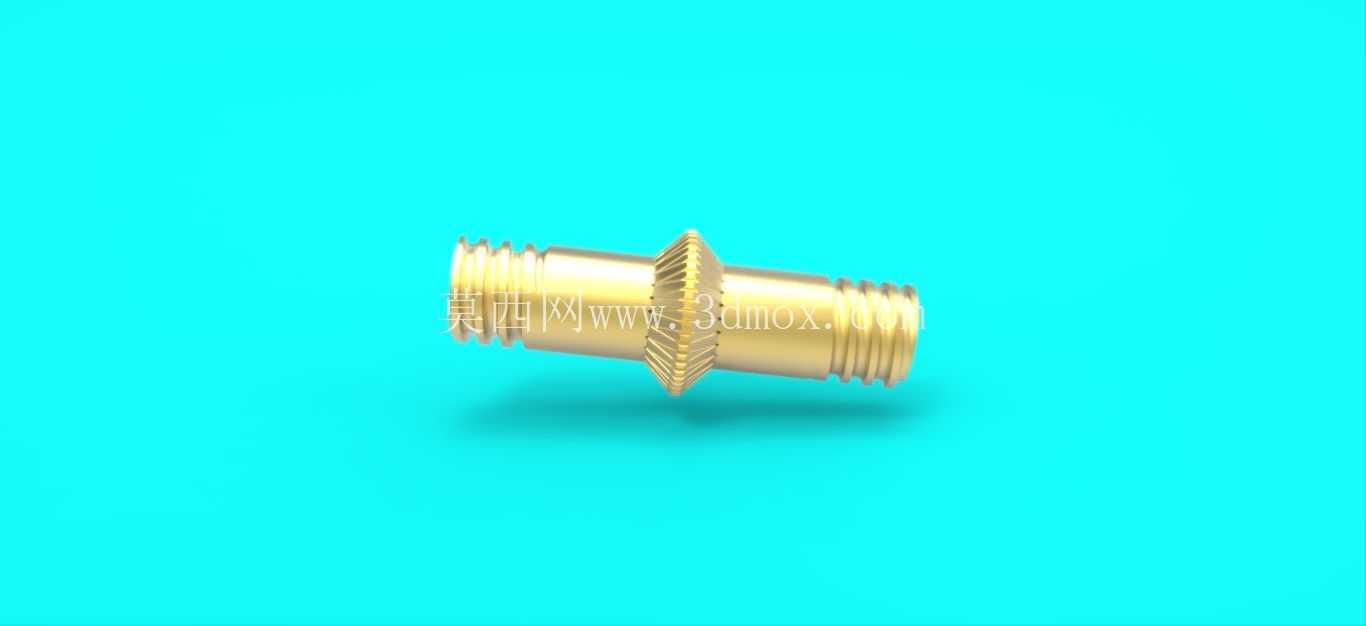

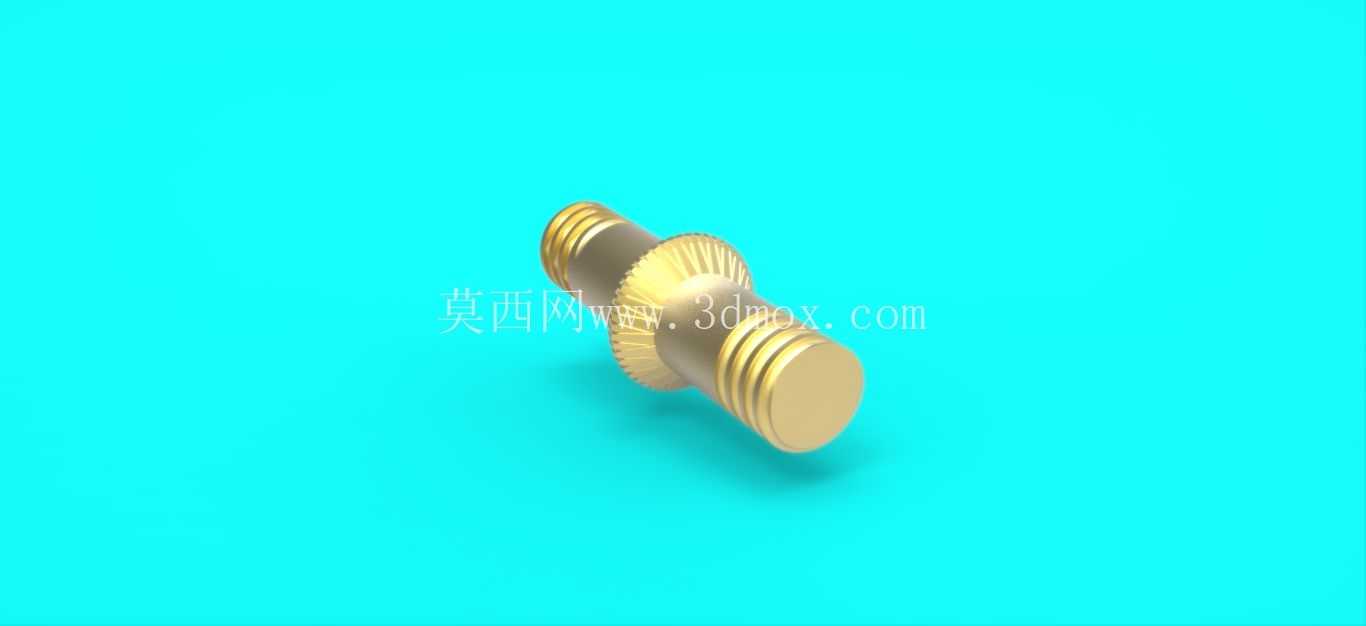

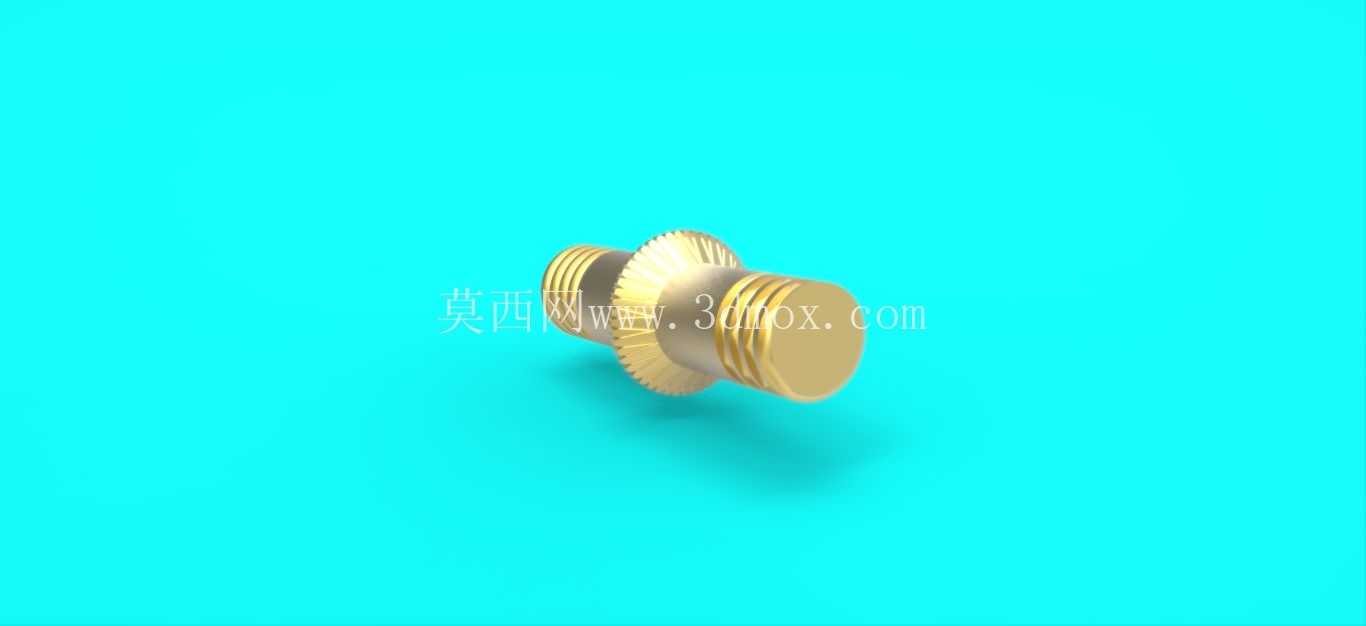

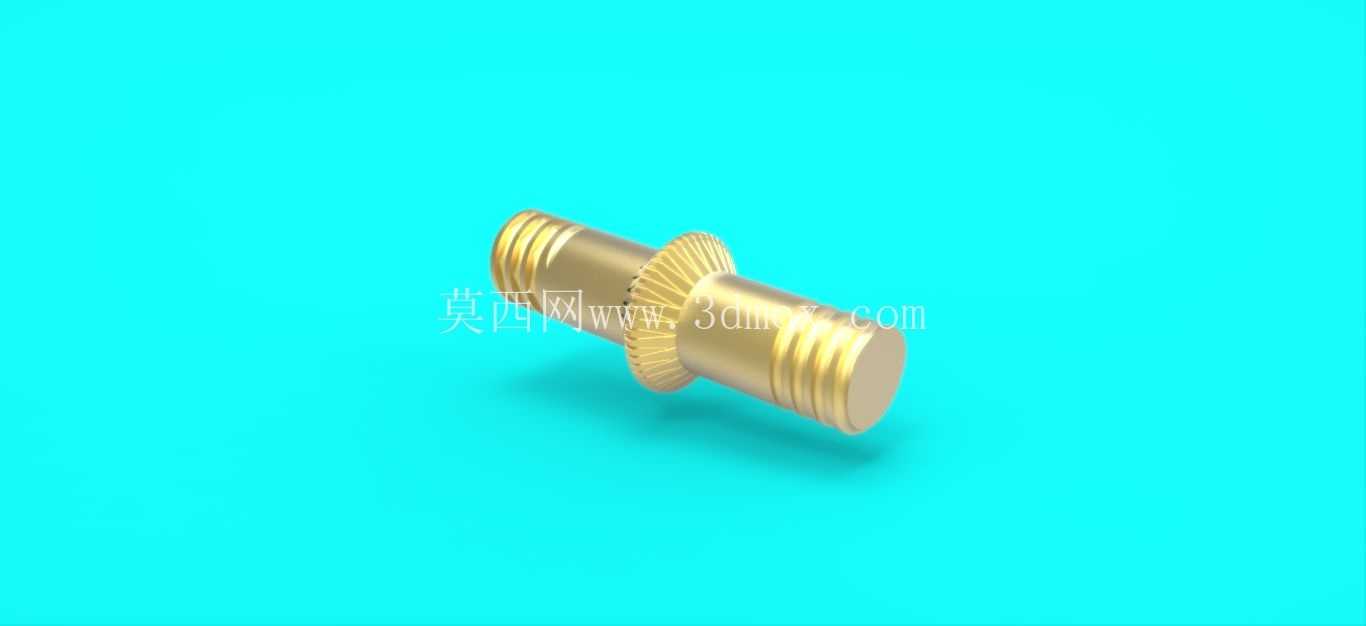

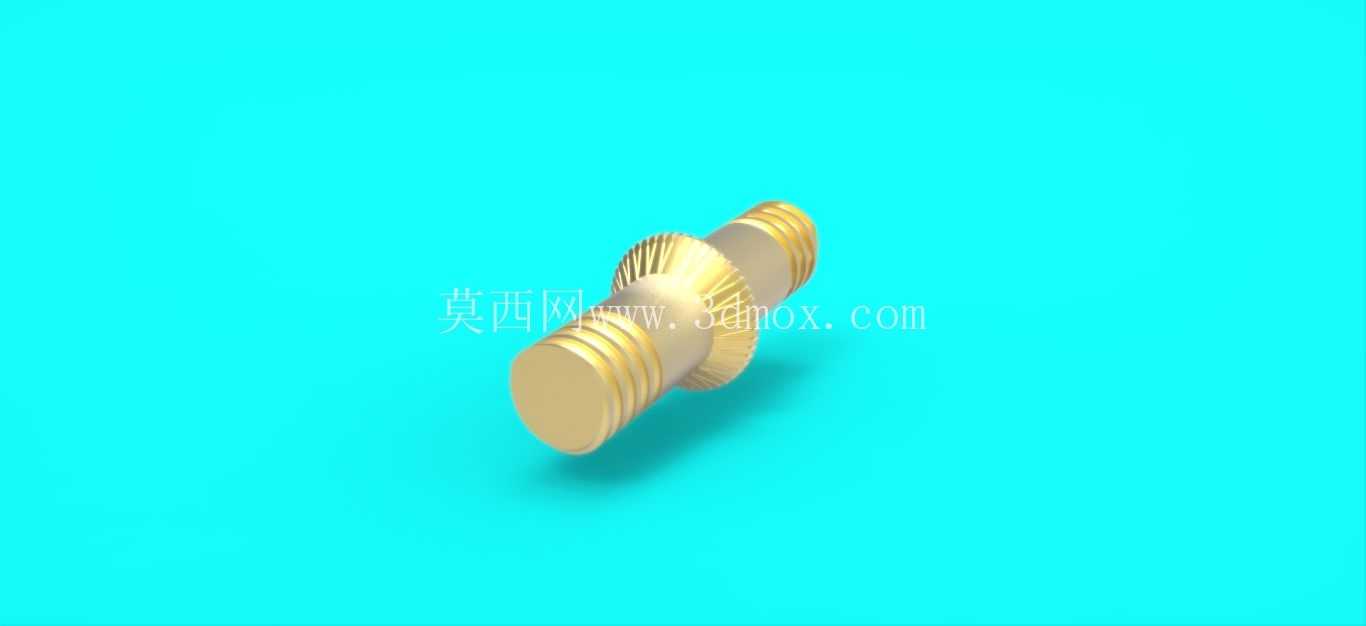

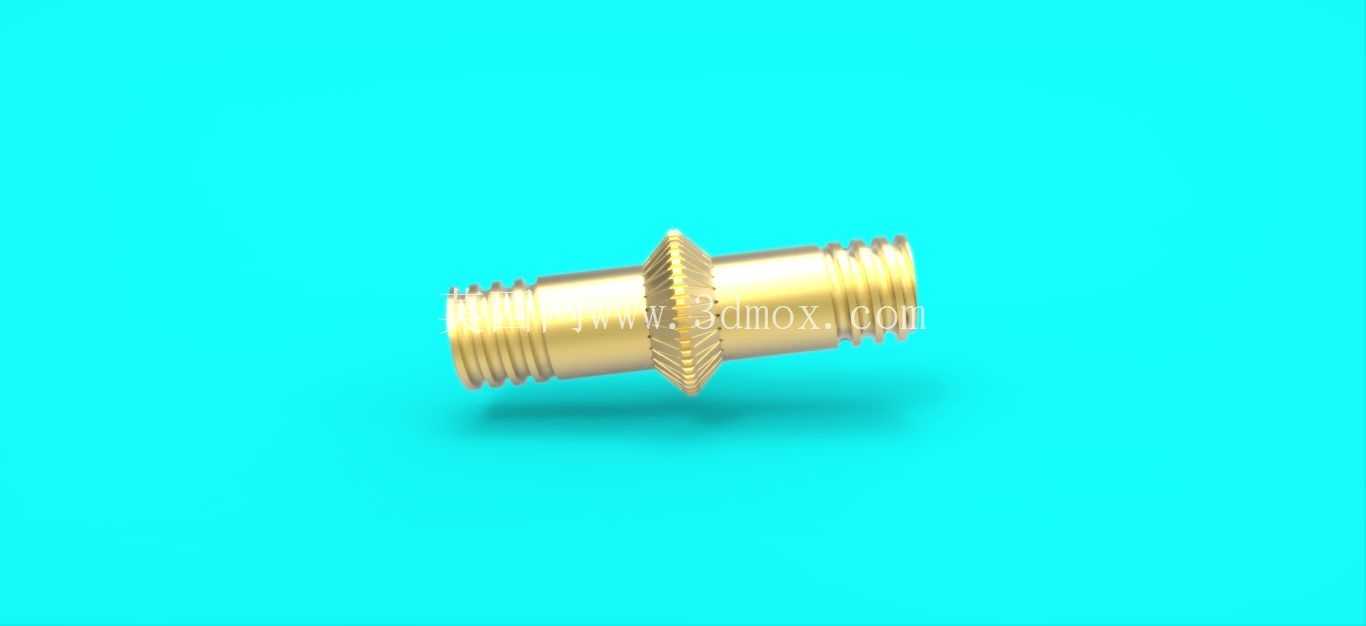

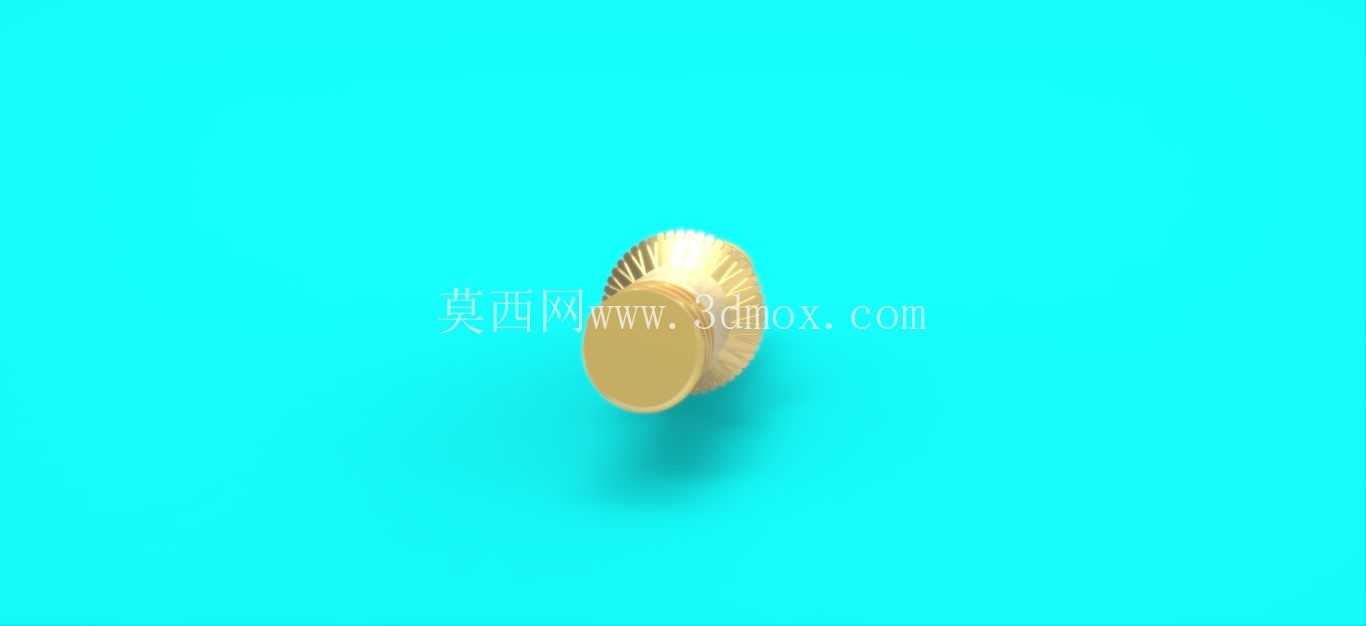

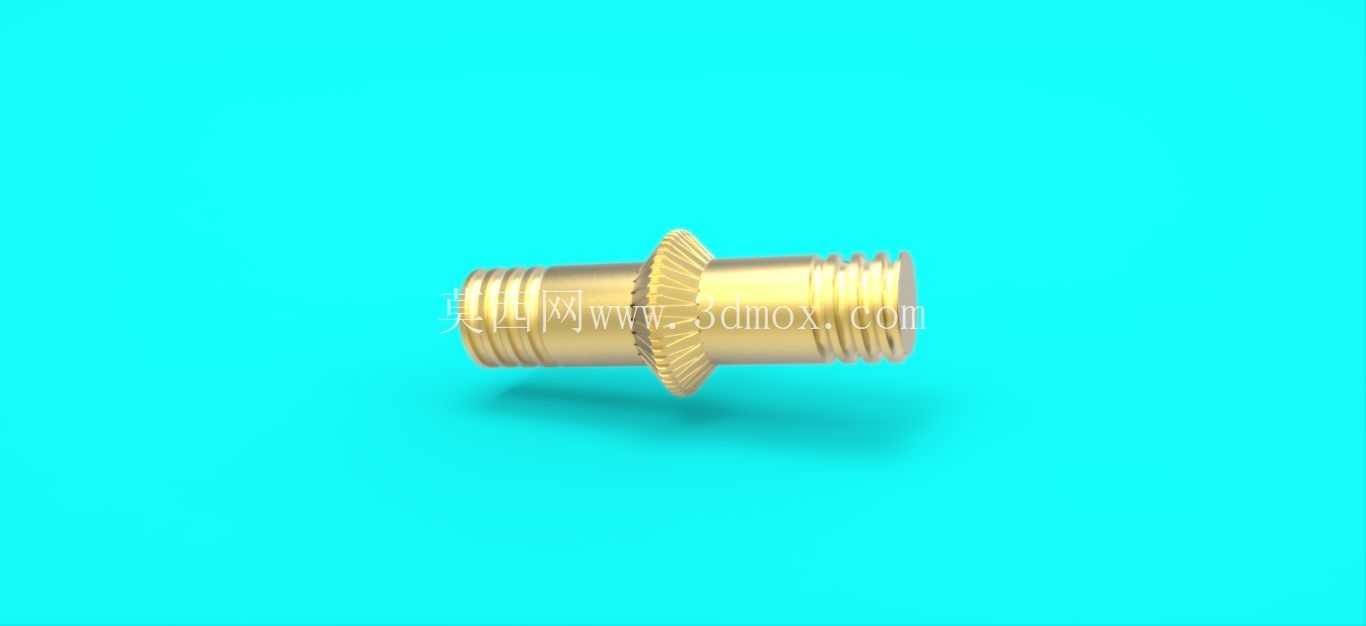

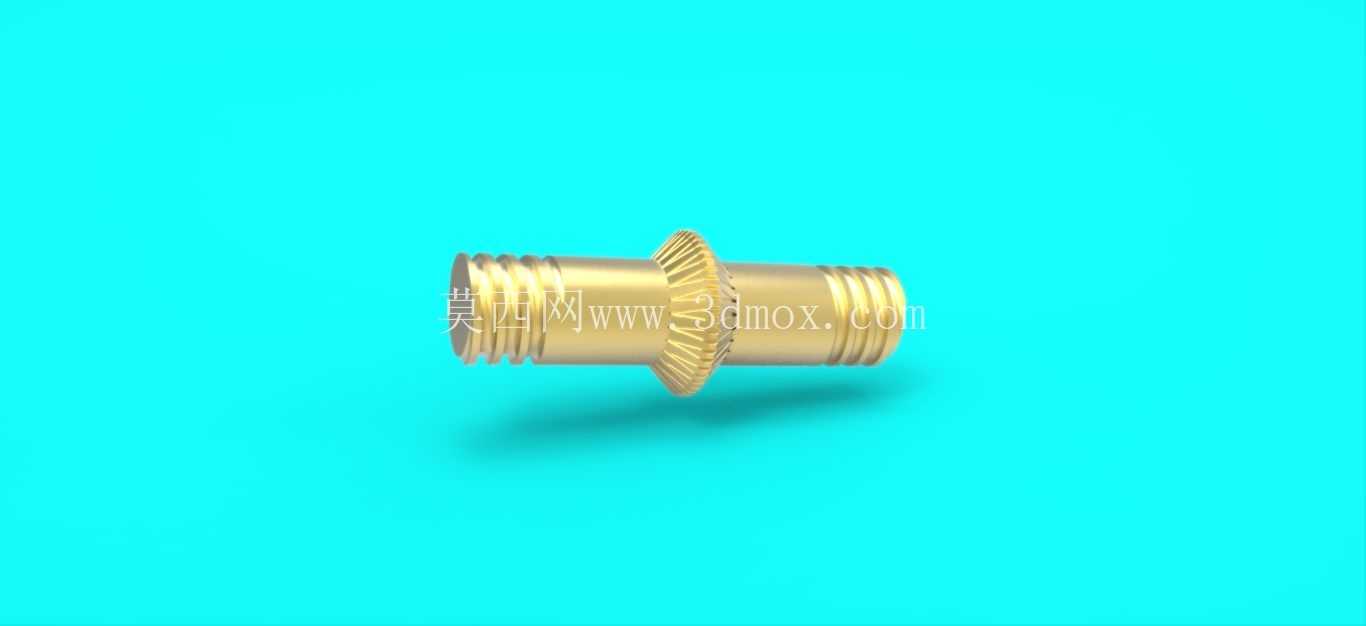

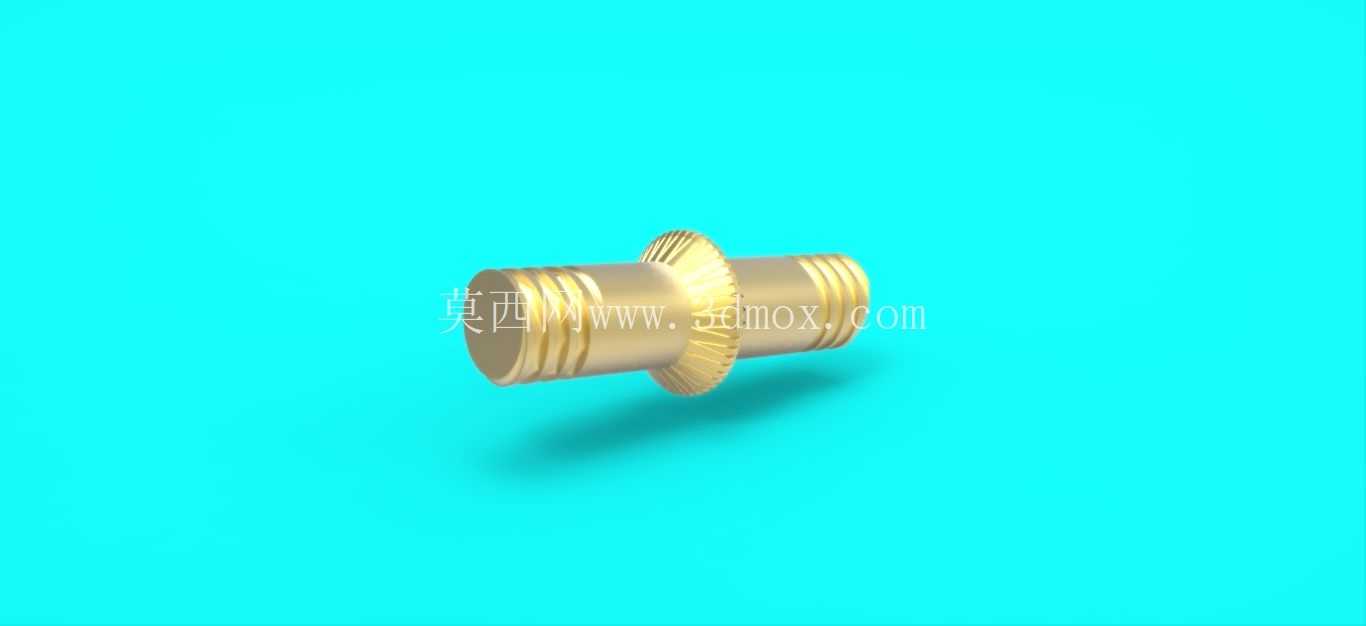

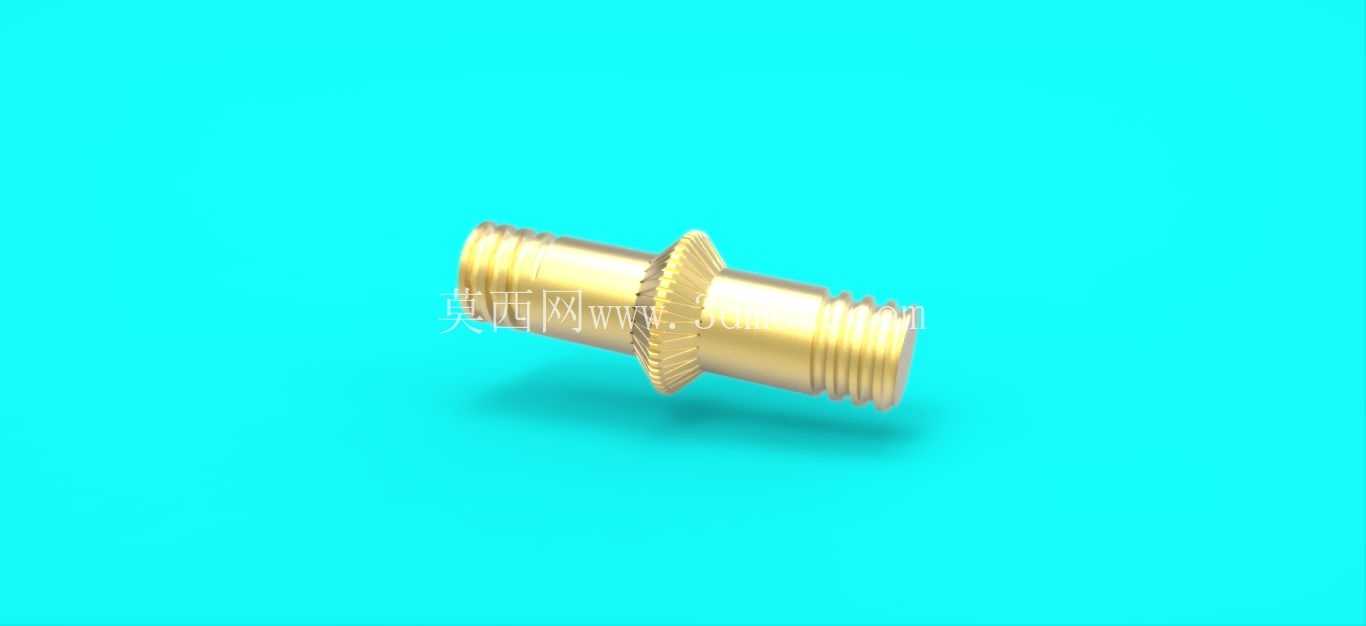

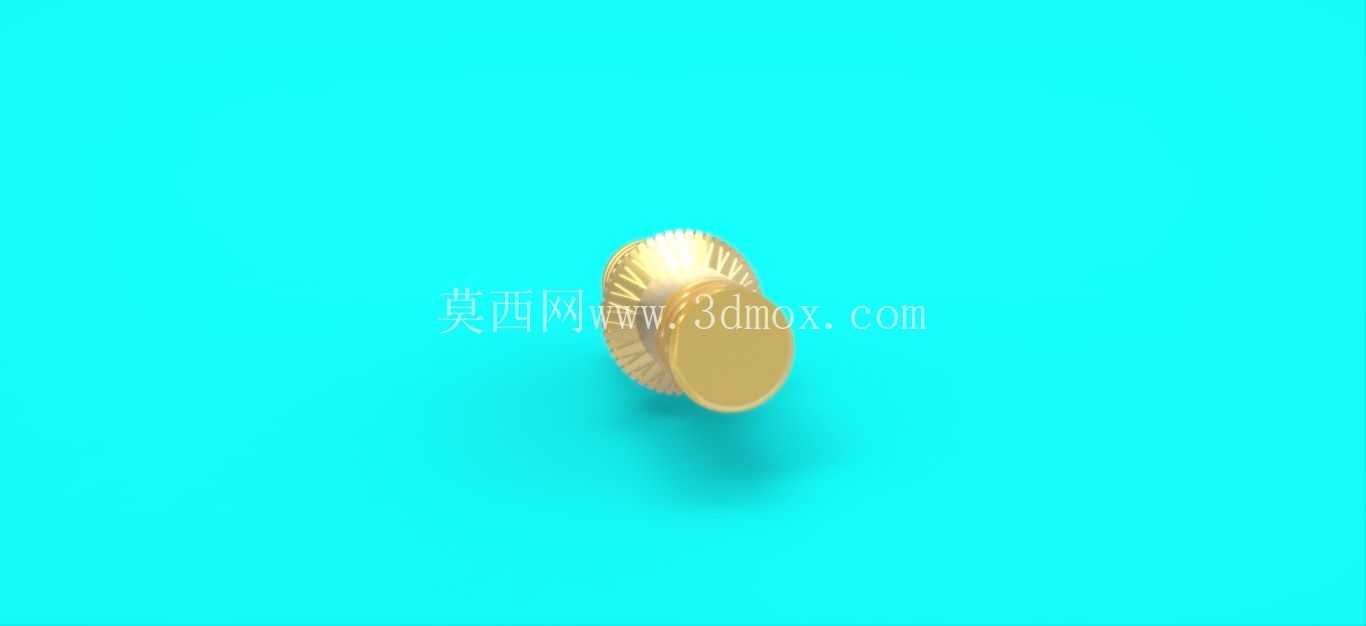

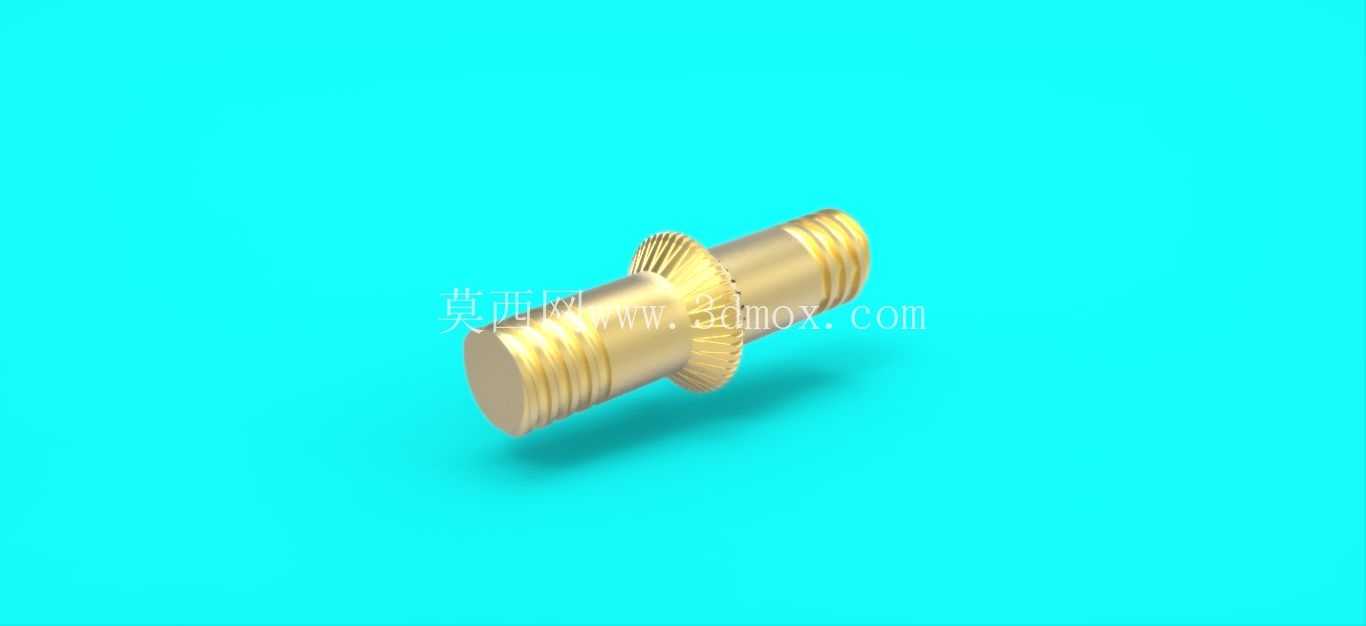

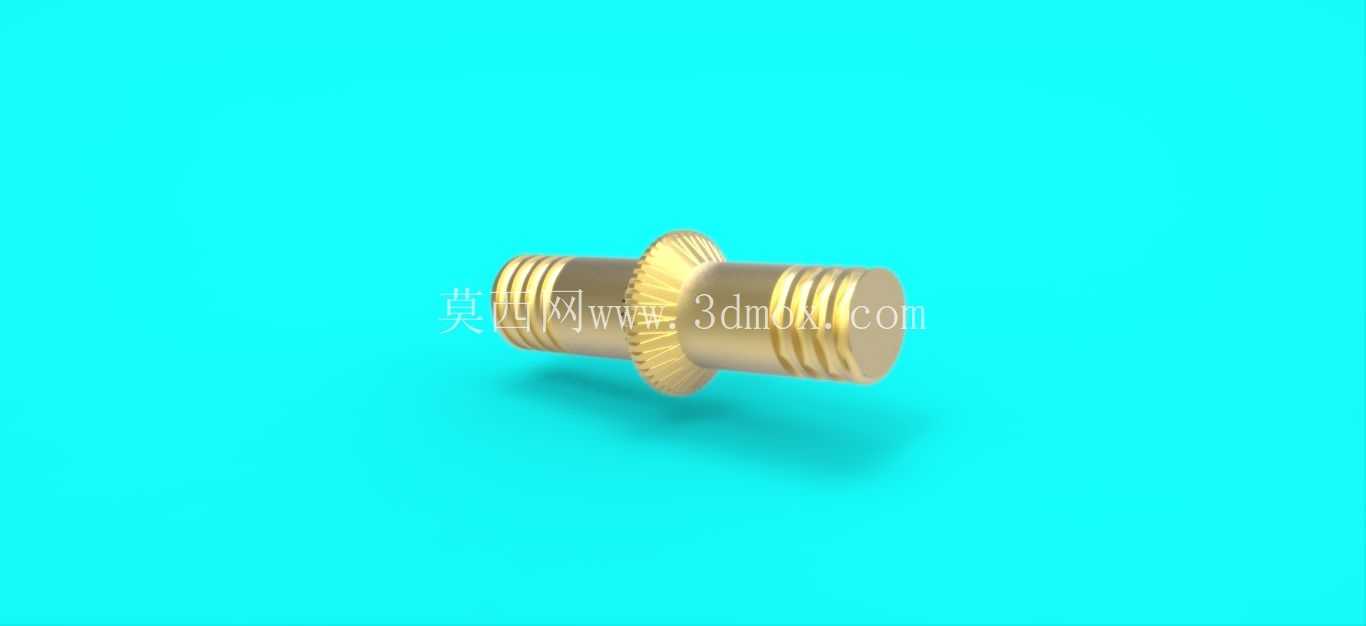

从结构上看，零件整体呈轴对称回转形态，两端外螺纹的公称直径与螺距按照对接件的接口规格匹配，中间的环形滚花段直径略大于螺纹大径，既形成旋拧时的防滑接触面，也充当两端装配的轴向限位台阶。滚花采用直纹或网纹形式，齿深控制在手指施力时能产生足够摩擦力、又不会在频繁拆装中划伤操作人员的范围内。螺纹收尾处保留合理的退刀空间，避免与对接件端面发生干涉；端面加工出与密封件或垫片贴合的平整环面，保证压紧后接触应力均匀分布。

实际选型时，首先要确认两侧对接接口的螺纹规格、旋向以及有效啮合长度。接头总长决定了它在面板两侧占据的轴向空间，中间法兰的外径则影响开孔周边的最小避让半径——在密集排布的通讯面板上，相邻接头的法兰外缘之间通常要留出手指操作间隙，否则批量接线时只能借助工具，反而降低装配效率。螺纹段长度需要覆盖对接件的螺纹孔深度，并预留1至2牙的余量，防止旋紧到底时出现顶死而密封面尚未贴合的情况。

建模过程中，回转主体通过旋转特征一次成型，保证各段同轴度；滚花区域不宜直接用细密实体阵列去还原全部齿形，常规结构设计阶段可采用纹理示意或简化齿形，仅在需要输出加工件、进行手板验证时再细化滚花参数，以控制模型数据量。两端螺纹若用于干涉检查，可按真实牙型绘制；若仅用于整机布局，使用装饰螺纹线配合公称直径标注即可满足工程图表达。中间法兰与螺纹段之间的过渡圆角需要重点处理，尖角位置在反复旋拧受力时容易产生应力集中，圆角半径虽小，却能明显改善接头长期使用后的疲劳表现。

功能层面，这种双面锁结构解决的是“两侧都要固定、中间需要手动调节”的连接问题。在射频通讯链路中，接头的轴向压紧力直接影响内导体接触是否到位；在便携设备的外部接口上，它又要抵抗线缆拖拽、振动带来的松动趋势。滚花法兰提供的手动力矩有限，因此设计时会把螺纹直径、牙距和端面摩擦系数匹配到“手拧即可防松、拆卸不需大力”的区间，避免用户过度用力造成螺纹滑牙。

安装边界上还要关注穿板孔的尺寸与公差。接头穿过面板的轴段直径应小于开孔，法兰端面贴合面板一侧时，另一侧通过配对螺母或对接线缆的螺纹拉紧，形成类似双螺母的锁紧效果。若面板厚度存在波动，可在接头光轴段预留足够长度，配合垫片补偿公差。对于需要屏蔽或接地的通讯场合，法兰与面板之间通常放置导电垫片，此时三维布局中要把垫片厚度计入轴向尺寸链，防止装配后接头两端啮合长度不足。

从整机布线角度看，这类小件虽然结构简单，却决定了后期维护的可达性。模型入库时应把螺纹规格、法兰外径、总长、对接端面形式等关键几何信息清晰表达，方便布线工程师在机柜三维环境中直接调用，检查接头与周边线缆、结构件的间隙；维修人员在4S工位拆装终端时，也能凭借对称的外形和明确的旋拧位快速识别操作方向，减少误装。
