圆管弯制镂空立方框架创意结构

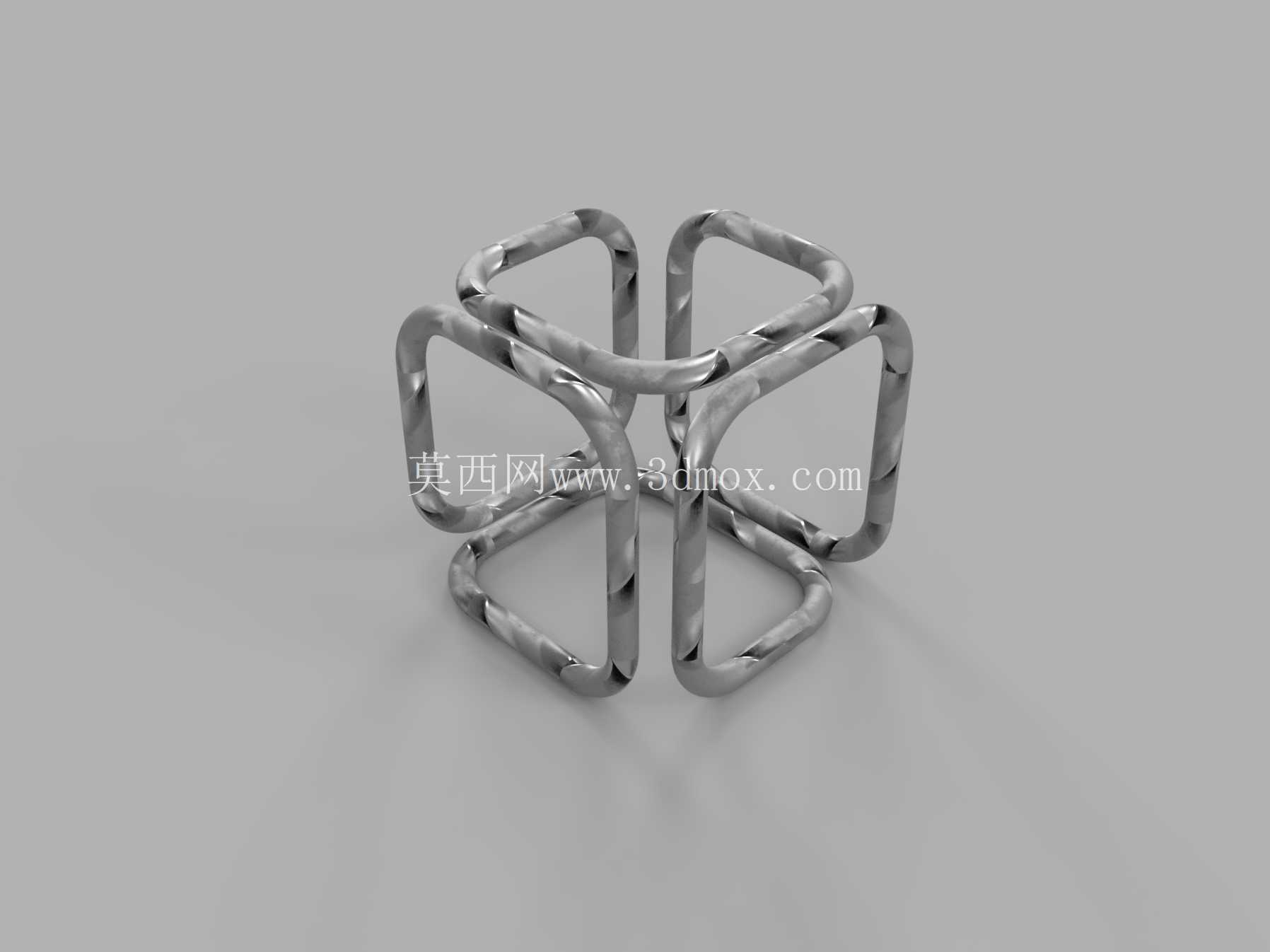

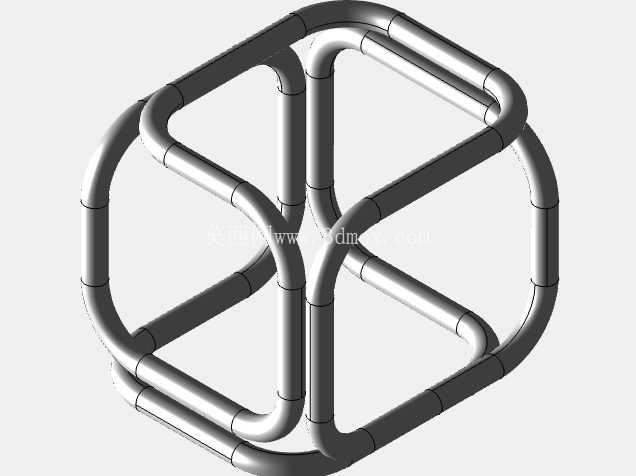

这套空间弯管结构以正立方体的十二条棱边为基础骨架，没有采用常规实心方钢焊接或者板材拼焊的做法，而是把等截面圆管沿立方体棱线走向连续弯折，在八个顶角位置通过大圆角顺滑过渡，让原本棱角分明的立方框架变成连续闭合的管状空间造型。从工程实现角度看，这类结构最适合用三维草图配合管道扫掠来完成：先在空间中定出立方体八个顶点的坐标，再把十二条棱边按管路走向连成连续路径，顶角处不保留尖锐交点，而是给定统一的弯管圆角半径，圆管截面沿整条路径扫掠后自然形成光滑的弯弧。实际加工时，如果用金属管材制作，需要重点核对弯管最小弯曲半径和管径的比例，圆角过小会造成外侧管壁拉伸减薄、内侧起皱；如果用3D打印或者铸造方式成型，则要关注弯弧交汇处的材料堆积和壁厚均匀性。

结构的外形边界可以按一个虚拟立方体来控制，所有管段中心线都落在立方棱边位置，弯弧向外不超出顶点所在的包络面，因此在展台布置、设备内部占位或者包装运输时，都能按规整立方空间核算尺寸。安装边界上，圆管框架没有突出的尖角和外伸支座，六个面均为镂空开口，人员触碰时不易被锐边划伤；若作为防护笼、传感器支架或者小型设备外框使用，可在任意一面的管段上加装管夹、抱座或扎带固定件，不需要额外在主体上开孔，避免破坏连续管体的受力状态。

从受力特点看，连续圆管截面在各个方向上的抗弯性能比较接近，相比开口型材更适合承受空间多向载荷。立方体十二条棱共同构成空间桁架式受力体系，当某一面受到侧向推力时，载荷会沿相邻管段传递到多个弯角节点，再分散到其余棱边；顶角的大圆弧过渡还能避免直角焊接处常见的应力集中，在频繁振动或者轻微碰撞场景下，裂纹起始风险明显低于尖角焊接节点。需要注意的是，弯弧段并不是传统意义上的刚性节点，其刚度由管径、壁厚和弯曲半径共同决定，设计时不能简单按桁架铰接点计算，应把弯管段作为连续曲梁进行校核。

在应用场景上，这种镂空立方框架可以直接作为通讯终端、小型检测仪器或展示装置的内部支撑骨架：六面通透的结构便于线缆穿过，也不会遮挡无线信号、散热气流和光学检测路径；放在桌面设备中，还能作为模块化安装基准，把电路板、传感器、天线模块固定在不同立面的管段上，使整体重心保持在立方体中心附近。用于展陈和工业设计验证时，该结构又可作为概念摆件、橱窗道具或机器人行走机构的轻量化笼式外框，圆管表面便于进行抛光、喷涂、电镀等后处理，弯弧光影能清晰表达空间轮廓。

建模过程中，路径规划是关键。先确定立方体边长，再根据管径设定顶角弯弧半径，弯弧中心通常偏离理论顶点，使相邻两段直管通过圆弧相切连接；若十二条管段需要形成多组闭合回路，还要检查路径是否存在自交、截面扫掠是否在弯弧内侧发生自融。圆管直径不宜过大，否则相邻弯弧在顶角附近会相互干涉；直径过小则整体刚度不足，手持或安装时容易产生弹性变形。比较稳妥的做法是让管径与立方边长保持较小比例，弯弧半径略大于管径的一倍以上，这样既能保证扫掠实体饱满，也能给管夹、焊缝和表面处理留出操作空间。

对于需要落地使用的场景，可在底部四条棱边下方增加软垫或小型支座，支座接触面贴合圆管外壁，避免线接触造成滑动；若需要吊装，则可在顶部棱边配置对称吊点，使起吊力沿管轴方向传递。整个结构没有复杂配合面，也没有精密孔位，核心难点在于空间路径的准确性和弯弧一致性，适合作为管道类设计、空间框架设计以及轻量化支撑结构的练习与验证案例。
