抛光钢制环形法兰连接构件

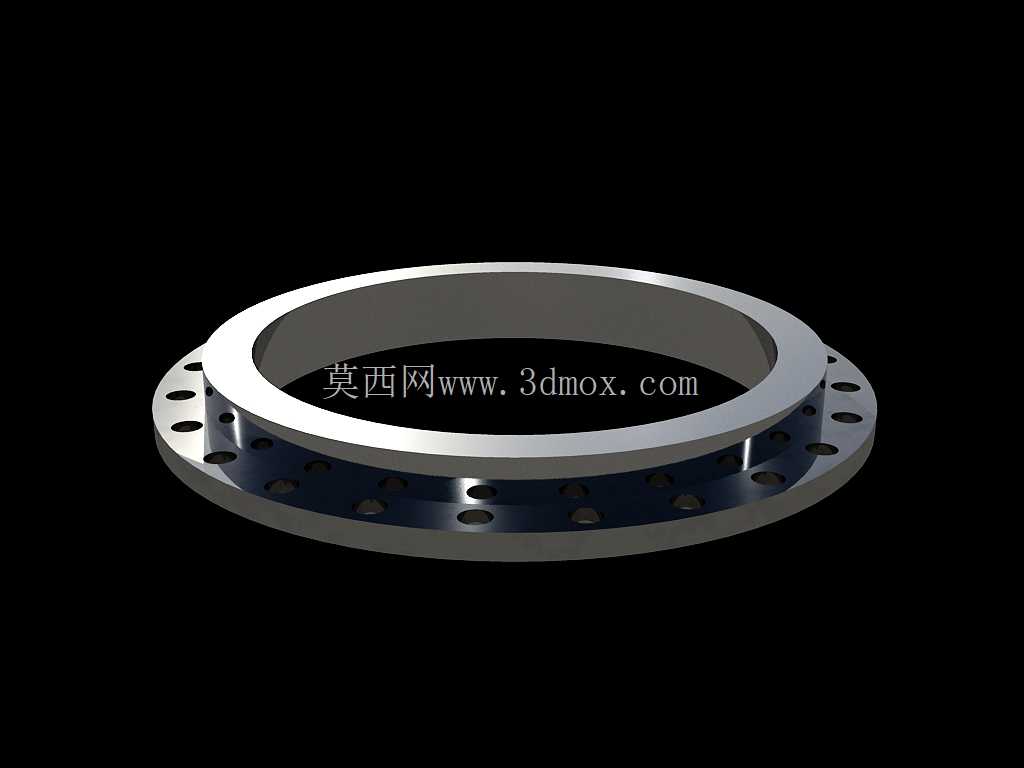

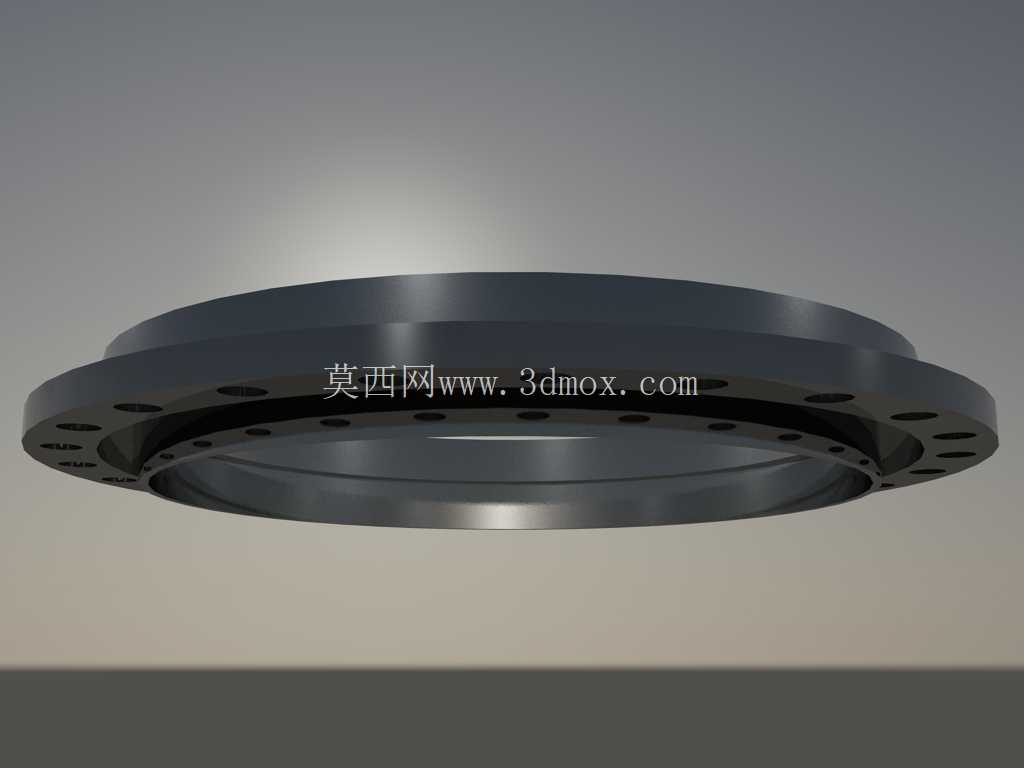

该环形钢制法兰属于管路与设备壳体之间常用的轴向压紧连接构件，整体采用回转体加周向均布孔系的结构形式，建模时重点还原了抛光金属表面在不同光照角度下的高光过渡、端面反射以及孔位周边的明暗层次，便于在结构评审、装配干涉检查和外观展示中直接观察零件的真实质感。法兰主体由宽厚的环形承压段和向外延展的薄型安装盘组成，内环形成连续的贯通通道，既可以作为管道对接时的介质过流边界，也可以作为回转设备端部的支撑与密封界面。承压环段高度较大，能够在螺栓预紧后承担轴向拉力与局部弯矩，避免薄盘单独受力时出现翘曲；外侧安装盘则承担螺栓穿装、定位贴合和载荷分散的作用，两者通过平滑过渡圆角连接，减少截面突变带来的应力集中。

从实际使用场景看，这类法兰常见于真空腔体、压力管路、风机端口、泵体进出口以及需要频繁拆装的设备对接位置。装配时，两片法兰分别焊接或螺纹固定在相邻管段、筒体或机壳端部，中间夹装密封垫片，周向螺栓穿过安装盘上的通孔后按对角顺序拧紧，使垫片产生均匀压缩，从而实现气体、液体或粉尘工况下的密封连接。抛光表面不仅用于外观展示，在洁净管路、食品设备或光学实验装置中，较低的表面粗糙度还能减少物料附着、便于擦拭清洁，并降低腐蚀介质在表面缺陷处滞留的风险。

孔系布置是该零件设计的核心。安装盘上沿圆周方向均匀分布多组通孔，孔位中心圆需要与配合法兰、垫片以及设备接口保持一致，否则装配时会出现螺栓无法穿入或偏心压紧的问题。建模过程中应先建立基准轴线和法兰端面，再以回转方式生成主体轮廓，随后在草图中绘制单个安装孔并通过圆周阵列完成全部孔位；这样处理能够保证孔间距、孔边距和中心圆直径完全一致，也方便后续按不同公称通径调整孔数与孔径。孔口附近可根据工艺需要设置倒角或沉孔结构，既去除锐边，也能在螺栓头、螺母贴合时避免局部划伤。

外形尺寸方面，内环直径决定通流能力或避让空间，外径则受安装空间、螺栓规格和扳手操作距离共同约束。安装盘厚度不能只按外观取值，需要结合螺栓预紧力、工作压力和密封面宽度校核：盘厚过小，拧紧后盘面容易发生弯曲，导致外缘压紧而内侧密封不实；盘厚过大，则增加重量和材料成本，并可能使相邻设备的轴向尺寸被迫放大。承压环段的内外径差形成有效密封宽度，垫片应落在该环形接触区域内，避免垫片内径突入通道造成扰流，也防止外径超出贴合面导致压不紧。

安装边界上，需要重点控制法兰端面与轴线的垂直度、两端配合面的平行度以及螺栓孔中心圆的位置度。若端面倾斜，螺栓紧固后密封垫片会出现一侧过压、一侧间隙偏大的情况，承压时容易从低压侧发生渗漏。对于高速回转设备上使用的法兰，还应关注质量分布的对称性；周向孔位均布本身有利于平衡，但建模和加工中若出现孔深不一致、倒角差异过大或材料去除量不均，仍可能在旋转时引入附加振动。

结构细节上，环形主体与安装盘交接处的圆角不可忽略。圆角能够把螺栓预紧产生的弯曲应力从直角边缘引导到更大的截面上，降低疲劳裂纹萌生概率；在铸造或锻造毛坯中，圆角也有利于材料流动和脱模。法兰内孔边缘若与介质直接接触，通常应加工出光滑过渡，减少焊缝附近或台阶处的涡流损失。外圆边缘则可根据防护要求设置倒角，避免搬运和装配时割伤密封件或操作人员。

选材与表面状态方面，抛光钢件在模型中呈现出明亮连续的高光带，说明端面和外圆经过较精细的加工处理。实际工程中，碳钢法兰常通过镀铬、抛光或涂覆来提升表面防护能力，不锈钢法兰则可直接利用材料本身的耐腐蚀性能。表面越光亮，越容易在渲染中反映环境光照变化，因此建模时需要保持环面曲率连续，不能在回转轮廓中留下多余折线段，否则高光会出现断裂，影响外观判断。

在三维装配中，该法兰不应作为孤立零件处理，而应与配对法兰、螺栓、螺母、垫片和相邻管段共同检查。螺栓长度要兼顾两片法兰厚度、垫片压缩量、螺母啮合长度以及扳手空间；孔与螺栓之间保留合理间隙，用于吸收焊接变形和装配误差，但间隙过大会降低定位精度。法兰外侧需要预留扳手回转空间，尤其在密集管路或腔体壁面附近，若孔位过于靠近周边结构，即使模型中能够装配，现场也可能无法完成拧紧。

设计思路上，这类构件并不追求复杂曲面，而是强调基准统一、孔系对称、截面承载合理和密封面可靠。回转主体保证通道连续，外展盘提供安装位置，均布孔把预紧力分散到整个圆周，抛光表面则同时满足清洁、防护和可视化展示需求。对于结构设计人员，建模时应把公称通径、密封面外径、螺栓孔中心圆、孔数、孔径、盘厚和总高作为关键参数保留，便于在不同压力等级和接口标准之间快速调整；对于设备选型人员，则需要结合介质性质、工作压力、拆装频率和周边空间判断该法兰是否能够承担连接、密封与支撑的综合作用。
