双出口方转圆变径分流通风料斗

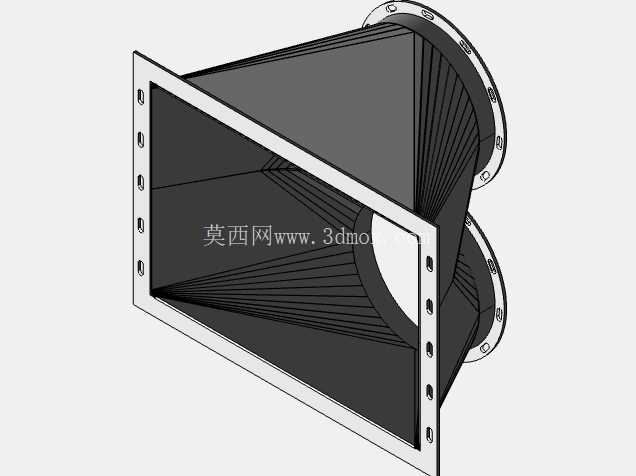

在散料输送、车间除尘与通风管路改造现场，经常遇到上游设备出料口为矩形、下游需要对接两路圆形管道的工况，单靠标准弯头和变径管拼接，不仅法兰对接错位、焊缝多，还容易在转角处形成积料死角。这个双出口方转圆分流结构正是针对这类衔接矛盾做的一体化钣金方案，整体上部为带法兰边的方形接料口，可直接扣装在振动筛、料仓出口或除尘风室下方，下部收拢后分出两个平行的圆形筒段，筒端自带圆形连接法兰，能够分别对接两路圆管，把单路来料或气流均匀分成两支输送。

从结构思路上看，方形大口到双圆口的过渡没有采用生硬的多段折弯拼接，而是用连续斜壁把方形截面的四边逐步收拢，在两个圆管之间形成顺滑的分水脊，物料下落或气流通过时不会在交汇处形成涡流滞区；侧壁过渡曲面兼顾了钣金展开的可加工性，折弯线分布均匀，不需要额外做大量异形曲面冲压，普通激光下料加折弯、分段焊接即可成型。上部方形法兰沿口预留了均匀的螺栓孔位，和上游设备对接时可加装密封垫，抑制粉尘外溢；下部两个圆法兰的孔位按通用管道法兰间距布置，现场配钻或直接匹配标准风管法兰都能适配。

安装边界方面，上部方形法兰的外轮廓决定了设备顶部的预留开孔尺寸，布置时要保证方口四周留出扳手空间，方便穿装连接螺栓；下部两个圆管的中心距是现场管路排布的核心尺寸，两根并行圆管外侧要预留法兰螺栓的操作间隙，避免和周边支架、桥架碰撞。整体高度方向从方法兰端面到圆法兰端面的过渡段经过收拢优化，既保证斜壁角度大于散料的安息角，减少粉料挂壁，又不会让整体高度过高，挤占厂房竖向空间。

实际使用中，这类结构常见于粮食加工生产线的料流分配、木工车间中央除尘的风路分叉、建材粉料的灌装分流，也可作为通风系统里的方变圆分叉接头。对比现场用多段钢板临时焊制的分流箱，一体化过渡壁的内壁没有突兀的焊缝台阶，物料流过时磨损更均匀，风路的局部阻力也更低；双出口对称布置的形式，让两路支管的阻力特性接近，后续调节风门平衡风量时更容易匹配。建模过程中需要重点把控方口法兰与圆管法兰的同轴、平行度，过渡曲面的壁厚保持一致，法兰孔位沿圆周和方形边均匀分布，才能保证下料展开后折弯成型的孔位对位准确，现场安装时无需大量修配。
