环形柔性管道内爬行夹持支撑装置

这套环形夹持机构面向中小口径工业管道内部巡检、清淤、焊缝检测与维护作业场景，整体采用分体式环带布局，作业时环绕套设在管道内壁周向，为搭载检测探头、清理刷头或牵引模块的爬行单元提供稳定的径向支撑与轴向锚固力。现场油气输送管线、市政给排水管网、化工工艺管道在长期运行后，常需要进入管内完成腐蚀测厚、裂纹排查、积垢清理等作业，传统轮式爬行器在管壁附着油污、结垢或者管道存在轻微变形时，容易出现驱动轮打滑、行进偏移甚至卡滞的问题，这套周向环抱式夹持结构通过多组沿环体均布的径向支撑足，将接触载荷分散到管壁多个点位，既可以避免单点接触压损管壁防腐层，也能在倾斜管段、垂直立管段提供足够的锚固摩擦力，抵消爬行器自身重力与作业反力。

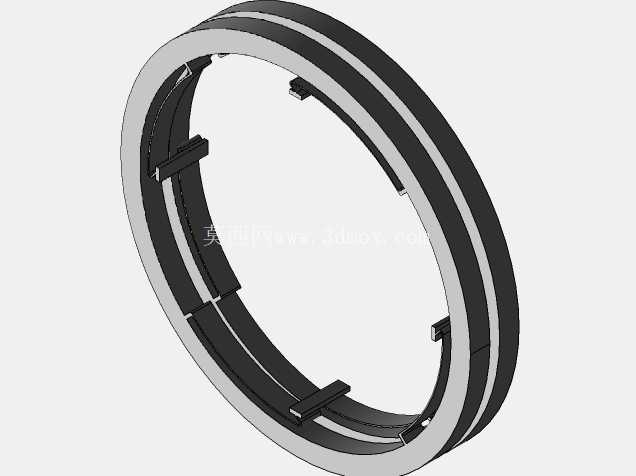

从结构布局来看，整套装置由两段平行布置的弧形环架作为承载主体，环架采用分层组合设计，外层为刚性支撑弧段，用来维持整体环形轮廓的形位精度，内层嵌装柔性张紧带，可在一定范围内自适应管径公差与管壁局部凹凸。沿环架周向均匀分布六组径向伸缩支撑足，每组支撑足末端设置贴合弧面的接触垫块，垫块接触面可根据管道材质更换橡胶、聚氨酯或者尼龙材质，针对钢管可选用高摩擦系数橡胶垫提升防滑能力，针对PVC、复合材料管道则换用软质尼龙垫避免刮伤内壁。支撑足的伸缩行程预留了充足的调节余量，可适配公称直径在一定区间内的不同管道，环架整体采用分段铰接结构，未作业时可将环体侧向开口撑开，直接从管道侧方套装到管段上，不需要从管道端部全程穿入，在管网现场存在弯头、变径或者已有附属部件的工况下，装拆效率远高于整体闭合式环架。

设计过程中首先围绕管道内壁的接触受力做校核：当爬行器在垂直管段向上行进时，所有支撑足接触点的总静摩擦力需要大于整机自重加上作业拖拽线缆的附加载荷，同时单块接触垫的比压要控制在管壁防腐层的许用承压范围内，避免局部压痕损伤。环架的刚性弧段采用轻量化镂空构型，在保证周向抗扭刚度的前提下尽可能降低整体重量，减少爬行器的负载负担，铰接位置设置定位锁止结构，当环体套装到管道外侧、调整到同轴位置后锁止铰接点，让整个环架保持接近整圆的形态，保证各组支撑足的伸出量一致，受力均匀。柔性张紧带布置在两层刚性弧段之间，一方面可以缓冲管道内壁局部凸起带来的冲击，另一方面在爬行器通过轻微变形管段时，允许环架产生微量弹性形变，避免硬接触出现卡阻。

安装边界方面，环架的轴向厚度控制在较窄的尺寸范围内，多组夹持环串联布置时，相邻环之间通过铰接连杆连接，可顺利通过曲率半径符合规范的90度弯头，不会因为环体轴向尺寸过大在弯头处发生干涉。支撑足完全收回状态下，环架的内接圆直径小于待作业管道的最小内径，保证爬行器在未张紧状态下可以沿管道自由穿行；支撑足完全伸出时，接触垫块的外接圆直径大于管道名义内径，通过过盈接触产生预紧正压力。径向支撑足的驱动可根据整机方案选配微型电动推杆、气动伸缩缸或者记忆合金驱动单元，模型中预留了标准安装接口，不同驱动元件可以直接替换装配，不需要改动环架主体结构。环架上还预留了多处通用安装螺孔，可直接固定检测传感器、喷液清理头、行走驱动轮等附属模块，作为管道爬行器的通用承载底盘使用。在直管段作业时，夹持环交替张紧与释放，配合轴向伸缩进给机构即可实现类似尺蠖的步进式行进，在停驻检测时所有支撑足同步张紧，将整机牢牢锚固在管壁上，即使检测探头旋转扫查或者清理刷头作业产生反扭矩，环架也不会发生周向转动或轴向滑移。针对管壁存在少量结垢、锈蚀的工况，接触垫块的弧面做了自适应浮动设计，可随管壁表面形貌小幅偏转，保证垫块表面尽可能完全贴合管壁，维持接触面积稳定，不会因为局部点接触导致摩擦力骤降。
