多向法兰连接管道视镜流体观测组件

这套多通式管道视镜结构，主要面向化工、水处理、食品流体输送以及洁净工艺管线中的介质状态观测需求，在实际产线里，这类部件往往安装在泵出口、过滤器前后、混合管路交汇段或者反应釜进出料位置，操作人员不用拆开管线，就能直接透过视窗观察内部流体的颜色、浑浊度、气泡占比、流向状态以及是否存在堵塞、积液、杂质沉积等异常，是连续化生产中排查工况、判断介质相态最直观的管路附件。

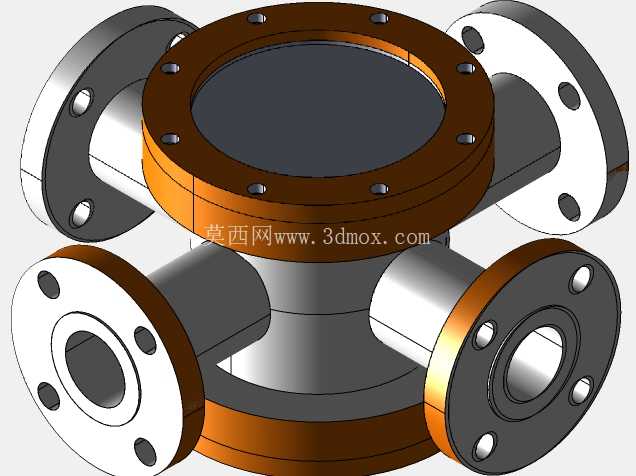

从结构布局来看，组件采用中心腔体多接口放射式排布，四个侧向管口全部配置标准连接法兰，法兰端面上预留均匀分布的螺栓通孔，现场安装时直接和对应工艺管线的配对法兰对齐，穿入螺栓加密封垫片后对角预紧即可完成对接，不需要额外焊接转接段，既适配碳钢、不锈钢等不同材质的工艺管线，也能在需要频繁拆装清洗的批次生产线上快速拆解维护。中心腔体上下两端同样采用法兰压盖结构，其中上端压盖内嵌整块圆形透明视镜，视镜和压盖、腔体端面之间设置密封垫层，通过沿圆周均布的紧固螺栓把压盖均匀锁紧，既保证承压状态下视窗位置无外漏，也避免局部应力集中压裂脆性的视镜材料；下端压盖则可根据工况需求选择封闭结构，或者预留排污、冲洗接口，方便停机时排空腔体内残留介质，也可接入冲洗管路对视镜内表面进行在线清洗，防止粘稠物料或者结晶介质附着在视镜内壁遮挡观测视线。

设计过程中首先要考量的是腔体的通流匹配，所有侧向接口的通径需要和对接管线保持一致，中心腔体的流通截面不能出现突兀的缩径或者死角，避免介质在腔体内形成滞留区，对于输送含固体颗粒的浆料或者易聚合物料的工况，腔体内壁转角处都做了顺滑过渡，减少物料挂壁堆积的概率。法兰的螺栓孔分布、密封面形式完全遵循对应压力等级的管路法兰标准，保证现场安装时孔位无偏差，密封面的平面度、粗糙度满足垫片密封要求，不会出现因为对接面错位导致的偏载泄漏。视镜的选型厚度和公称压力直接挂钩，承压越高视镜的有效厚度越大，同时压盖和视镜之间的密封垫要选用弹性适中的耐温耐蚀材料，既补偿视镜表面的微小不平度，也能在管线温度波动时缓冲热胀冷缩产生的附加应力，防止视镜受挤压开裂。

安装边界层面，布置该视镜组件时需要在上下视窗位置预留足够的操作空间，上端要留出光线射入或者观测人员站位的空间，不能被旁边的管线、支架完全遮挡，下端也要留出足够距离方便拆卸下端盖、清理腔体内部。侧向四个法兰的对接管线要做好独立支撑，不能让管线的重量、热变形推力全部作用在视镜腔体上，避免附加弯矩破坏法兰密封甚至造成壳体变形。如果用在高温或者低温介质管线上，开工阶段要缓慢升降温，避免视镜因为骤热骤冷产生内应力碎裂；输送腐蚀性介质时，腔体、法兰、紧固件的材质要和介质特性匹配，视镜也可选用硼硅玻璃或者石英玻璃等耐蚀耐温材质，保证长期运行的可靠性。日常巡检时可以直接透过视窗判断泵内是否进空气、过滤器是否已经堵满杂质、两相流介质的混合比例是否正常，相比靠压力、流量参数间接推断工况，直视观测能更早发现隐性故障，减少非计划停机的概率。
