弯管集成多孔法兰连接紧固结构

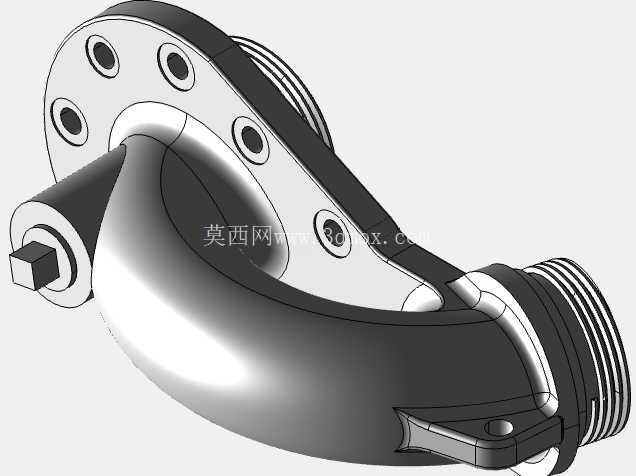

这套弯接法兰紧固结构在流体管路、车载进气系统、小型动力设备排气段以及工业辅助管线中都有明确使用场景。现场安装时，管路走向往往受舱体骨架、周边阀件和检修空间限制，直管段无法直接对接，带弯折角度的法兰端可以同时承担转向、密封和刚性固定三项作用。结构一端采用带均布孔位的圆形法兰盘，另一端保留外螺纹接口，中间通过平滑过渡的弯臂把两个接口轴线错开，使管线在紧凑舱室内完成转向，同时避免额外增加弯头和短接造成的累计装配误差。

从实际功能看，法兰盘上的多个通孔围绕端面均匀布置，装配时可穿过螺栓与配对法兰压紧密封面；多孔布置能够分散压紧力，降低单个螺栓受载，也能在受振动工况下保持密封面压力均匀。弯臂外侧壁厚连续变化，靠近法兰盘的位置截面加宽，以承受螺栓预紧产生的局部弯矩；靠近螺纹端则逐渐收窄，兼顾螺纹旋入长度和管路通流需求。端部外螺纹用于与带内螺纹的管接头、设备壳体或阀块连接，螺纹根部设置台阶面，旋紧后可形成轴向定位，减少过度拧入造成的密封面偏移。

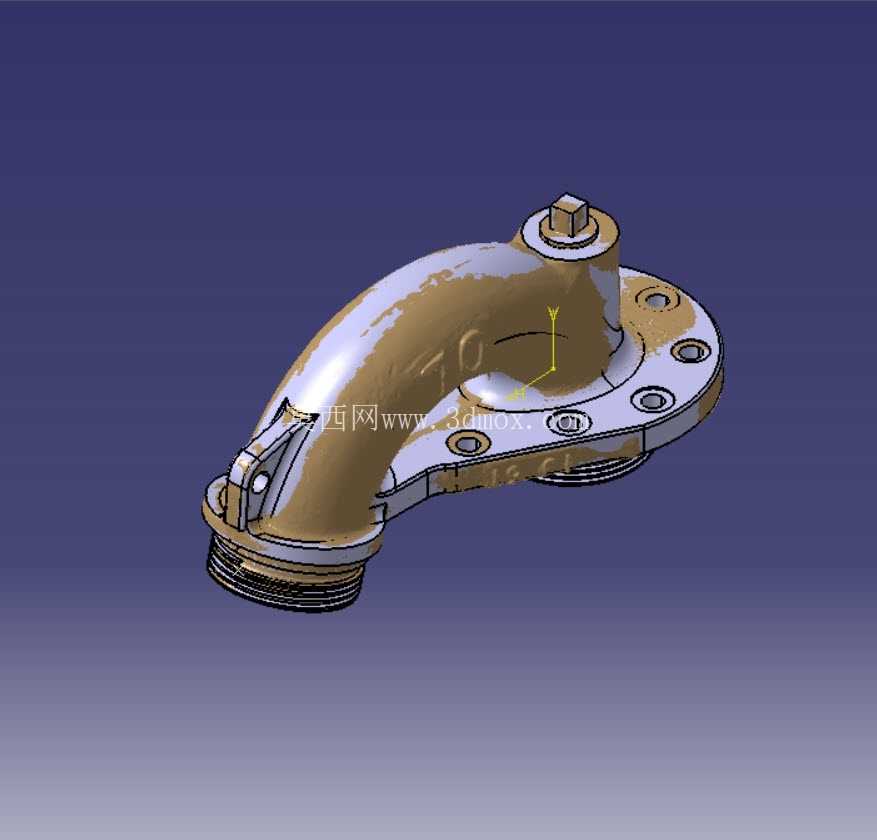

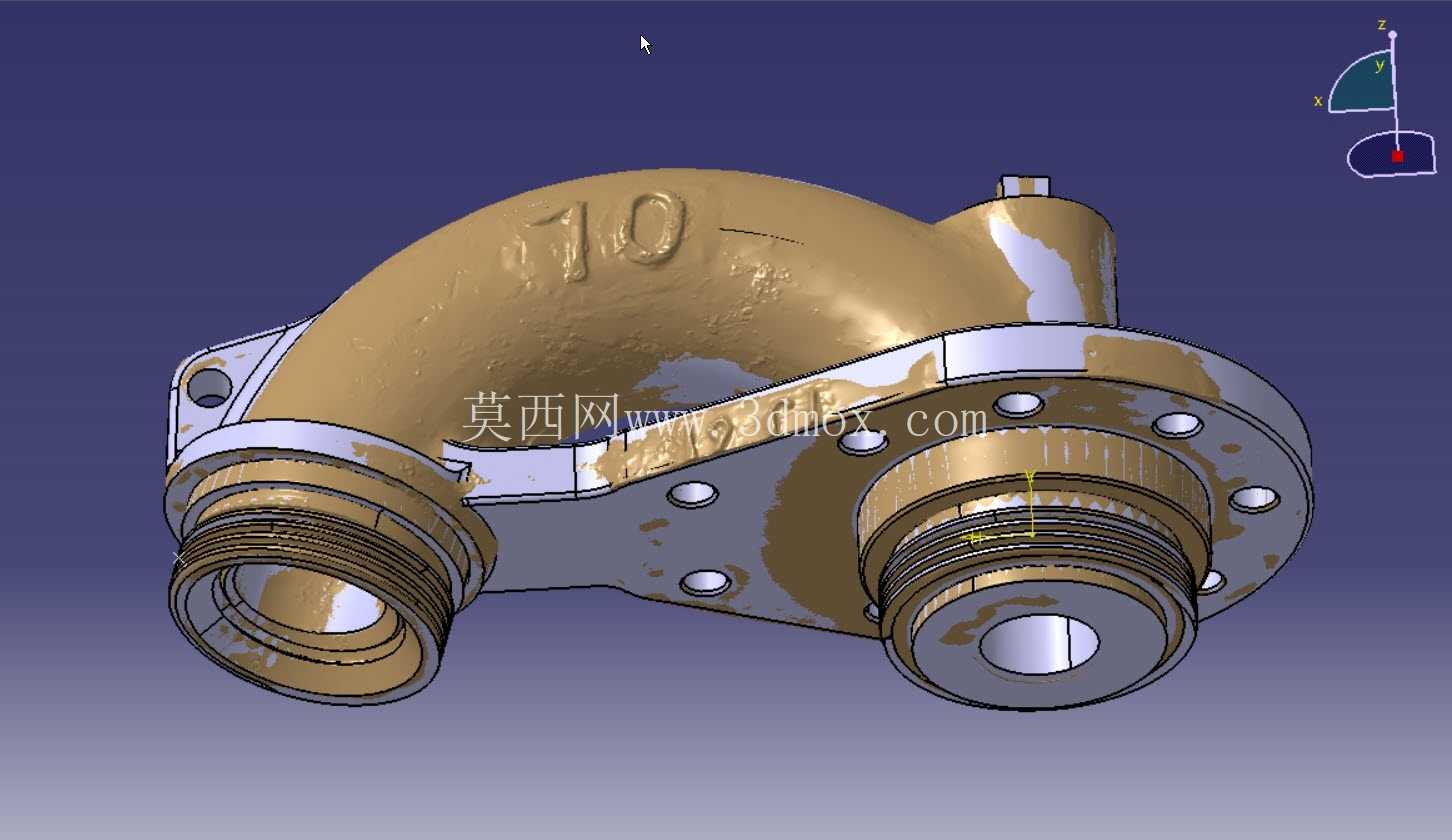

建模时先依据扫描点云还原已有样件的外轮廓，重点不是简单堆出曲面，而是把安装边界拆成几个可校核的几何关系。法兰端面需要作为装配基准，孔位中心圆、孔径和端面平面度直接决定螺栓能否顺利穿入；弯臂中心线决定两端接口的相对位置，若中心半径过小，内壁会出现急转，流体阻力增大，若半径过大，又会占用过多横向空间。因此曲面过渡采用较大的内弯半径和连续外轮廓，使弯折段在有限包络内保持顺滑，避免应力集中在法兰与弯臂交接处。

尺寸边界方面，圆形法兰盘的外径必须大于孔位中心圆，孔边到法兰外圆保留足够承压宽度；法兰盘厚度要覆盖螺栓头或螺母的压紧区域，不能因薄壁导致预紧后端面翘曲。弯臂与法兰盘相接处设置圆角加厚区，把螺栓载荷从盘面向弯臂逐步传递。螺纹端的长度按常用旋合深度控制，既要保证连接强度，也要留出扳手操作空间；端部台阶直径略大于螺纹大径，装配到位后可贴合配对件端面。整体外形在三维环境中旋转检查时，需要确认弯臂外侧不会与相邻管线、支架或罩壳干涉，法兰孔位角度也要与配对件保持一致，避免现场出现螺栓孔错位。

结构设计上还考虑了检修拆装。法兰端螺栓沿圆周分布，即使某一侧靠近机架，仍可通过选择合适孔序完成装拆；螺纹端则适合在设备壳体侧快速旋接。两种接口形式组合后，既能在法兰侧获得可靠的可拆密封，又能在螺纹侧减少对接零件数量。对于振动较大的动力设备，弯臂过渡区不宜出现突变棱线，模型中所有承力转折均以圆角或连续曲面处理，使载荷路径从螺纹端沿弯臂传递到法兰盘，再通过均布螺栓扩散到配对结构。

在工程出图和后续加工准备中，该数模可用于检查干涉、估算安装姿态、核对密封面位置以及制作焊接或铸造工装。若用于金属管路，弯臂可采用铸造或焊接后加工法兰端面；若用于轻量化设备，也可在保持孔位和接口尺寸不变的前提下调整壁厚。三维结构把法兰孔、弯管中心线、螺纹轴线和安装包络统一表达，便于结构设计师在总装阶段直接判断管路走向是否合理，也方便选型人员确认该连接件能否在受限空间内完成密封、转向和固定。
