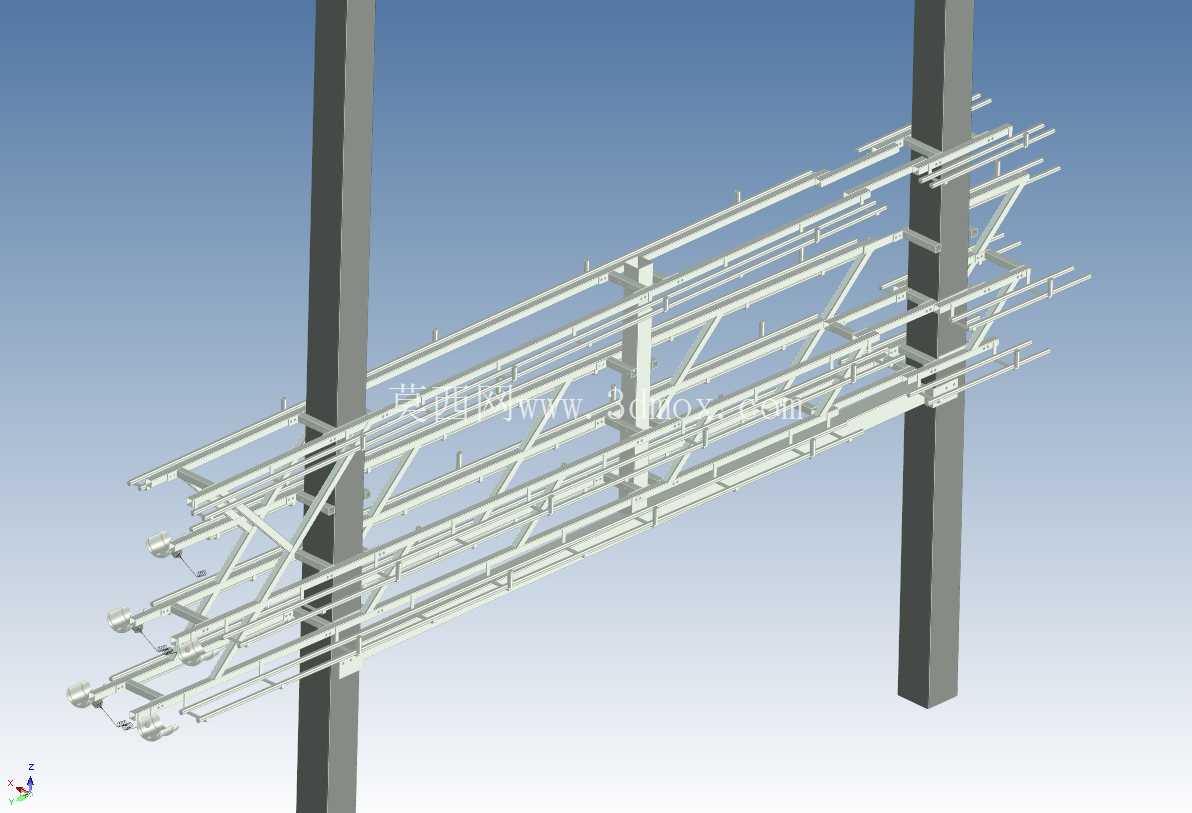

双立柱多层悬挂管线支撑桁架结构

项目分类:通用五金配件 发布时间:2026-01-12 ID:1120812
  • 双立柱多层悬挂管线支撑桁架结构
  • 双立柱多层悬挂管线支撑桁架结构

这套结构面向厂房、装配工位或设备周边的集中吊挂需求,核心是两根竖向承重柱与多层横向桁架组成的支撑体系。立柱承担整体竖向载荷,并通过底部或基础连接形成稳定边界;横向构件沿柱间跨度分层布置,可在不同高度承载管线、电缆桥架、轻型工艺模块或辅助工装。与单点吊架相比,这种框架式布置把分散吊点整合到连续梁系中,载荷传递路径更清晰,也便于后期在同一支撑面上增减挂接点。

从受力思路看,结构并非单纯依靠矩形框架抗弯,而是在主梁之间加入斜向撑杆,使水平力、偏心吊挂力和安装阶段的临时载荷能够沿三角路径传递到立柱。多层横梁平行设置,既提供了较大的有效悬挂宽度,也让不同介质或不同功能的管线能够分层敷设,减少交叉干涉。端部和跨中位置布置有连接节点,节点处兼顾杆件定位、螺栓装配以及现场焊接或紧固件安装的操作空间。

实际使用时,首先需要确认立柱中心线与现场基础、地坪或设备主体的相对位置。立柱间距决定横向桁架的跨度,也直接影响梁截面规格和斜撑密度;若吊挂物集中在桁架外侧,应重点校核偏心弯矩对柱脚和柱梁节点的影响。模型中多层杆件的高度差可作为管线分层依据,上层适合布置重量较轻、维护频率较低的线缆或细管,下层可放置需要频繁检查、阀门操作或拆装的组件。

外形边界上,两根立柱构成主要竖向轮廓,桁架向两侧延伸形成悬挂工作面。设计时应在桁架端部预留安装余量,避免最外侧管夹、吊耳或桥架接头超出操作通道。柱体附近不宜布置过密的低位管线,因为该区域既是主要传力部位,也是现场紧固、检查和补强的操作空间。若结构靠近设备防护罩、物流通道或人员通行区,还需把杆件外轮廓、紧固件端头以及斜撑占用空间一并纳入干涉检查。

构件组织方面,纵向主梁承担连续吊挂载荷,次梁用于分散局部集中力,斜撑则控制框架侧向变形。挂接点不宜随意设置在悬臂最远端,尤其是带有振动载荷或充液管路的场景,应尽量把重点吊点布置在靠近主梁和节点的位置。对于热胀冷缩明显的管路,支架设计还要区分固定点与滑动点,不能把所有管夹都约束成刚性连接,否则温度应力会反向作用于桁架节点。

建模过程中,柱、梁、斜撑和挂接件应按装配关系分层表达,方便工程人员直接读取杆件走向和连接逻辑。柱梁交接处需要体现连接板、加强件或紧固件位置,因为这些细节决定现场能否顺利装配。斜撑与主梁的夹角不宜过缓,过缓会降低支撑效率,也会使节点承受较大的分力;过陡则对横向稳定贡献有限。合理的三角布置应在净空、跨度和杆件规格之间取得平衡。

该结构适合用于需要在有限占地内提供多层吊挂面的场景,例如生产线旁的管线集中区、检测工位的辅助悬挂系统、试验台架的管路支架,或者厂房柱间的轻型综合管架。它的价值不在于复杂外形,而在于把承重、分层、检修通道和现场安装边界统一到一个可复用的钢结构框架中。设计人员可依据实际吊挂重量、管线直径、允许挠度和现场柱距,对梁截面、撑杆位置、节点板尺寸及柱脚固定方式进行调整,从而形成满足具体工况的支撑方案。
