反渗透净水处理设备结构三维造型

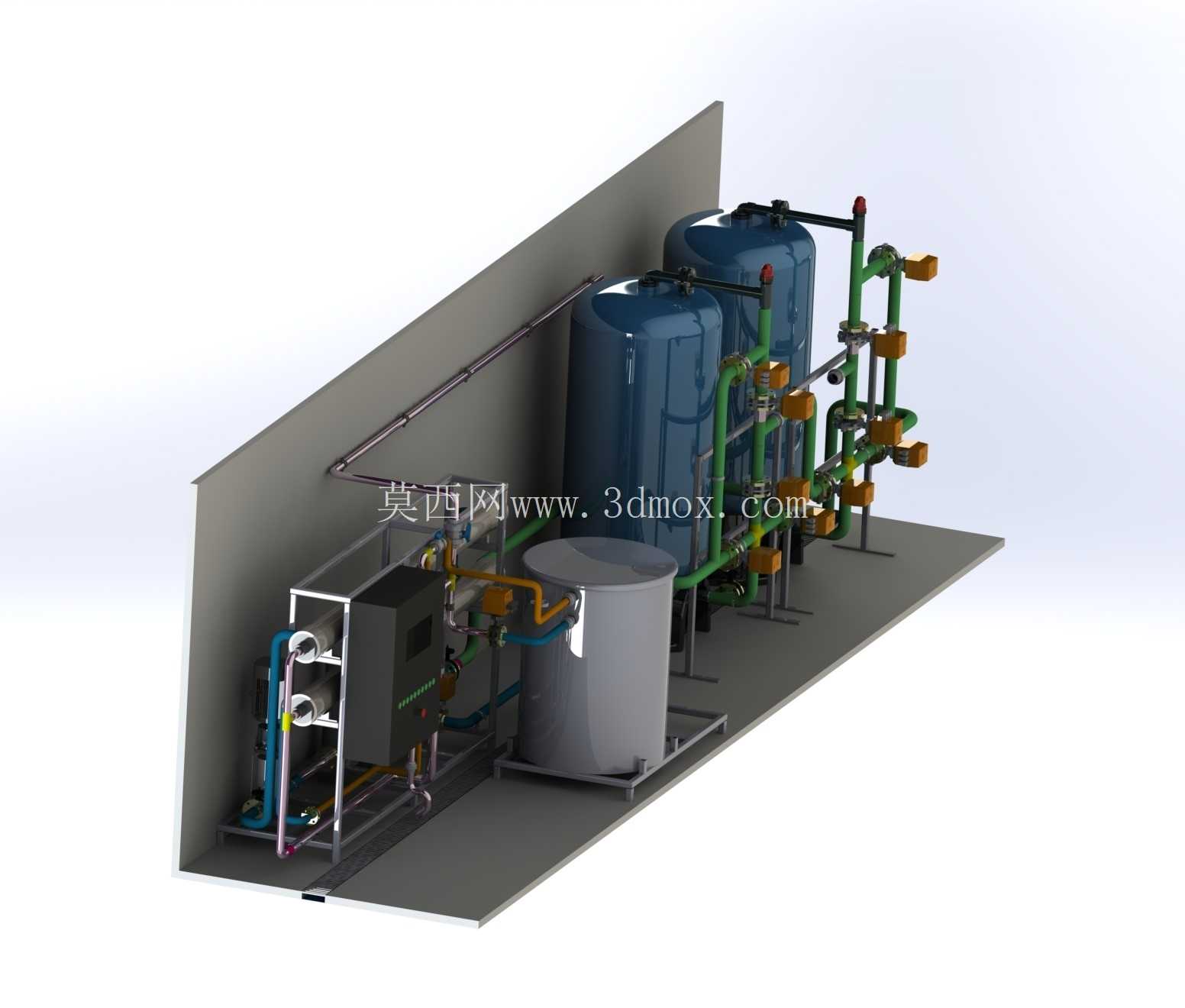

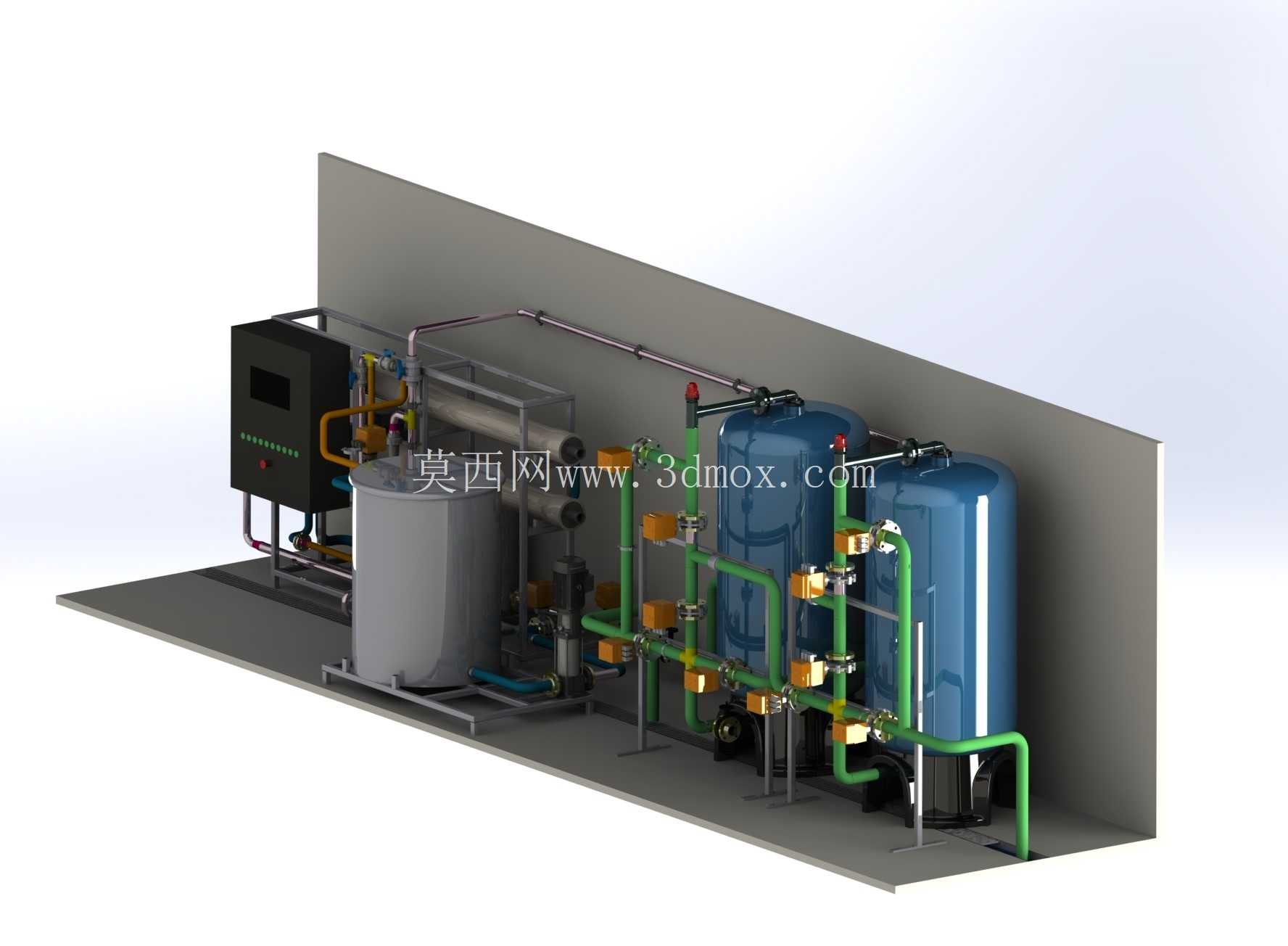

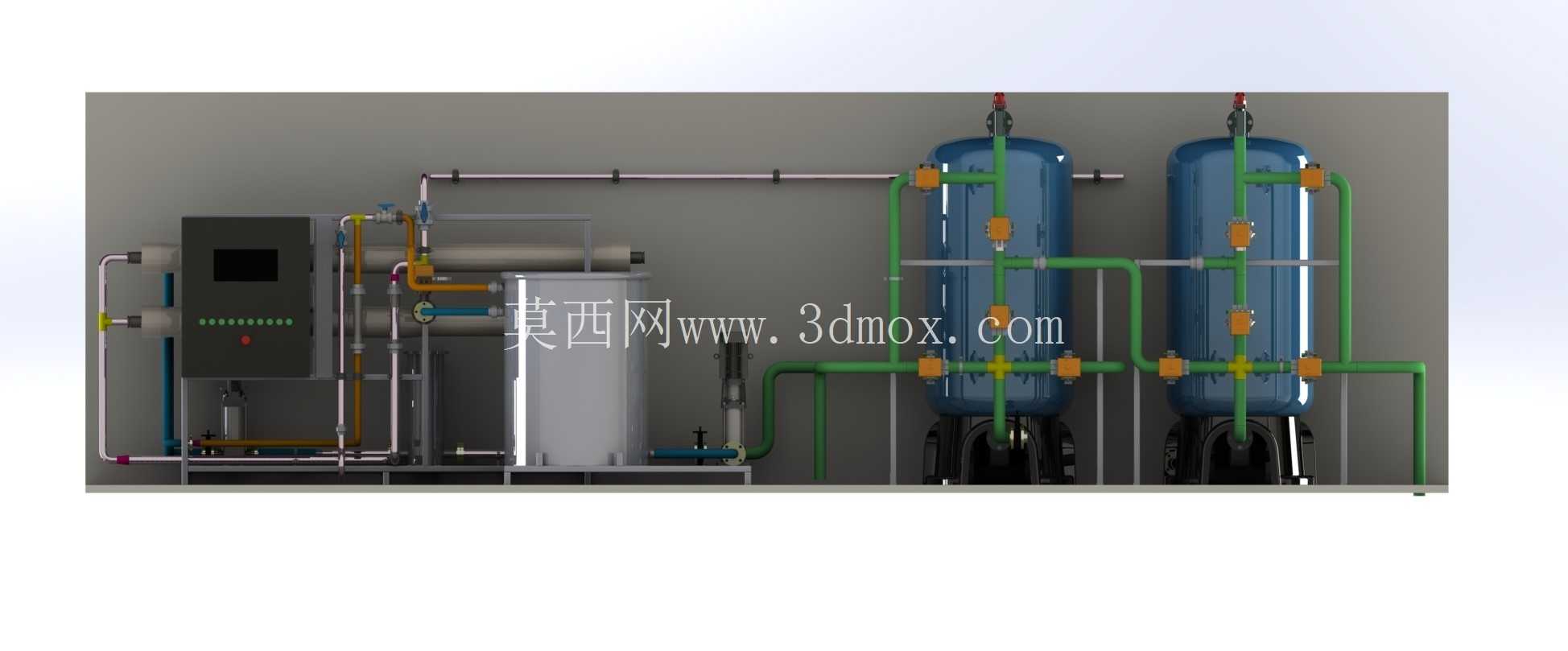

反渗透装置在工业纯水制备、饮用水深度处理、化工料液浓缩以及电子级超纯水前置工段中承担核心脱盐职能，其三维结构建模需要把膜元件装填、管路走向、阀件操作空间与机架承载关系一次性梳理清楚，避免现场拼装时出现干涉。整套设备通常以立式或卧式膜壳为主体，内部串联卷式反渗透膜元件，原水经高压泵增压后沿膜面切向流动，透过侧汇集淡水，浓缩侧则沿回流管路排放或进入下一段处理。建模时先确定膜壳长度与端盖接口位置，再围绕中心膜组件布置进水母管、产水管和浓水管，三路管线的标高差要保证停机后能够自然排空，防止冬季冻裂或微生物滋生。

机架部分采用型钢焊接框架，立柱与横梁的间距既要承受膜壳充水重量，也要给操作人员留出更换膜元件的抽拉距离。膜壳端盖前方一般预留不小于单支膜元件长度的维护空间，端板上的快开卡箍、密封压板和推力环都需要按实际尺寸建出，不能只做外形包覆。管路设计中弯头数量直接影响高压段能耗，模型里会把每段直管、三通、异径管和取样阀位置逐一落位，压力表接口设在进、出口和段间位置，流量计则安装在直管段上以保证读数稳定。

设备实际运行时，进水经过保安过滤器截留颗粒后进入高压泵，泵出口设置止回阀与慢开电动阀，减少水锤对膜片的冲击。反渗透膜对余氯、硬度和温度较为敏感，因此前端常配套加药与换热单元，三维布局时要把加药点、混合管长度和仪表采样点协调好，保证药剂在进入膜壳前充分反应。浓水侧装设调节阀与流量计，通过调节回收率控制膜面流速，回收率过高会引发浓差极化与结垢，过低则浪费水资源，模型中阀件的操作手柄方向必须朝向巡检通道。

外形尺寸方面，单套小型装置的机架宽度多在一米以内，长度随膜壳数量变化，高度则要兼顾顶部管路排气阀与厂房吊装梁的净空。安装边界需要核对底座地脚孔间距、地面承重以及排水沟位置，设备四周留出仪表接线和电缆桥架的走线空间。电控箱若随机布置，应远离高压管路接头正下方，防止渗漏滴水落到端子排上。三维建模过程中，膜壳、管路、阀件和机架分别建立子装配，便于在不同处理量项目中复用；配合干涉检查，可以提前发现管道与支腿碰撞、仪表操作空间不足、维护门开启受阻等问题。

从结构工程师角度看，反渗透设备并不只是把膜壳摆放在架子上，而是要把水力流程、维护动作、承载变形和安装运输统一考虑。模型中法兰螺栓孔方位、管支架间距、橡胶软接头伸缩量以及地脚板调节余量都应明确表达，这样图纸下发后，钣金下料、管道预制和现场接管才能按同一基准推进。对于需要集装箱化或撬装发货的项目，还要校核整体外形是否满足运输限界，并在机架上设置吊耳与叉车孔，使设备在制造车间完成预装试压后，能够整体运抵现场快速接管投用。
