小型12V常闭流体控制电磁阀结构

这款小型电磁驱动阀件主要面向低压流体回路中的通断控制场景，常见于净水设备、饮料机、小型加热装置、医疗冲洗设备、智能卫浴以及实验台流体分配系统。它的核心作用不是调节流量，而是在通电与断电状态之间快速切换管路导通关系，使水路或气路按照控制信号完成开启、关闭或流向切换。对于结构工程师而言，这类元件在整机布局中往往属于被集成部件，既要考虑阀体自身的安装空间，也要兼顾接管方向、线圈发热、维护更换以及线束走向。

从外形上看，该阀采用紧凑的卧式布置，电磁线圈部分位于阀体一侧，管路接口集中在下部或侧部，适合安装在设备底板、支架或狭小腔体内。线圈外部带有包覆壳体，能够对绕组形成防护，同时让磁路结构更集中。阀体上的两个圆柱形接口用于接入软管或硬管，接口轴线与主体形成稳定的空间关系，在三维布置时可直接作为管路对接基准。实际选型中，接口中心距、接口外径、阀体总宽、总高以及线圈端部到管路端面的距离都需要提前核对，否则容易出现软管折弯半径不足、装配工具无法进入或外壳干涉等问题。

该结构体现了小口径电磁阀典型的设计思路：以电磁线圈产生吸合或释放动作，通过内部铁芯带动密封件改变流道状态。断电时，弹簧或磁路复位结构使密封件压紧阀口，阻断介质通过；通电后，电磁力克服复位力，阀芯移动，流道打开。由于工作电压为12V，它更适合与低压控制板配合使用，在消费类和小型工业设备中具有较好的安全性与集成便利性。设计人员在布置时不能只关注阀门本体，还应在控制端保留合适的驱动余量，并在线圈周围留出散热空间，避免长期密闭安装造成温升累积。

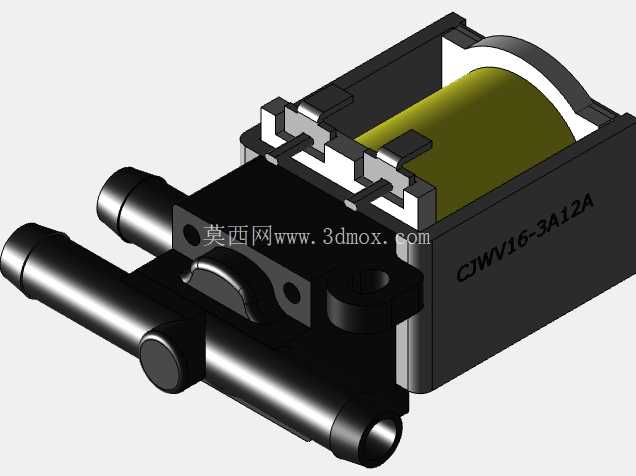

建模时，阀体主体、线圈壳体、端盖、管路接头和安装特征需要分层表达。外部黑色区域可理解为阀体与防护壳体，中部橄榄绿色部分对应线圈绕组或其包覆区域，金属色管路接口体现与软管连接的圆柱配合面。阀体侧面的凸台、孔位和加强筋并非单纯装饰，它们承担定位、固定或增强刚性的作用。若将该模型放入整机设备中，应优先锁定安装孔面和接口轴线，再检查接插件插拔方向、线圈上方净空以及管路弯曲路径。对于需要频繁更换滤芯、水箱或泵体的设备，电磁阀周边还应预留手动拆装空间。

在流体系统中，这类阀通常与水泵、水箱、过滤器、流量传感器或压力开关配合使用。它可以安装在泵后主管路上，用于控制出水；也可以布置在分支回路中，实现不同水路的选择。虽然模型外观重点展示外部结构，但工程应用中还要结合介质类型、工作压力、密封材料和通径进行判断。水、空气、弱腐蚀性液体对密封件的要求不同，若介质中含有颗粒，还应在阀前设置过滤，以避免杂质卡在阀口造成关闭不严。

从安装边界看，该阀不适合采用完全贴死的密集堆叠方式。线圈区域需要保留自然散热空间，管路接口处应保证软管套入长度，并使用卡箍或扎带固定。若设备运行中存在振动，支架设计应避免将阀体作为承力件，而是通过安装孔或夹持结构固定主体，减少管路接头承受额外拉力。三维布局阶段，可以把阀体作为一个独立功能模块处理：先确定接口方向，再布置线圈和接线插头，最后检查外壳、螺钉、水管和线束之间的间隙。这样能够在设计早期发现干涉问题，减少样机阶段反复修改管路的成本。

整体而言，该结构适用于对体积、重量和控制响应都较敏感的小型流体设备。它把电磁驱动、阀芯密封和管路连接集中在有限空间内，外观虽然简洁，但在整机中涉及电气控制、流体路径、热管理和装配维护多个维度。对于三维建模和设备选型人员来说，理解其外部接口与内部动作逻辑，比单纯复制外形更重要，因为真正决定设备稳定性的，是阀件在系统中的安装位置、接管方式和工作边界是否合理。
