DN20弹性密封阀阀体结构三维数模

这套数模呈现的是小口径管路上常用的弹性密封截止类阀门的阀体与端部连接结构，公称通径对应DN20，结构参照EN558、ISO5752以及API609相关条款的端面距与连接尺寸逻辑搭建，在轻工给排水、小型工艺支管、暖通空调水系统、压缩空气分支管路以及设备内部流体通断工位都能见到同类结构的实际应用。现场安装时，这类阀件通常串接在两段管路之间，依靠中腔的弹性密封副阻断介质流动，相比硬密封结构，它对水中微量杂质、装配微小偏心的容忍度更高，低压工况下关闭到位后几乎无可见内漏，运维人员不需要反复研磨密封面，仅在长期使用后更换弹性密封圈即可恢复密封性能，维护成本明显更低。

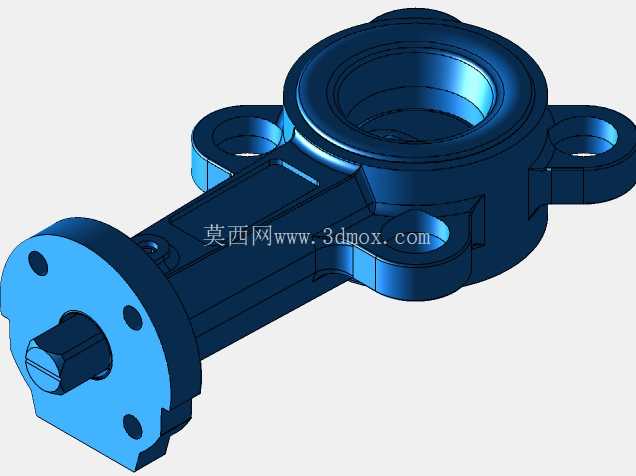

从三维结构上可以直接读出设计时的取舍思路：阀体主体采用带双侧安装耳的中腔造型，顶部圆形凸台构成阀杆与密封件的容纳腔，内腔流道在入口侧做了平缓过渡，避免介质直冲密封座造成局部冲蚀；两侧伸出的带孔耳板并非随意布置，孔位中心距、耳板厚度以及孔径都匹配对应压力等级的螺栓穿装要求，装配时螺栓从耳板孔穿过，与配对管路法兰对位锁紧，不需要额外焊接支架，现场拆装空间仅需留出扳手操作余量即可。端部法兰盘上均匀分布的螺栓孔与中心轴头结构，一方面承担管路轴向定位，另一方面为驱动端连接提供基准——无论是手轮操作还是搭配小型气动执行机构，法兰端面的止口都能保证驱动件与阀杆同轴，减少阀杆受偏载导致的卡涩问题。

建模过程中对安装边界的处理贴合工程实际：阀体总长、中腔最大外径、耳板外伸宽度、法兰盘厚度以及各螺栓孔的分度圆直径都按标准系列取值，管路设计人员在做三维布线时，可以直接把该阀作为标准元件调入装配，核对相邻管道、支吊架以及设备外壳的间隙时，不会出现数模外形与实物到货后尺寸冲突的问题。中腔外壁的加强筋顺着介质压力的受力方向延伸，既避免铸造时壁厚不均产生缩孔，也能在承压时把法兰传递的螺栓预紧力均匀分散到阀体整个壁面，防止局部应力集中导致耳板根部开裂。底部与侧部的小凸台结构对应工艺堵头与旁通接口位置，部分工况需要接泄放管或者压力取样管时，可直接在凸台处加工螺纹，不需要额外在阀体主壁上开孔补强。

密封设计上，弹性密封座嵌装在中腔内部的定位槽内，槽的宽度与深度预留了密封件压缩量，阀瓣关闭时沿轴向压合密封面，弹性材料产生微量变形填满微观不平的间隙，即便介质中带有细小纤维或者颗粒，也会被嵌入密封面接触区外侧，不会直接划伤密封工作面。阀杆穿过顶部凸台的部位设置了多级填料空间，现场可以根据泄漏情况逐层压紧填料压盖，兼顾阀杆转动灵活性与外密封可靠性。对于结构设计人员而言，这套数模的价值不止于还原外形：内腔流道的转折角度、密封座的定位尺寸、耳板孔与法兰孔的位置公差都可以直接作为二维工程图绘制的参照，在派生同系列不同通径阀件时，只需要按标准比例缩放通径相关尺寸，保留连接耳与端部法兰的结构逻辑，就能快速形成系列化设计，大幅减少重复建模工作量。选型阶段核对工况时，工程师也可以借助数模预判阀门安装后是否会与周边管线保温层、操作通道发生干涉，提前调整管路走向，避免现场安装时才发现操作空间不足而返工。
