四通法兰式管道换向阀体结构

该阀体采用四向法兰接口布局，四个连接端沿空间正交方向分布，可同时接入上下及两侧管线，适用于需要多支路汇合、分流、换向或介质交叉输送的管路系统。在化工配管、水处理单元、蒸汽管网、冷却循环系统以及小型工艺装置中，这类结构能够减少多个弯头、三通和短管的串联使用，使管路布置更紧凑，也降低了多处连接带来的泄漏风险。

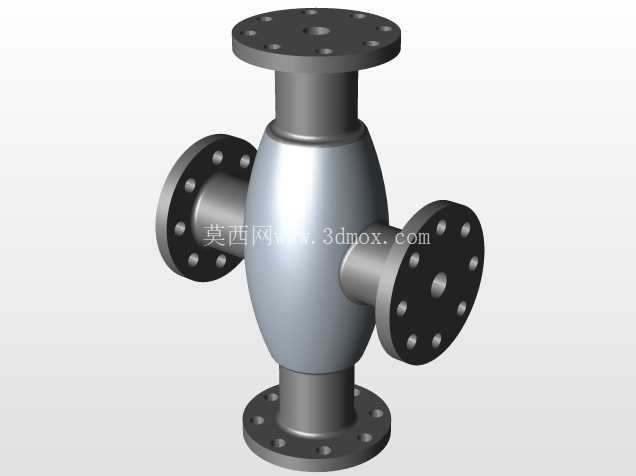

模型主体由中部鼓形腔体、四段圆柱形接管和端部法兰组成。中部腔体采用外鼓式轮廓，相较简单直筒交汇结构，能够在多股流体汇入时提供更平缓的过渡空间，降低流向突变造成的局部阻力。腔体与接管之间通过圆滑曲面衔接，建模时需要重点控制相贯区域的壁厚连续性，避免在流道内侧出现尖角、台阶或突变截面。对于承压类阀体，这类过渡区域往往也是应力集中较明显的位置，外形曲面不能只追求外观饱满，还要兼顾内部流道和壁厚分布的合理性。

四个端部法兰均采用带螺栓孔的圆盘结构，法兰端面与接管轴线保持垂直，孔位沿圆周均布，便于与配套管道、设备法兰或盲板进行螺栓连接。法兰盘厚度、接管外径和中心腔体尺寸之间形成较明确的层级关系：法兰承担连接压紧和密封面支撑作用，接管负责与外部管线对位，中部腔体则提供介质交汇空间。实际安装时，需要以四个法兰端面作为主要定位边界，核对相邻设备管口的中心高、轴线方向和螺栓孔相位；若用于固定管系，还应预留垫片厚度、螺栓穿装空间以及后期检修时扳手操作的侧向距离。

从结构设计思路看，该模型强调管路节点的集成化。传统双向阀体通常只处理一条通路上的启闭或调节，而四向结构更偏向流程分配节点，可在不同方向上外接阀门、泵组、仪表或旁路管线。虽然图中未表现内部阀芯、阀座和操作机构，但外部腔体已经给出了通径、接口方位和安装轮廓，适合作为管路布置阶段的设备占位模型，也可进一步细化为带启闭件的多功能换向阀。设计人员在后续深化时，需要根据介质性质确定内流道是否需要衬里、堆焊或抛光，根据压力等级校核法兰厚度、螺栓数量和腔体最小壁厚。

外形尺寸方面，模型的最大外轮廓由四个法兰盘外缘决定，中部腔体直径大于接管直径，上下方向与左右方向均有突出接口，因此在设备布置中不能按单一圆柱体预留空间，而应按十字形安装边界考虑。法兰端面上的螺栓孔会影响周边管线支架和保温层的布置，孔位不宜与焊缝、加强筋或外部夹持件发生干涉。若该阀体安装在频繁振动的管线上，接口附近应考虑支撑约束，避免四个方向的管路重量全部作用于阀体腔体；若用于高温介质，则需在轴向和侧向留出热位移余量，防止法兰连接受到附加弯矩。

建模过程中，法兰孔阵列、接管同轴度和腔体对称性是保证模型可用的关键。四个接口的法兰端面应分别建立基准面，螺栓孔圆周中心与接管轴线保持一致，中部回转腔体与各接管进行布尔融合后，应检查外表面过渡和内部流道是否连续。对于制造环节，还可在该外形基础上拆分为铸造毛坯、机加工面和密封面等结构特征；法兰端面需保留加工余量，螺栓孔位置应与配对法兰标准一致。整体结构形式直观，接口关系明确，适合用于多通路管路节点的方案设计、干涉检查、装配演示以及后续工程图细化。
