3D打印厚壁净水过滤器结构设计

这款净水过滤装置的结构设计，核心适配桌面级FDM3D打印的工艺特性，从实际使用场景出发，优先解决小批量自制净水装置的壁厚强度、水路密封、滤芯适配三个核心工程问题。从应用场景来看，该结构可适配户外临时取水净化、小型实验用水前置过滤、家庭应急净水等多种轻量化使用场景，整体采用一体化桶式结构，减少装配环节的密封失效风险，所有螺纹连接部位均做了0.2mm的间隙预留，适配PLA、PETG等常见3D打印材料的打印收缩率，避免打印后螺纹旋合卡顿或密封不严的问题。

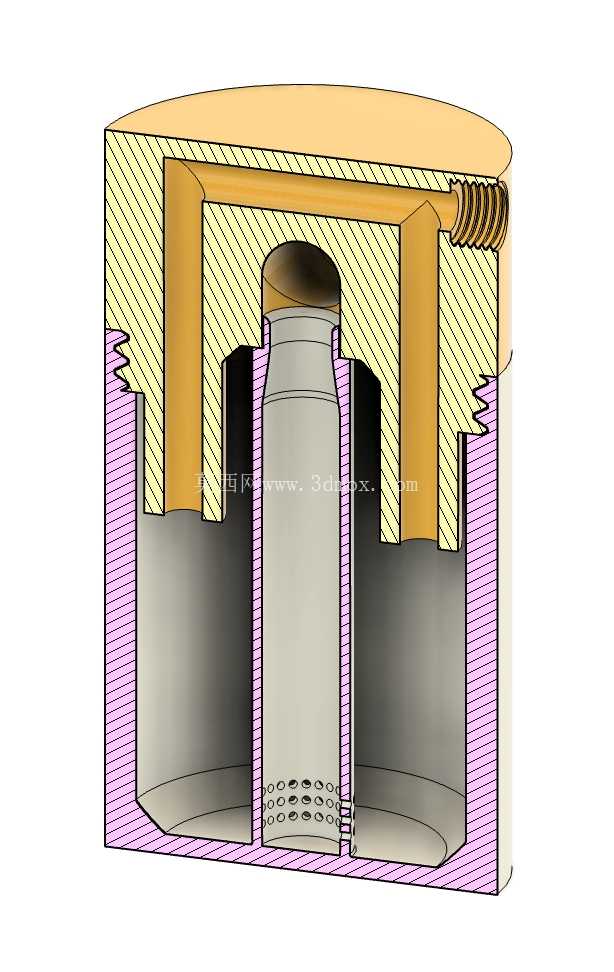

从结构功能来看，装置采用上盖进水、中心滤芯导流、周边腔体集水的经典过滤水路设计，进水端内置螺纹接口可直接对接标准瓶装水口径的外接水源，无需额外转接头；中心滤芯安装位做了环形定位凸台，可适配通用10寸平压式PP棉滤芯或自制活性炭填充滤芯，滤芯底部设置均匀分布的进水孔，孔径控制在3mm，既保证过水流量，又避免大颗粒杂质直接冲击滤芯表层造成过早堵塞；上盖内部设置环形压筋，旋合后可直接压紧滤芯上端的密封胶圈，无需额外设置滤芯压紧结构，减少零件数量。

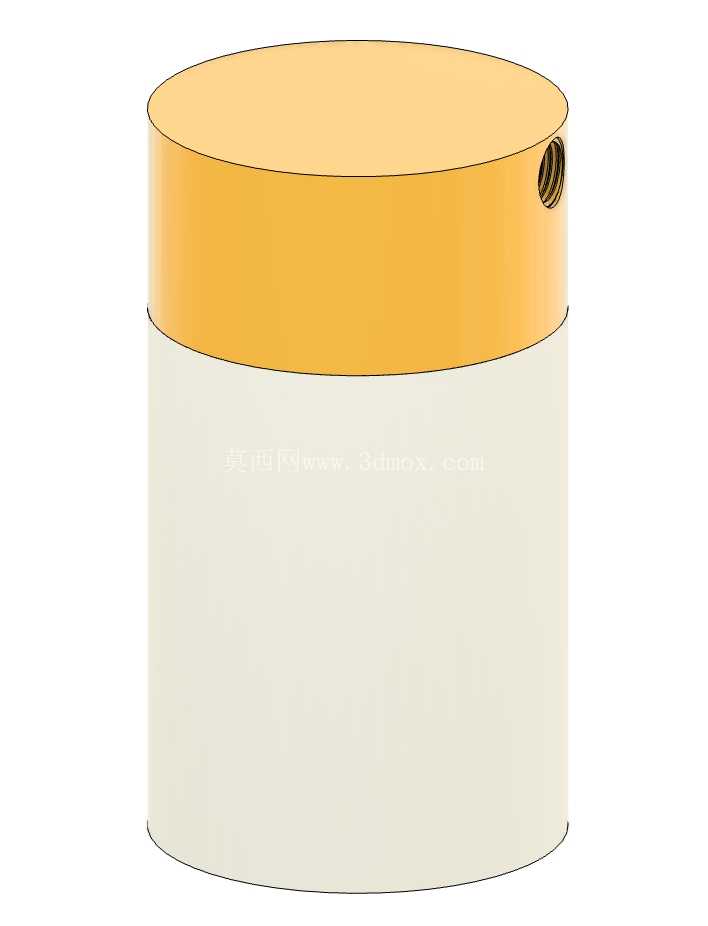

设计过程中特意将整体壁厚设置为4mm，远高于常规3D打印原型2mm的壁厚标准，这是考虑到净水装置需要承受一定的静水压力，同时3D打印件的层间结合强度弱于注塑件，加厚壁厚可有效避免水压作用下的层间开裂、渗水问题；所有内壁转角处均做了R3的圆角过渡，避免打印过程中出现应力集中，同时减少水路中的水流死角，防止长期使用后杂质淤积在转角位置滋生细菌。外形尺寸上，整体外径控制在110mm，总高度165mm，可直接放置在常规桌面使用，底部设置3mm高度的环形支脚，既可以放置平稳，也能在底部预留出水嘴的安装空间，出水端可根据使用需求对接4mm或6mm的标准快插接头，适配不同的出水软管规格。

安装边界方面，该装置无需额外固定支架，直接平放即可使用，滤芯更换时仅需旋开上盖即可直接抽出旧滤芯，更换过程无需工具，操作门槛极低；上盖与桶身的连接采用梯形螺纹，螺距6mm，旋合3圈即可达到密封要求，相比普通三角螺纹，梯形螺纹的接触面更大，密封性能更好，同时不容易出现滑牙问题，适合3D打印的成型精度特性。水路设计上特意将进水通道设置在上盖侧方，水流进入后先沿桶壁下行，经过滤芯过滤后从中心管向上流出，这种下进上出的过滤路径可以让水中的大颗粒杂质自然沉降在桶底，减少滤芯表层的杂质附着，延长滤芯的使用寿命；桶底位置预留了排污口接口，长期使用后可打开排污口直接冲洗沉积的杂质，无需拆开整个装置。

考虑到3D打印的层纹可能导致的渗水问题，设计时所有过水壁面均做了0.5mm的壁厚冗余，打印完成后可通过环氧树脂简单涂覆内壁即可达到完全密封的效果，无需复杂的后处理工艺；整体结构没有倒扣、薄壁等不利于3D打印的特征，所有部位均无需添加支撑即可打印，打印完成后仅需去除少量的打印毛刺即可直接装配使用，打印成功率高，即使是入门级3D打印机也可以稳定制作。
