摆臂式铰接支座精密结构设计

这款摆臂类铰接支座构件，属于传动与支撑系统里的典型受力零件，在各类需要往复摆动、角度限位、载荷转接的机械工位中十分常见。从工程图纸的多组剖视布局可以看出，零件整体采用一体化铸造成型后再做关键孔位精加工的工艺路线，主体轮廓结合了弧形回转面、菱形安装法兰、侧向伸出的铰接筒段以及底部定位支脚，所有结构都围绕“在有限安装空间内同时承受径向载荷、轴向倾覆力矩并保证摆动同轴度”这一核心需求展开。

从实际设备用途来看，这类摆臂构件常布置在工装夹具的翻转工位、轻工自动化生产线的摆料机构、小型专用设备的角度调节单元，或是检测设备的探头支撑摆架上：一端通过法兰面上的三个沉头安装孔固定在设备基体侧，另一端的铰接筒段穿入转轴与执行摆杆相连，工作时随驱动件做设定角度范围内的往复回转，既传递摆动力矩，又承担末端执行件的自重与工作载荷。图纸中标注的45度对称角度边界，正是该摆臂的左右摆动极限位置，设计时特意将两侧摆动行程设为对称值，一方面让零件左右受力工况完全一致，避免单侧长期偏载造成的磨损不均，另一方面也方便在整机布局时做镜像工位复用，同一款零件可直接安装在设备左右对称的两个摆位上，减少备件种类。

结构设计的细节处理完全贴合工程实际受力逻辑：主体的弧形回转外壁并非单纯的造型曲面，而是对应内部空腔的等壁厚设计，图纸剖面中标注的2.75单位壁厚，在保证整体刚性的前提下尽可能削减了零件自重，避免摆臂往复启停时过大的转动惯量给驱动端带来冲击；铰接筒段内部设计了两级同轴孔，大孔用于装入衬套或滚动轴承，小孔作为转轴的轴向定位台阶，孔口处标注的倒角尺寸既方便装配时轴承的压入导向，也消除了锐边应力集中。法兰端面上的三个安装孔呈三角分布，相比四孔布局更适配摆臂的扇形受力面，每个孔位周边都做了局部加厚凸台，螺栓锁紧时的压紧力不会让薄壁法兰面产生凹陷变形，孔位标注的典型公差要求也保证了安装后铰接轴线与设备安装基准的平行度。

外形与安装边界的标注覆盖了整机布局所需的全部关键尺寸：摆臂总长度方向的外伸尺寸、法兰面到铰接轴线的中心高、底部支脚的跨距与高度、各外接孔的直径与孔位间距都在剖视图中逐一给出，布局工程师在做整机干涉检查时，可以直接依据这些尺寸划定摆臂的运动包络空间——在45度摆动行程内，弧形外壁扫过的扇形区域不会和周边的机架、管线发生碰撞，底部支脚在摆臂处于零位时刚好落在基体的定位槽内，承受静态放置时的垂向载荷，不让铰接转轴长期承担静载重量。

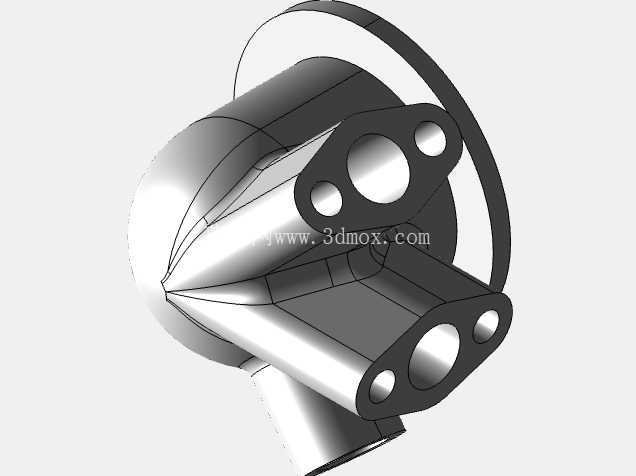

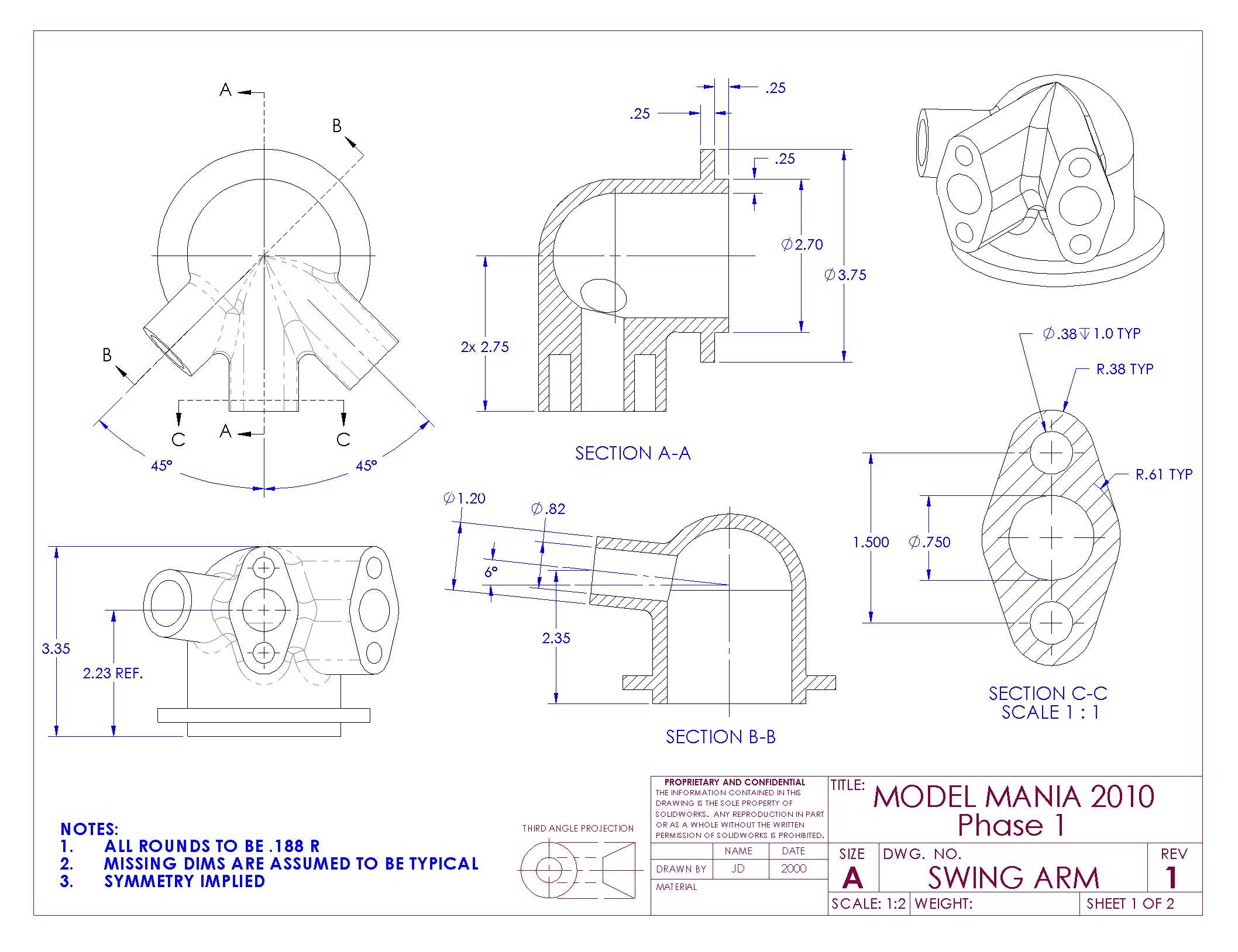

图纸里的技术说明也体现了成熟零件的设计规范：所有未注圆角统一取R.188，规避铸造过程中尖角处的应力开裂与充型缺陷；所有未注尺寸默认按典型公差执行，对称结构直接以中心平面为基准做对称度约束，加工时一次装夹即可完成两侧轮廓的铣削，减少二次装夹带来的形位误差。从建模实操的角度，构建该零件时可以先沿着主对称面绘制半侧轮廓，通过镜像得到整体基础实体，再分别拉伸切除出铰接孔、法兰安装孔与底部支脚的让位槽，最后对所有棱边按图纸要求添加工艺圆角，整个结构的特征逻辑和实际加工工序完全对应，后续出工程图、做装配干涉校验、导入仿真模块做摆臂的受力变形分析都能直接复用该模型，不需要额外修补几何。

在整机装配层面，该摆臂的配合边界也做了充分考量：铰接筒段的外圆端面预留了轴承端盖的安装贴合面，法兰侧的对接面粗糙度要求更高，保证和配对连接件之间没有装配间隙，工作时摆动动作传递无回程间隙，长期运行后衬套磨损也可以直接拆开法兰更换耐磨件，不需要整体报废摆臂主体，维护成本控制得十分合理。
