10英寸浮式吸液管路集成装置结构设计

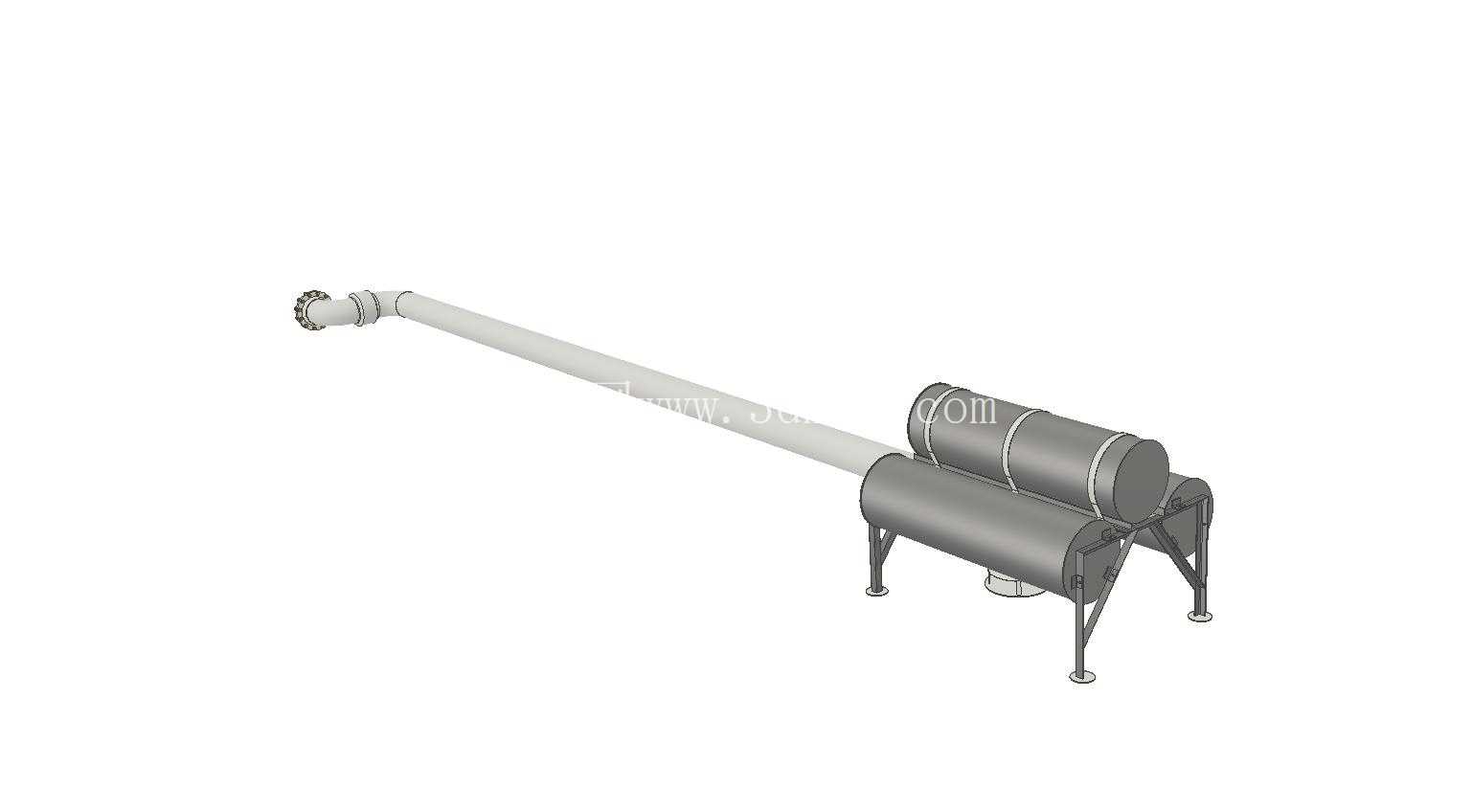

　　吸液管采用等径10英寸无缝钢管结构，管身做了同轴度校验，整段直线度公差控制在1.5mm/m以内，避免长距离输送时出现流道偏折导致的紊流、压损增大问题；管端连接法兰采用标准凸面密封结构，密封面粗糙度达到Ra1.6，可直接对接现场的输送泵入口管路，不需要额外加工过渡接头。中部的两个平行布置浮筒采用封闭圆柱腔体结构，浮筒与主管之间通过环抱式管卡固定，管卡与管壁之间垫有3mm厚的丁腈橡胶垫层，一方面避免硬接触刮伤管身防腐层，另一方面可以通过松动管卡螺栓调整浮筒在管身上的固定位置，以此改变吸液口的浸入深度，适配不同密度的抽取介质——比如抽取密度较小的轻质油污时，可将浮筒向吸液口方向调整，让吸入口更贴近液面；抽取水基介质时，可将浮筒向支撑段方向调整，增加吸入口浸入深度，避免吸入液面浮渣。这套浮式吸液管路装置，主要面向敞口储液池、户外露天储液槽、大型工况废液收集池的表层清液抽取场景，区别于传统沉底式吸液结构，整套装置通过浮筒提供的浮力，让吸液口始终维持在液面以下固定深度，避免抽取池底沉积的污泥、金属碎屑、沉降杂质，大幅降低后端过滤单元的负载，减少滤芯更换频次与输送管路的堵塞概率。从结构组成来看，装置核心分为三个功能段：前端带快接法兰的吸液硬管段、中部双浮筒浮力提供单元、尾部带支腿的落地支撑段。

　　尾部的支撑结构采用方管焊接成型的三脚支架，三个支腿底部都带可调式防滑脚垫，当储液池液位下降到最低工作位时，支架会先接触池底硬面，将整套装置托举在池底以上，避免吸液口直接贴到池底吸入沉积物；支腿的高度可通过螺纹结构进行±50mm的调节，适配池底存在坡度、不平整的现场安装条件，保证装置放置后主管轴线保持水平，浮筒受力均匀不会出现单侧倾斜。设计过程中重点做了浮力匹配校核：两个浮筒提供的总浮力，扣除整套装置的自重后，剩余浮力预留了1.2倍的安全系数，保证在吸液管内充满介质的工况下，装置依然能维持浮态，不会出现下沉吸底的问题；同时浮筒的安装位置做了重心配平计算，整套装置的重心落在两个浮筒的中心连线中点位置，避免浮起时出现吸液口上翘或者下沉的姿态偏差。

　　安装边界方面，整套装置的总长度适配4米级的敞口池体，安装时不需要在池壁做额外的预埋固定件，直接将装置从池边放入液面即可，吸液口朝向池中心区域，尾部支架搭在池边缓坡或者池底平面，外接管路采用柔性软管连接到输送泵入口，可适应液位上下波动时装置的小幅位移，不会出现管路硬连接被掰弯、密封面泄漏的问题。流道设计上，吸液口端部做了45度倒角的喇叭口结构，相比平口吸液结构，可降低吸入口的局部流速，减少吸入漩涡的产生，避免将液面的空气卷入管路造成输送泵气蚀；吸液口端面还加装了一层冲孔板式滤网，网孔直径8mm，可拦截液面漂浮的树枝、塑料块、大尺寸杂物，避免大颗粒进入管路造成卡堵。

　　整套结构的所有金属部件都做了环氧富锌底漆加聚氨酯面漆的防腐处理，可适应弱酸弱碱工况的介质环境，浮筒筒体采用304不锈钢焊接成型，焊缝做了煤油渗透检漏测试，保证长期浸泡在液体中不会出现渗漏失浮的问题。在日常运维层面，环抱式管卡的固定螺栓都采用外露式设计，不需要将装置整体吊出液面，就可以在池边调整浮筒位置或者拆卸更换浮筒；支腿与主管架的连接采用插销式固定，拆卸后可将整套装拆解为管段、浮筒、支架三个部分，方便转运和入池安装，尤其适合野外作业的临时储液池、矿山现场的废液收集池这类吊装条件有限的场景。
