双立柱多层管线电缆桥架悬挂支架

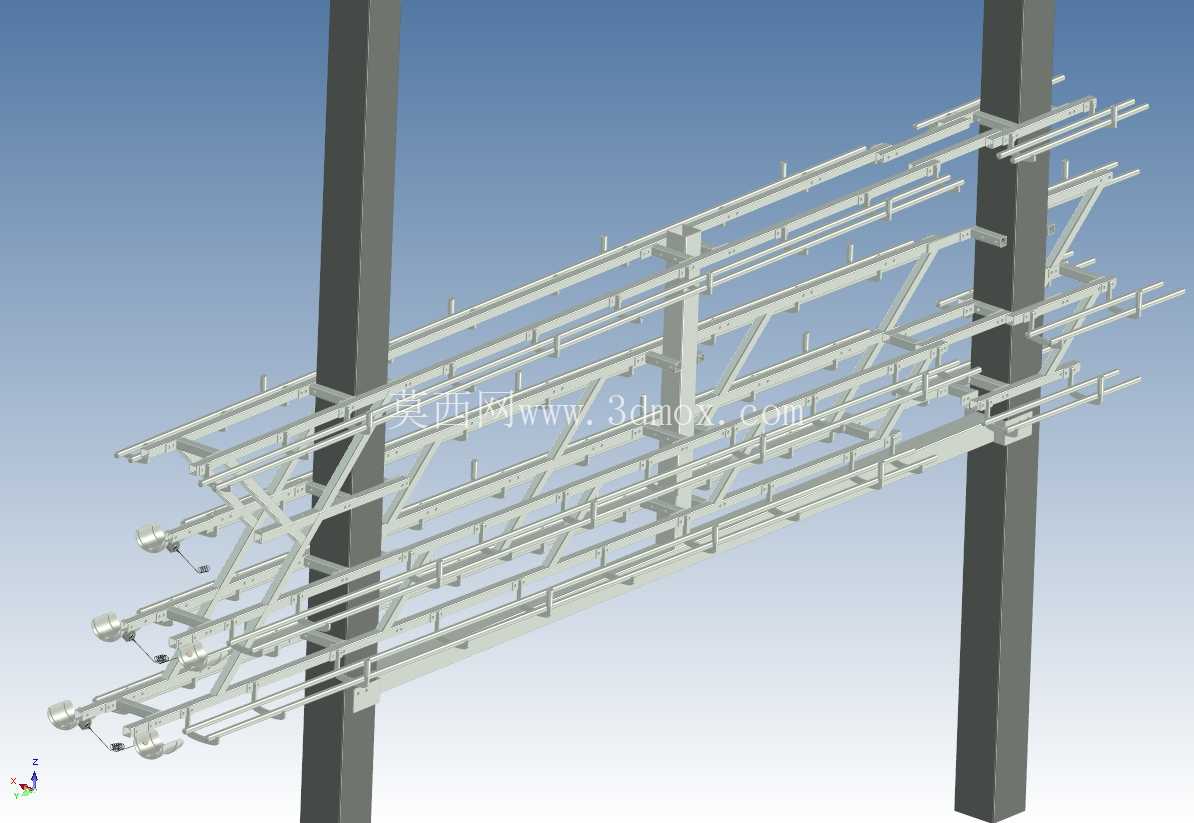

这套结构针对厂房内多回路电缆、气动管路与轻型工艺管线集中敷设而设计，主体依托两根竖向承重立柱展开，在立柱之间形成多层平行承载通道。现场常见于装配车间上部走线、自动化产线干线排布以及改造项目中管线分层整理：当地面通道不能占用、设备上方又需要同时容纳动力电缆、控制电缆、气管和润滑管时，单纯靠墙托臂往往覆盖范围不足，而这种跨立柱的悬挂支架可以把荷载直接传递到竖向构件，再由立柱向下导入基础或厂房承重体系。

从受力思路看，结构没有采用大块板材封闭成型，而是选择细长杆件组合成空间桁架。每层通道由纵向主梁承担管线重量，横向杆件确定层间宽度和桥架位置，斜向腹杆则把竖向荷载分解为拉杆与压杆受力，减少单根梁的弯曲跨度。这样处理的好处在于材料利用更充分：管线荷载通常沿长度方向均布，连续纵梁负责跨越，斜撑负责稳定，立柱负责汇总竖向力，各构件分工明确。对于需要后期增减回路的车间，开放式杆件也便于观察、紧固和调整管卡位置。

模型中多层桥架并非简单重复堆叠。上下层之间保留了检修和弯曲半径所需的空间，端部伸出段考虑了电缆进入或离开支架时的过渡；靠近立柱的位置设置节点板和连接件，把纵梁、横撑、斜撑集中到同一传力区域，避免荷载在悬臂末端形成过大的附加弯矩。部分杆件向两侧外伸，可服务立柱外侧的管线走向，使支架不仅覆盖两柱之间，也能兼顾柱边设备的支线接入。节点处采用螺栓连接的表达更符合拆装逻辑，车间扩建或线路改道时，可按层、按段拆卸，而不必整体切割。

安装边界上，两根立柱的中心距决定了横向跨越能力，也直接影响纵梁截面和斜撑密度。若立柱间距加大，主梁挠度会成为控制因素，需要增加支撑点或提高杆件规格；若层数增多，则要复核立柱的轴向受压稳定性以及层间偏心荷载造成的弯矩。支架宽度方向应与桥架或管廊宽度匹配，外侧留出管卡、法兰接头和电缆绑扎空间；层间高度不能只按管线外径排列，还要考虑电缆最小弯曲半径、接头操作空间以及强弱电分隔要求。靠近设备端时，支架末端不宜过度悬挑，必要时应增加斜拉或落地辅助支撑。

设计建模时，先确定立柱轴线和各层标高，再铺设纵向承载梁，能够快速建立整体受力骨架。随后加入横向定位梁和斜腹杆，形成侧向稳定体系，最后补充节点板、螺栓、端部连接件和管线占位参考。这样的建模顺序便于调整柱距、层高和悬挑长度，也能在方案阶段检查管线是否与厂房梁柱、吊车通道或检修平台发生干涉。对于结构工程师而言，该模型不仅是外观装配，更体现了管线集中敷设中的承载路径、模块化扩展和现场安装顺序。

在实际使用中，支架表面通常需要根据环境选择防腐处理；普通干燥车间可采用涂装，潮湿或有腐蚀介质的区域则应提高镀层或涂层等级。杆件端部和孔位加工需保证互换性，特别是多层节点处，如果孔位偏差累积，安装时会出现纵梁错孔、斜撑无法就位的问题。电缆敷设应按层分配荷载，避免某一侧集中堆放过重线缆；管线固定件也应沿纵向合理布置，在热胀冷缩明显的管路中加入滑动或补偿措施。整体来看，这类悬挂支架把分散的桥架、管卡和支撑构件整合为一套空间钢结构，适用于需要整洁走线、分层维护和充分利用上部空间的工业场景。
