采暖供热分集水器歧管结构三维设计

这套歧管组件的核心使用场景集中在分户采暖、小型锅炉换热回路以及多支路地暖系统里，现场管路排布时经常遇到热源侧只有一供一回两个接口、末端却要分出多组回路的矛盾，这类双立柱式分配歧管就是为解决这个矛盾做的结构方案。两根并行的主立管分别承担供水分配与回水汇集功能，热媒从锅炉或者换热站出口接入其中一根主杠后，通过侧向引出的多个支管接口分流到各个采暖环路，各个环路降温后的回水再汇入另一根主杠统一送回热源，整套流路形成清晰的供回分区，不会出现支路串水、流向混乱的问题。

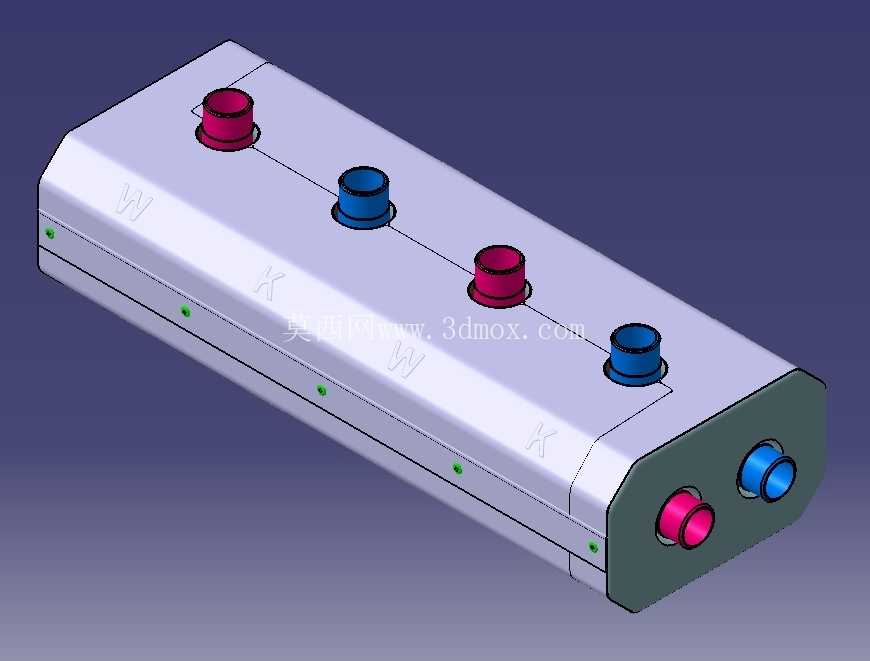

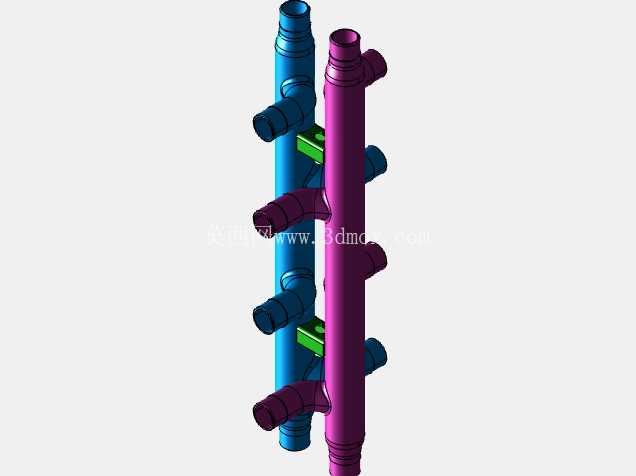

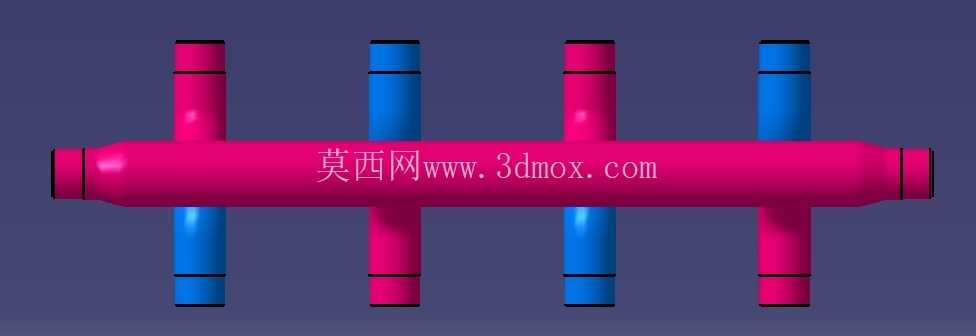

从实际安装边界来看，两根主立管采用平行立式排布，整体占用的横向空间非常紧凑，现场可以直接贴墙固定在采暖柜或者管井内部，不需要预留过大的操作面。主杠上下两端预留的同轴接口用来对接主管道，侧向伸出的支管接口沿主杠轴向按固定间距分层布置，每个接口的轴线都垂直于主杠轴线，现场配管时支路管道可以水平向外接出，接口之间的层间距预留了足够的扳手操作空间，安装阀门、排气阀或者活接头时不会出现相邻管路互相干涉的情况。主杠端部的接口口径大于侧向支路接口，匹配主路大流量、支路小流量的流道设计逻辑，流体在主杠内沿轴向流动时，各个支路的分流阻力差被控制在很小的范围内，避免最远端环路流量不足、近端环路流量过剩的水力失衡问题。

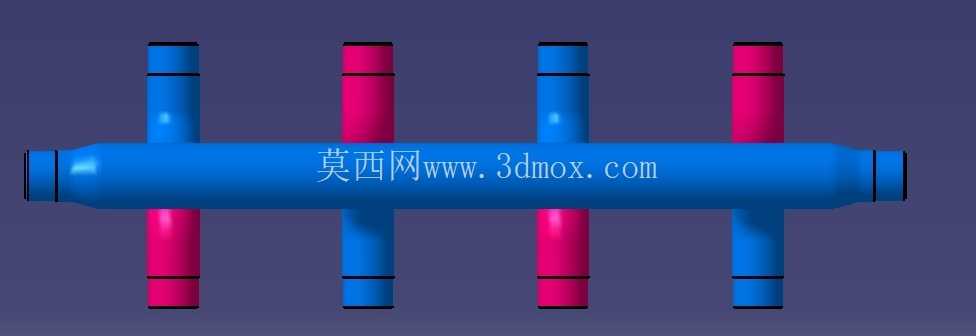

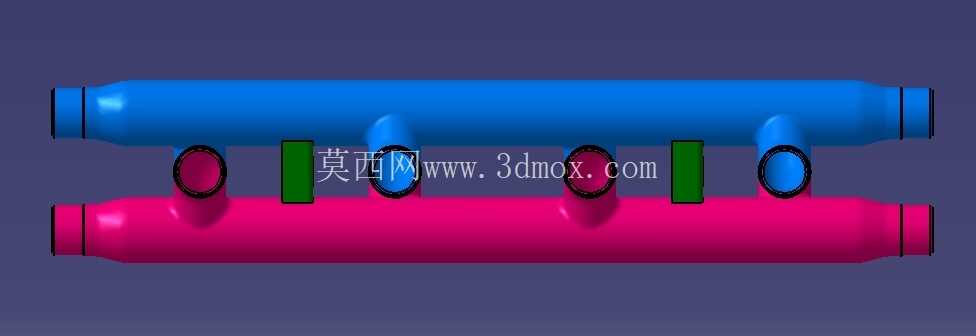

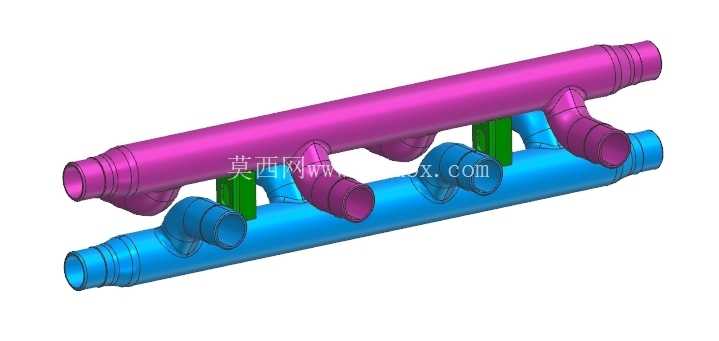

结构设计上，两根主杠之间通过几组嵌入式固定卡扣完成定位连接，卡扣卡在两根立管的外壁之间，既限制两根管道的相对径向位移，又不需要在主杠管壁上额外打孔焊接，减少了焊缝泄漏的风险点。侧向支管和主杠的连接位置采用正交贯通结构，流道转折处做了顺滑过渡，没有突兀的直角台阶，流体经过分流位置时的局部阻力损失更低，长期运行时杂质也不容易在转折处淤积。主杠整体为等径直管段，没有异形变径结构，加工时可以直接采用标准型材裁切后焊接支管，制造成本更低，后期维护时如果某个支路接口出现损耗，也可以单独对对应位置进行检修，不需要整体更换整套分配组件。

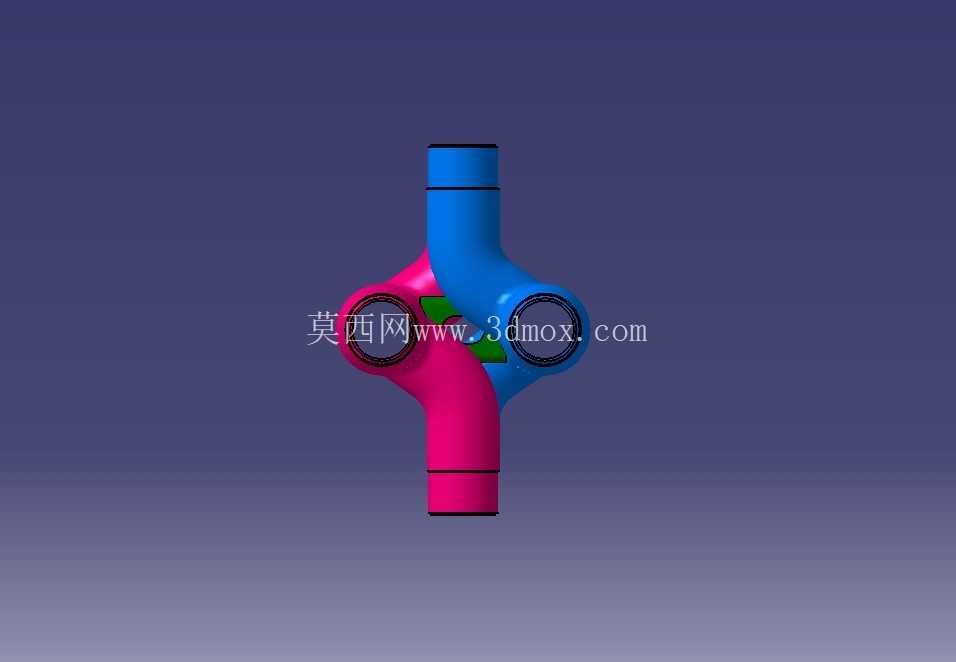

在三维建模过程中，首先要确定两根主杠的中心距，这个尺寸直接决定中间固定卡扣的跨度，中心距过小会导致两侧支管伸出后发生碰撞，过大则会让整体结构松散、浪费安装空间，建模时需要同步校验每一层侧向支管的外轮廓边界，确保供水管侧的支管和回水管侧的支管在同一层位置错开排布，不会出现空间干涉。主杠两端的接口长度要预留出管道套丝或者法兰对接的余量，端部止口的尺寸要和常用的采暖管道标准件匹配，避免现场安装时出现对接错位。侧向支管的伸出长度统一控制，既保证外接管道时有足够的操作空间，又不会因为伸出过长导致管路受力时在焊缝位置产生过大弯矩。

这类歧管在实际暖通系统里还承担着流量分配的基础载体作用，后续可以在各个侧向支管上加装调节球阀、温控阀或者流量计，不用改动主杠本体结构就能实现每个环路的独立通断与流量调节。立式排布的结构也让系统排气更加顺畅，聚集在管道顶部的气体可以通过主杠最高处的排气阀统一排出，不用在每个支路上单独设置排气点，简化了整个系统的配件配置。建模时所有接口的位置度都要严格对齐，保证后续装配阀门、管道配件时所有零件的同轴度符合工程要求，整套结构没有复杂的曲面特征，全部采用规则的圆柱特征组合而成，结构强度可靠，完全满足采暖供热系统中长期承受冷热交替水压的使用需求。
