大口径双法兰传力接头管路补偿连接件

这套三维结构对应的是给排水、市政输水、泵站出水母管以及工业循环水管线里常用的大口径双法兰传力伸缩接头，公称压力等级覆盖PN10与PN16两档，核心作用是在两段管道法兰之间建立可微量轴向调整的刚性连接，同时把管道热胀冷缩、基础沉降、设备振动带来的位移载荷通过本体和穿装螺栓传递到相邻管段，避免水泵、阀门这类设备管口直接承受额外弯矩与拉应力。

从现场装配逻辑看，这类接头通常布置在水泵进出口、大型阀门两侧、长距离直线管段分段处以及穿墙体套管附近。泵组启停时水锤冲击会让管口产生瞬时轴向窜动，混凝土基础沉降不同步也会让相邻法兰面出现平行度偏差，普通刚性法兰对接在这种工况下要么把螺栓拉到屈服，要么把设备壳体法兰掰出裂纹；传力接头中间的套筒与压盖之间保留了规定的轴向滑移间隙，安装时可以先把整体长度在调节范围内拉开或压缩，对齐两端法兰孔位后再穿装管路连接螺栓，最后沿圆周均匀紧固压盖螺栓，让密封圈在压盖斜面挤压下贴紧套筒外壁，既允许运行中微量位移，又不会把轴向力全部压在水泵或阀门法兰上。

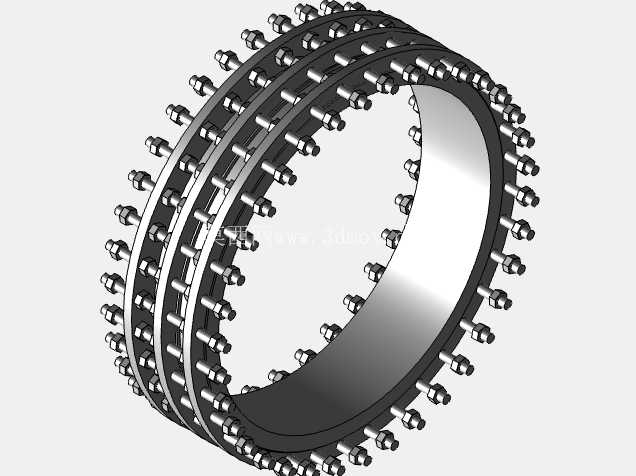

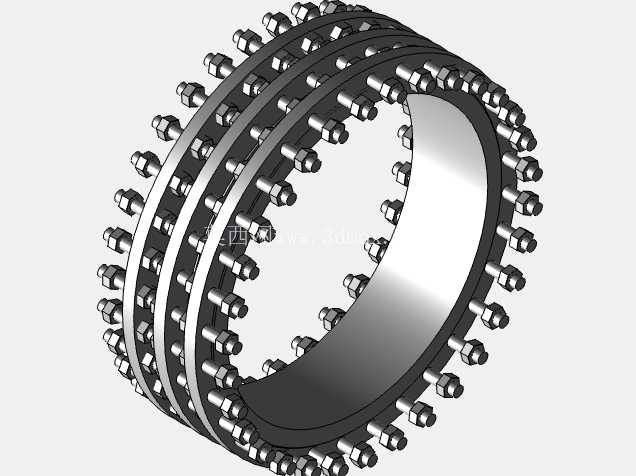

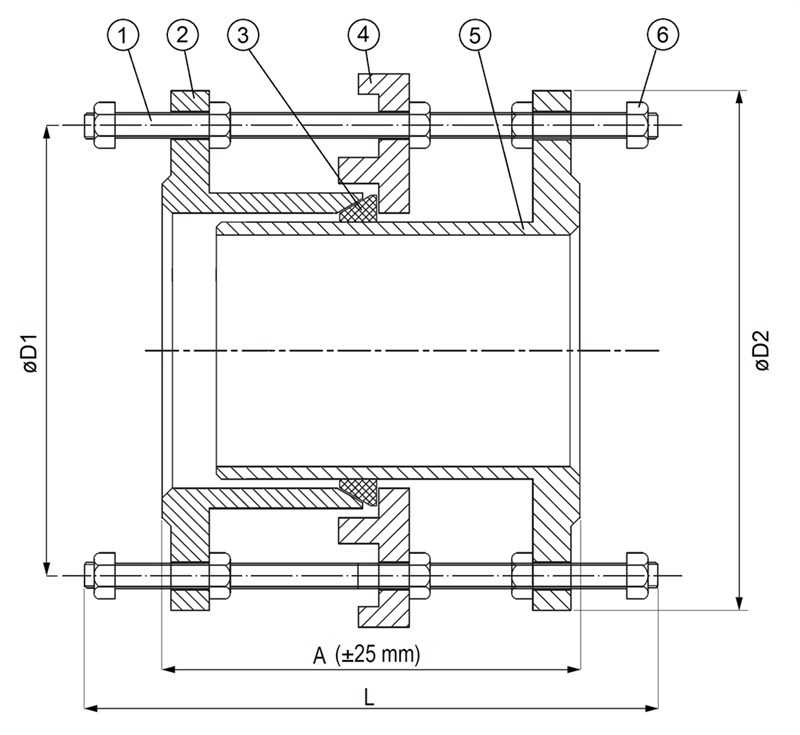

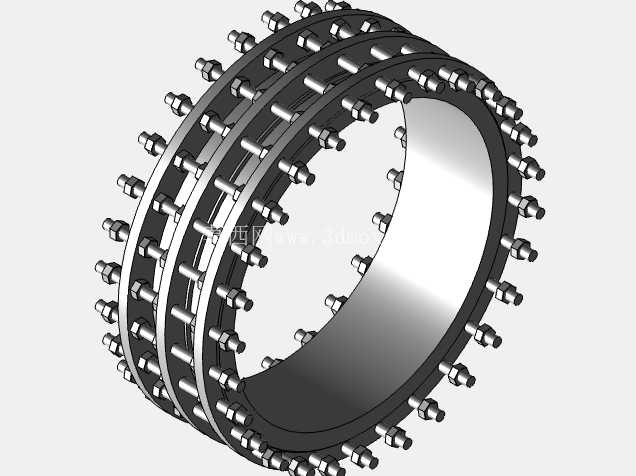

建模时首先要抓住三段式同轴主体：中间是通径与管道内径一致的主筒体，两端分别套装带法兰盘的伸缩短管，法兰盘厚度、外圆直径、螺栓孔中心圆以及孔数孔径都严格对应PN10/PN16法兰标准，不能只按外观画一个圆环。压盖是整圈分段或整体环形结构，沿圆周均匀布置两圈以上的紧固螺栓，图中密集排布的黑色六角头螺栓就是压盖压紧件，螺栓数量随通径增大而增加，目的是让密封圈周向压紧力均匀，避免局部预紧不足出现渗漏。建模过程中螺栓要按实际圆周阵列做出真实杆径与伸出长度，不能简化成小点，因为现场安装空间校核时，扳手回转半径、螺栓穿装操作间隙都要靠这些细节判断。

密封结构是设计的关键，压盖与筒体之间嵌入环形橡胶密封圈，截面多为梯唇形，压盖螺栓拧紧时压盖斜面推动密封圈径向收缩，抱紧伸缩套筒外圆；压力越高，介质压力反而会辅助推动唇口贴紧金属壁，形成自紧效果。三维装配里要把密封圈的压缩量体现出来，不能画成自由状态零间隙，否则工程图导出后无法指导装配，也没法做干涉检查。

外形尺寸方面，这类大口径接头的轴向总长度远大于同压力等级的普通法兰盘，因为需要容纳伸缩行程、压盖厚度以及两端法兰的搭接段；最大外圆不是法兰外径，而是压盖螺栓拧紧后螺栓头部外侧形成的包络圆，在管沟、管廊支架开孔以及穿墙套管设计时，必须按这个最大包络尺寸预留操作空间，不能只量筒体直径。安装边界上要注意：接头两端法兰分别对接管道法兰与设备法兰，所有穿装螺栓需要从两侧交替紧固，圆周方向分三遍拧紧到规定扭矩；接头本身不承担弯曲变形补偿，不能当成挠性接头用在需要大角度偏摆的位置，它的位移补偿以轴向伸缩和少量法兰面错位为主。

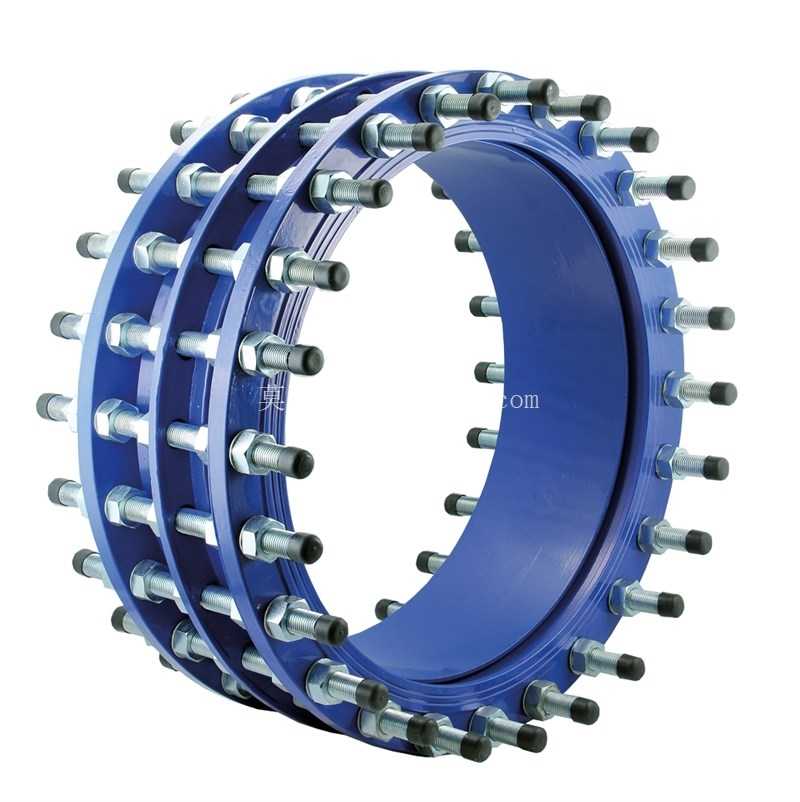

结构设计思路上，筒体与法兰材料通常选用碳钢并做防腐涂装，图中蓝色外观就是环氧防腐漆层，用于输水工况防锈；过流面保持光滑圆柱面，避免突台造成湍流压损。选型时工程师要核对三个边界：一是管道公称通径与两端法兰标准一致，二是公称压力不低于管线设计压力，三是现场安装间隙落在接头允许伸缩量范围内，留出预拉伸或预压缩余量，避免运行到极限位置顶死。三维模型把螺栓阵列、密封压盖、同轴套筒分层装配后，可以直接用于管段碰撞检查、支架间距核算以及现场预制管段长度确认，也能在装配环境里模拟法兰孔对位顺序，提前发现螺栓与周边管线、支腿冲突的问题。
