130×150×13径向轴封密封环

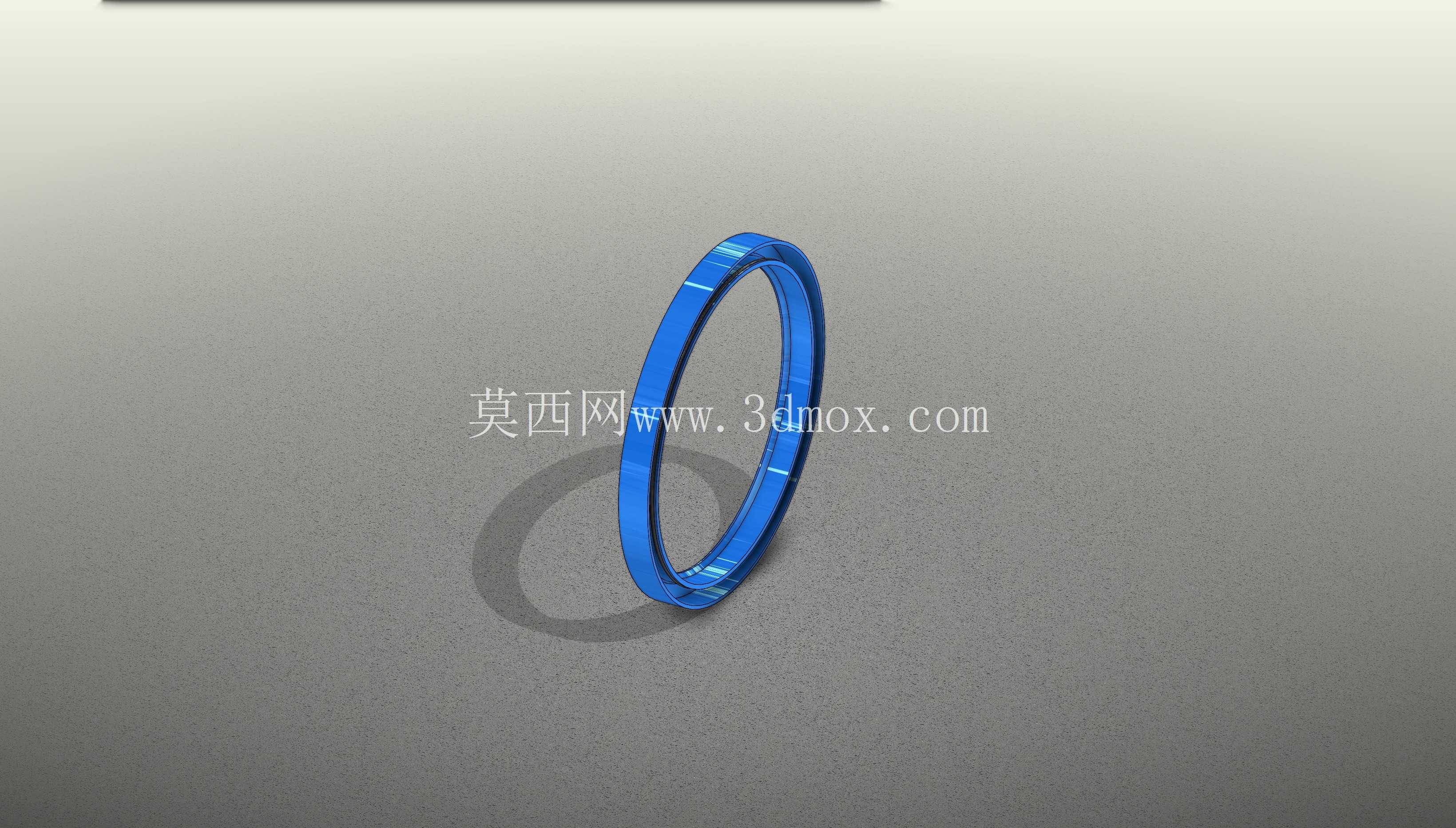

径向轴封属于旋转轴部位最常见的接触式密封元件，这一版模型围绕外径150、内径130、轴向厚度13的安装边界建立，整体呈现窄截面环形结构，适合布置在轴承端盖、箱体孔与伸出轴之间的有限空间内。现场使用时，轴封的外圈与箱体或端盖孔形成静密封，内圈唇口则在弹簧或自身弹性抱紧作用下贴附旋转轴表面，把设备内部的润滑油、液压油或润滑脂约束在腔体内，同时阻挡外部粉尘、泥水、切削液和杂质进入摩擦副。

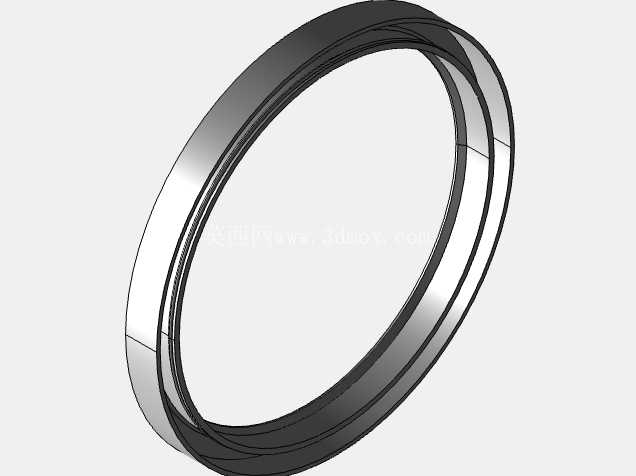

从建模过程看，这类零件不能只画一个简单圆环。轴封的有效密封依赖唇口接触带、腰部挠曲区、外圈配合面和安装导向倒角之间的几何关系。模型中保留了多层环形轮廓，能够体现唇口与外圈之间的截面变化：外圈负责在孔内定位并防止外圈随轴转动或发生渗漏，内唇则通过适度过盈形成连续接触压力。腰部需要具备一定柔性，使唇口在轴存在轻微偏心、跳动或轴向窜动时仍能跟随轴面，而不是被刚性顶开。

尺寸边界在选型时非常关键。130mm内径对应被密封轴的名义直径，150mm外径对应安装孔尺寸，13mm宽度决定端盖槽口的轴向占用。若端盖空间过薄，轴封装入后可能缺少可靠支撑；若孔位倒角处理不当，装配时唇口容易被锐边翻卷。实际设计端盖时，通常会在孔口设置导入倒角，并控制孔壁粗糙度，使外圈压入后既不松动，也不因过盈过大导致橡胶体剪切或变形。轴侧同样需要避免键槽、螺纹、毛刺等特征直接划过唇口，穿过这些部位时应使用导向套保护。

该类密封件在减速机、泵、变速箱、输送辊筒、机床主轴箱、液压马达和工程机械轮边结构中都有广泛应用。不同工况下，关注点并不相同。油润滑场合更强调唇口与油品的相容性以及高速时的摩擦温升；粉尘、泥水较多的场合，则需要考虑主唇、防尘唇或组合式密封结构；压力略高的腔体还要确认轴封是否具备承压能力，因为普通径向轴封主要面向低压或近常压润滑腔，压力过高会把唇口推开并加剧磨损。

三维建模时，环形零件适合先绘制通过轴线的半截面，再通过旋转特征生成主体。截面中应明确唇口尖端、唇口接触角、腰部过渡圆弧、外圈外径面和端面倒角。若用于设备总装，还应把轴、端盖孔、挡圈或轴承位置一并校核：轴封端面不能与轴承外圈、锁紧螺母或其他旋转件发生摩擦；唇口接触区应落在轴表面经过加工的区段，避免落在轴肩、退刀槽或粗糙焊缝附近。装配关系上，轴封一般采用孔用压装方式，外圈与孔之间不允许渗漏，唇口方向则根据密封目的确定，防油外泄时主唇通常朝向腔体内部，防外部污染时可增加朝外的防尘唇。

从维护角度看，径向轴封是易损件，寿命受线速度、轴面粗糙度、润滑状态、温度、介质和安装偏心影响。轴表面过粗会加速唇口磨损，过光又不利于形成薄油膜；轴的圆度和跳动过大，会使唇口在旋转周期内出现局部张口。设计人员在布置该零件时，不能只核对名义直径，还应把轴的硬度、表面处理、润滑方式和端盖加工精度纳入考虑。该模型以简洁环形外观呈现了轴封的基本形态和安装空间，可用于端盖结构设计、密封件选型校核、装配干涉检查以及设备维护示意，帮助工程人员在箱体与旋转轴之间建立可靠的动密封边界。
