二又二分之一英寸外丝水管接头

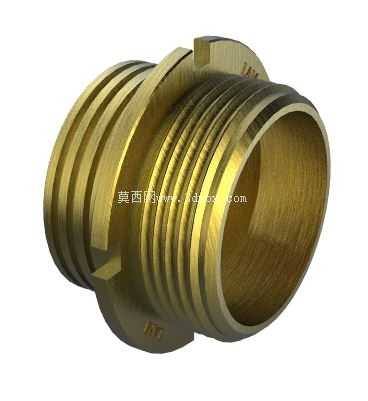

在给排水、化工流体输送以及各类工业管路系统中，管接头是承担管路对接、密封与介质导向的基础元件。本次呈现的是一款公称规格为2.1/2英寸的乳头公螺纹接头，整体采用金属棒料经车削加工成型，结构紧凑，壁厚均匀，可直接用于水管与化工管道之间的刚性连接。

从实际使用场景来看，这类接头常见于市政供水支管、循环冷却水管路、化工原料输送管线以及设备进出水口的过渡段。当现场管路一端为内螺纹接口、另一端需要通过外螺纹旋入对接时，该接头即可作为中间过渡件使用。其一端加工有连续的外管螺纹，用于旋入带有内螺纹的阀门、泵体或管路配件；另一端则为光滑的乳头插接端，可与软管、卡箍或对应规格的承插部件配合，实现软硬管之间的可靠转换。

结构设计上，接头中部设有一圈凸起的六角限位台，这一特征并非装饰，而是为现场装配预留的扳手受力位。安装时，管钳或活动扳手可卡在该六角台面上施加扭矩，避免直接夹持螺纹段造成牙型损伤。六角台两侧分别过渡到螺纹段与插接段，过渡圆角经过处理，能够减少应力集中，在管路受振动或轻微偏载时降低开裂风险。接头内部为贯通的流道，孔径沿轴向保持一致，没有明显的缩径结构，有利于降低流体通过时的局部阻力，减少压降与湍流噪声。

外螺纹段采用管螺纹牙型，螺距与牙高按照对应管径的管螺纹标准加工，牙顶与牙底光洁，旋合时能够形成足够的接触面积。实际工程中，管螺纹的密封多依赖螺纹副的紧密配合，安装时通常在外螺纹表面缠绕生料带或涂抹管螺纹密封胶，以填充牙型间的微小间隙，防止水、气体或化工介质沿螺纹渗漏。螺纹末端设有退刀槽与倒角，引导接头顺利旋入内螺纹孔，避免首牙错位造成乱扣。

乳头插接端外壁光滑，端部加工有导入倒角，便于软管顺畅套入。当配合喉箍或卡箍紧固时，软管被压紧在光滑圆柱面上，形成面接触密封，这种连接方式在需要频繁拆装或临时接驳的管路中尤为方便。接头整体外形尺寸围绕2.1/2英寸这一公称通径确定，轴向长度兼顾旋合深度与插接长度，既保证螺纹有足够的啮合圈数承受管路拉力，又使软管套接后有充分的摩擦抱紧长度。

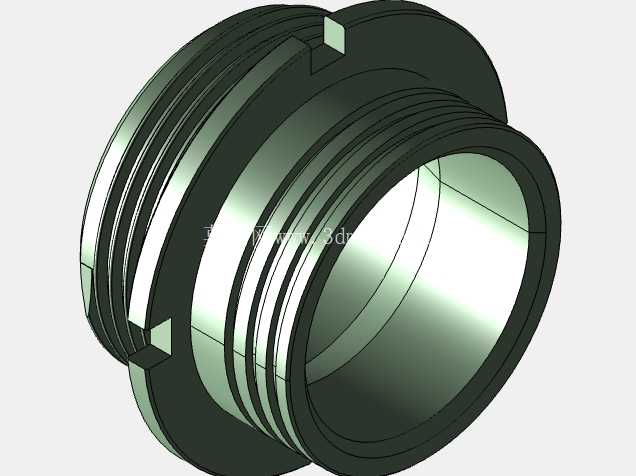

从建模角度还原该零件时，需重点把握几处关键几何关系：首先是内外圆的同轴度，流道内孔与外螺纹、插接外圆应保持同一回转轴线，否则装配后会出现偏心、密封不均；其次是六角台的对边尺寸与厚度，需满足扳手空间要求，同时避免与相邻管件发生干涉；再者是螺纹的起止位置与退刀槽宽度，要符合车削加工工艺，保证刀具能够顺利退刀；端部倒角、过渡圆角虽小，却直接影响装配导向与应力分布，建模时不可省略。

安装边界方面，选型时需确认对接管路的公称通径与螺纹标准一致，2.1/2英寸规格对应的通径较大，输送流量也相应较大，接头所处位置应预留扳手转动空间，便于现场施加安装扭矩。管路布置时应避免在接头处承受过大的弯曲载荷，必要时在邻近位置设置管架支撑，以保证螺纹连接长期处于稳定的受力状态。对于化工介质工况，还需结合介质腐蚀性选择对应的材质与密封方式，确保接头在压力与温度波动下仍能保持密封可靠。

整体而言，这款乳头公螺纹接头结构虽不复杂，却涵盖了管螺纹连接、插接密封、扳手受力、流道贯通等多个工程要素，是流体管路中典型而实用的过渡连接件。
