抽油烟机排烟管道异径变径转接环

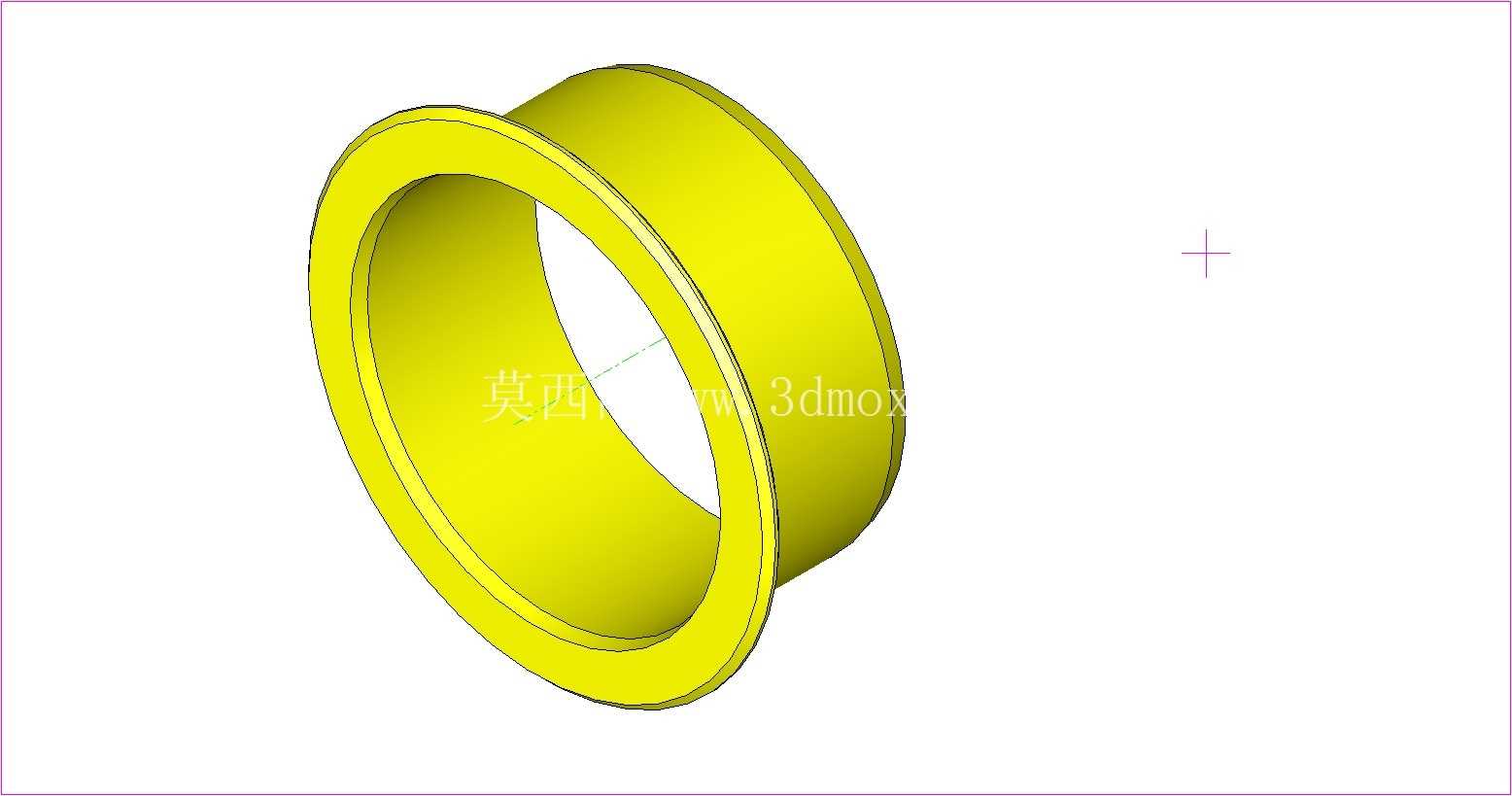

在住宅厨房与商用餐饮后厨的排烟系统改造现场，最常碰到的棘手问题，莫过于新购置的抽油烟机排烟口外径，和墙面预留的公共烟道对接管内径尺寸不匹配。不少老旧小区前期预埋的烟道对接端为D108规格，而近年主流大吸力烟机标配的排烟软管接口多为D115规格，二者直接对接要么套不上、要么缝隙过大，即便强行用铝箔胶带缠绕密封，使用一段时间后也会因风机振动、油烟积油侵蚀出现漏烟、反味，甚至油污渗漏滴落到吊顶内部。这款异径转接环正是为解决这一现场痛点开发的专用过渡构件，整体为回转体薄壁结构，一端适配D115管径、另一端适配D108管径，无需现场裁切管材、不用额外制作异形转接钣金，就能快速完成两种不同直径排烟管路的同轴对接。

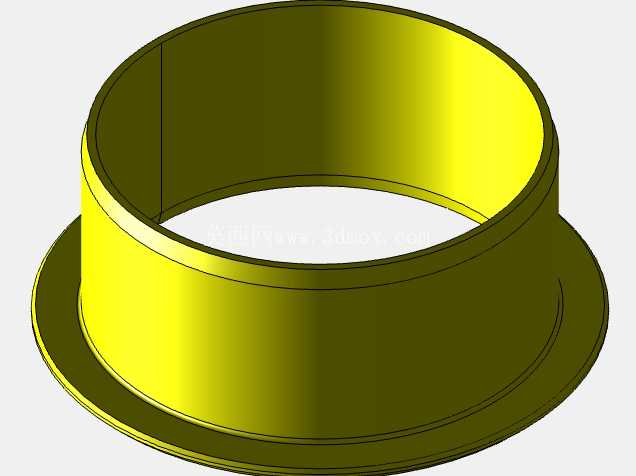

从结构设计逻辑来看，整个零件采用一体旋压或注塑成型的回转构型，没有拼接焊缝，从根源上避免了接缝处漏油烟的隐患。零件两端都设计了外翻的限位挡边：大径端的挡边外径略大于D115排烟软管的内径，安装时把软管套入环体大径段后，挡边会牢牢卡在软管端面外侧，即便管箍锁紧后受风机拉扯、管路长期热胀冷缩，软管也不会从转接环上滑脱；小径端的挡边则贴合墙面预埋烟道的端面，安装时可以在挡边与墙面之间垫一圈阻燃密封胶条，拧紧固定螺丝后就能把端面缝隙完全封死，杜绝公共烟道里的油烟倒灌进室内。环体中间的过渡段采用平缓的锥面收窄造型，没有出现直角台阶或者突变缩口，烟气从烟机侧流向公共烟道时，流道截面是连续平滑变化的，不会在变径位置形成涡流区，既可以降低排烟风阻、避免风机额外负载升高，也能减少油烟在台阶处滞留积油，降低后期油污堵塞、滴油的概率。

实际安装边界上，这款转接环的轴向长度控制得十分紧凑，不会过多占用吊顶内部的狭小空间——很多家装厨房吊顶上方的净空往往不足十公分，过长的转接头会和吊顶龙骨、顶面电线管发生干涉，短款环体嵌入后，两侧管路分别套接到位，剩余空间完全能容纳管箍和密封胶带的缠绕厚度。环体的壁厚经过合理选型：如果采用金属钣金材质，壁厚控制在1毫米左右，既保证整体刚性，套接软管时不会因管箍锁紧出现变形塌腔，又不会过重给排烟管路带来额外下垂载荷；如果采用阻燃工程塑料材质，则会在环体内壁增设多道环形加强筋，长期接触高温油烟也不会软化变形。两端配合段的圆柱面都设计了微小的拔模斜度，现场套接软管时无需涂抹润滑剂就能顺利推入，加工脱模也更顺畅。

在工程应用场景里，这类变径环不止用于家用烟机新装，也大量用在餐饮门店排烟管路改造、老旧小区烟机更换、集成灶排烟口转接等场合：比如原有公共烟道接口为D108，用户更换大吸力烟机后配D115排烟管，直接加装这个环就能完成适配；反过来如果现场是D108的设备排烟口要对接D115的主排烟管道，也可以反向安装使用，双向适配的特性让现场施工人员不需要携带多种规格的转接件备货。环体表面做了光滑处理，油烟流过时不易附着油垢，后期拆洗管路时可以直接擦拭内壁，维护难度很低。相较于现场用白铁皮手工敲制变径接头，这款标准化成型的转接环同轴度更高，两端管路对接后不会出现偏心错位，排烟时管路振动更小，风机运行的噪音也能随之降低。建模过程中需要重点保证两端圆柱面的同轴度公差，锥面过渡段的曲率连续无拐点，两端挡边的端面与轴线垂直度控制在合理范围内，才能保证安装后密封面完全贴合、管路对接顺直，不会出现别劲、密封不严的问题。
