带刻度调节手柄的双法兰蝶阀结构

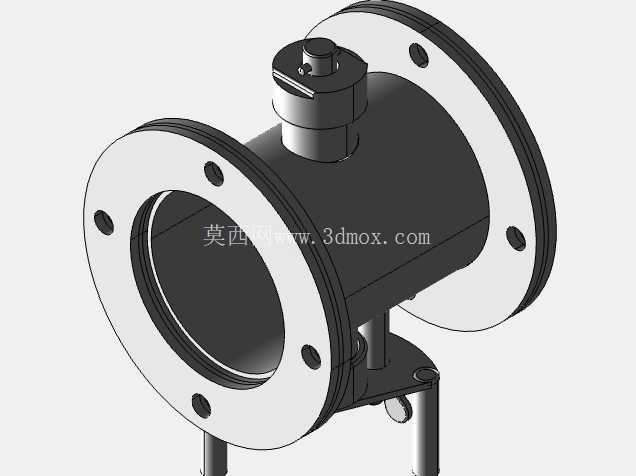

这套三维结构呈现的是一种手动调节型蝶阀，阀体上下两端均采用圆形法兰接口，适合嵌入两段管道之间，通过法兰周圈均布的螺栓孔完成对位与紧固。与常见对夹式薄型蝶阀不同，该结构把阀板容纳腔、下部刻度指示座和侧向操作手柄整合在同一阀体上，整体轮廓在轴向具有较明显的高度，适合需要直观读取开度、并依靠人工锁定阀位的管路场合。

从现场使用角度看，这类阀门常见于通风、给排水、低压流体输送以及工艺管线中的截流与调节环节。上端法兰接入来流方向，下端法兰接出下游管路，介质经过阀体中部圆筒形通道时，由内部绕轴旋转的阀板改变通流面积。阀板关闭时与阀座形成密封，开启后随转角增大逐步释放流道；它并不强调高精度流量控制，而是在允许一定压降和调节误差的系统中，提供结构简单、启闭迅速、流阻相对较低的控制手段。

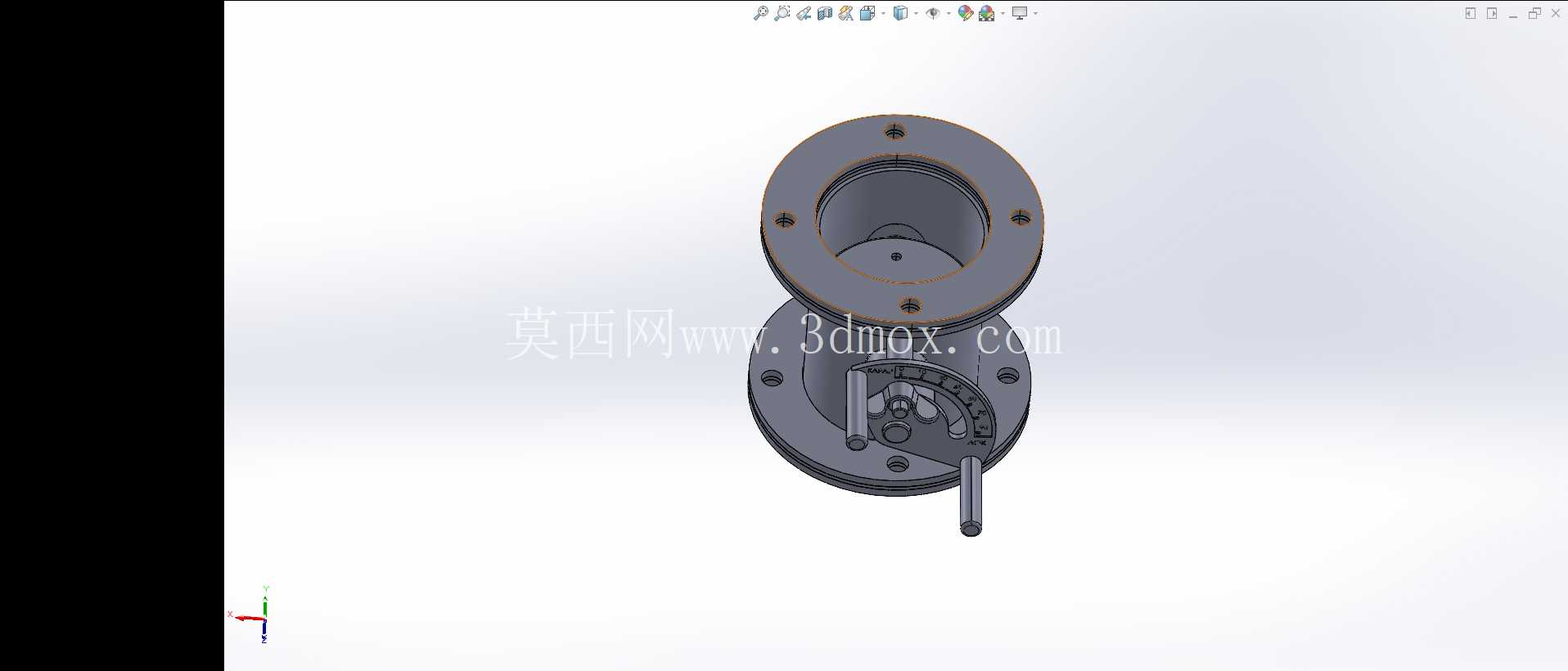

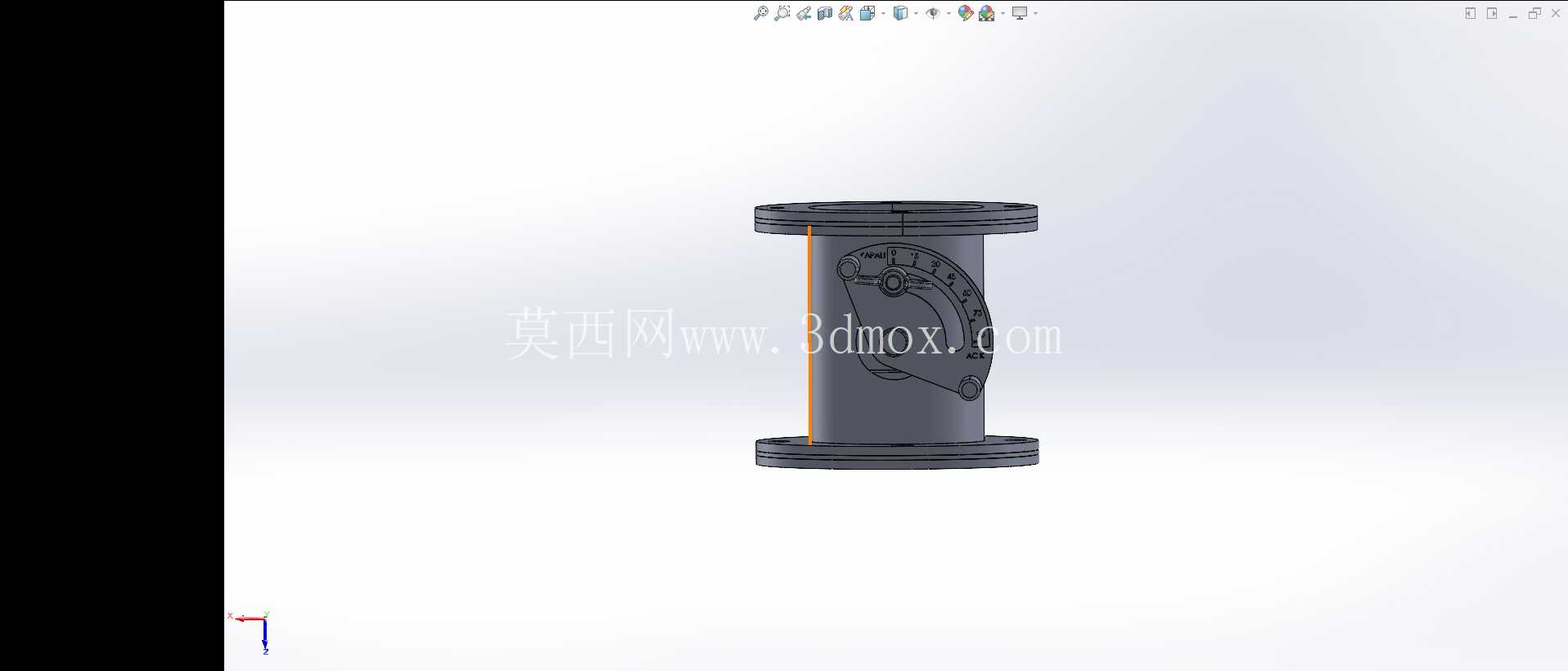

手柄布置在阀体侧下方，操作者握持杆部绕阀轴轴线摆动即可带动阀板转动。手柄根部与阀体上的刻度盘配合，刻度弧线围绕转轴分布，可标示全关、全开以及中间开度位置。这种设计的价值在于巡检和操作时不必拆卸护罩或借助额外仪表，仅凭指针与刻度的相对位置就能判断阀板大致角度。对于需要频繁切换工况、或者多条支管需要人工平衡流量的车间管线，开度可视化能减少误操作，也便于交接班时确认阀门状态。

结构建模时需要重点处理几个配合关系。其一是阀轴与阀体支承孔的同轴度，阀轴贯穿阀板并延伸至外部操作机构，若两侧支承不同轴，转动时会出现卡滞或密封面偏磨。其二是阀板与圆筒流道的间隙，模型中阀板外圆应在全开位置贴近流道壁面，在关闭位置又能完整覆盖通道，因此旋转半径、阀板厚度和阀座位置需要同步校核。其三是法兰端面与阀轴中心线的垂直度，法兰直接决定管道安装基准，端面偏斜会把管路附加弯矩传递到阀体，影响密封和轴承寿命。

外形边界方面，上下法兰外径大于阀体筒身，周向螺栓孔形成主要安装占用空间；布置设备时不能只按管道公称直径预留位置，还要给法兰螺栓穿入、拧紧工具以及手柄摆动留出操作空间。侧向手柄向下伸出后，在全开和全关两个极限位置会扫过一定扇形区域，阀门贴近墙面、平台立柱或其他管线并排安装时，应核对手柄最低点与周边构件的净距，避免操作行程被遮挡。下部刻度盘虽然尺寸不大，但其外圆也会影响检修空间，尤其是需要拆卸定位螺钉、更换弹性垫片或调整手柄锁紧位置时，正面应保留可伸手作业的区域。

设计思路上，该阀把承压壳体、连接法兰、阀轴支承和开度指示做成紧凑组合。上部法兰与筒身过渡处保留圆角，可降低铸造或焊接成形时的应力集中；下部壳体加厚形成转轴支承座，用以承受手柄传来的扭矩和阀板受到的介质动载荷。手柄端部采用细长杆形式，目的是增大力臂，使人工操作时以较小手力获得足够阀轴扭矩；但杆长也受通道附近安装密度限制，因此在三维布局阶段应同时评估人机操作高度和摆动范围。

密封与磨损是这类阀门长期运行的关键。阀板在含颗粒介质中反复转动时，边缘容易受到冲刷，阀座若采用弹性材料，还需考虑压缩量和更换便利性。模型结构上应让阀板、阀轴和密封件具备明确装配层次，避免把不可拆区域设计在需要维护的密封路径上。法兰密封面则要与管路垫片匹配，螺栓孔节圆、孔径和法兰厚度共同决定连接可靠性；建模时可把法兰作为独立特征管理，便于后续按不同压力等级或企业标准替换孔位。

从工程应用看，该结构适合在三维管路设计中作为可操作阀件进行空间校核：一方面检查双法兰连接与管道中心线的衔接，另一方面验证手柄操作扇形区、刻度盘读取方向和检修拆装路径。对于设备选型人员，可据此判断阀门在低压、大口径、要求快速启闭和粗略调节场景中的适配性；对于结构建模人员，则可围绕阀轴传动、阀板干涉、法兰螺栓装配和开度指示机构继续细化内部零件。
