RAMS底部安全阀液压管路结构设计

　　在液压系统的管路布局中，底部安装的安全阀往往承担着系统末端压力泄放的关键作用，这类阀件通常布置在液压缸、蓄能器或者低位管路的最低点位置，既要兼顾管路内介质的顺畅流通，又要在压力超阈值时快速开启泄放，避免管路或者执行元件因为憋压出现密封损坏、结构变形甚至爆裂的风险。这款双出口结构的底部安全阀，采用下方法兰对接、上方双管路接口的布局，在实际应用场景中，多适配于需要同时向两条支路分配介质、同时在低位完成超压泄放的液压回路，比如工程机械的支腿液压回路、大型压机的底部补油回路、船舶液压系统的低位管路段，这类场景里管路往往存在低位积液、压力波动频繁的问题，单出口的安全阀很难同时满足分流和泄压的双重需求，双出口的结构可以在不额外增加三通接头的前提下，直接完成两路管路的对接，减少管路接头数量，也就降低了潜在的泄漏点。

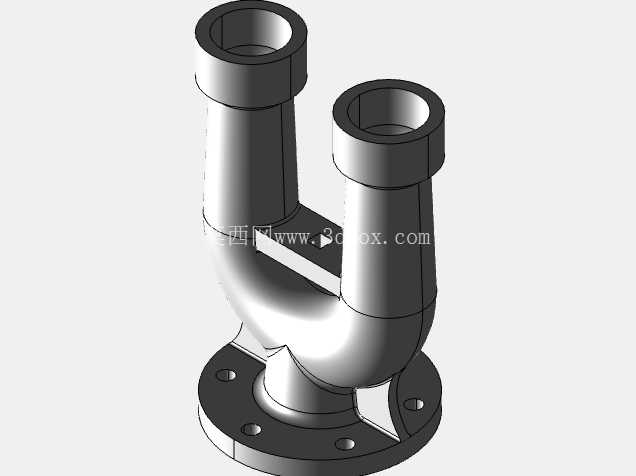

　　从结构设计思路来看，阀体整体采用Y型流道布局，下方的法兰端作为介质入口，直接对接设备或者主管道的底部接口，法兰盘上均匀布置四个螺栓孔，安装时可以通过螺栓直接压紧在对接法兰面上，密封面采用平面加密封槽的常规设计，适配耐油橡胶垫或者金属缠绕垫，能够满足中低压液压回路的密封需求。流道从入口处向上延伸后分成两个对称的支路，分别通向两个上方的圆柱形接口，两个接口的外径、壁厚完全一致，采用承插式或者外螺纹对接的形式，可以直接和硬管、软管总成连接，接口端部的加厚凸缘设计，是为了避免管路安装时拧紧力矩过大导致接口变形，同时也能增强接口处的抗振动能力，在设备运行产生持续振动的工况下，加厚的凸缘可以减少应力集中，避免接口根部出现疲劳裂纹。这款阀的安装边界需要重点关注，法兰端的对接面必须保持水平，否则两个上方接口的朝向会出现偏移，导致后续管路对接时出现别劲的问题，长期运行下别劲的管路会给阀体接口施加持续的侧向力，容易造成密封失效。两个出口的中心距是固定值，在前期管路布局时就要提前核算好管路的弯曲半径，避免因为中心距不匹配导致管路强行装配。阀体的流道内壁做了圆弧过渡处理，没有直角拐点，介质在流道内流动时的阻力更小，压力损失可以控制在较低水平，同时在泄压时，介质可以顺着圆弧流道快速从两个出口分流，不会在阀腔内形成紊流，也就减少了泄压过程中的振动和噪音。

　　从功能特性上来说，这款阀集成了管路对接和安全泄压的双重作用，不需要在管路上额外加装三通接头和独立的安全阀组，能够有效节省管路的安装空间，对于布局紧凑的液压站或者设备内部管路来说，这种集成式的结构可以大幅减少管路占用的空间，同时减少装配的工作量。在实际选型时，需要重点核对法兰的安装孔距、接口的通径尺寸，确保和现有管路的参数匹配，同时要根据系统的工作压力选择对应压力等级的密封件和内部弹簧组件，虽然外部结构一致，但是不同压力等级的安全阀内部弹簧刚度、密封面的压紧力设计都有区别，如果选型不当，会出现压力未到阈值就提前泄放，或者压力超阈值后无法及时开启的问题。

　　在三维建模过程中，这类阀件的建模重点在于流道的顺滑过渡，以及法兰安装孔、接口尺寸的参数化设计，确保各个配合尺寸的公差符合机械设计的标准，比如法兰螺栓孔的位置度公差、接口的圆柱度公差，都要在建模时提前考虑，避免后续生成工程图或者做装配干涉检查时出现尺寸偏差。另外，阀体的壁厚设计也经过了强度校核，在额定工作压力下，阀体各个部位的应力都处于材料的许用应力范围内，尤其是流道分叉的位置，是应力集中的高发区域，建模时特意做了加厚处理，并且在分叉处做了大圆角过渡，降低应力集中系数，提升阀件的整体使用寿命。在实际安装时，法兰端的螺栓要按照对角顺序分次拧紧，避免因为单侧压紧力过大导致法兰面倾斜，造成密封泄漏，两个上方的管路接口在对接时，要保证管路和接口的同轴度，不要用管路的变形来补偿安装偏差，否则长期运行下的交变应力会导致接口处出现泄漏甚至断裂。这类底部安全阀在日常维护时，只需要定期检查法兰密封面和接口处有没有泄漏，定期校验泄压阈值即可，因为结构相对简单，没有复杂的内部流道和易损件，维护成本相对较低，非常适合在工况相对恶劣、维护空间有限的场景下使用。
