带球阀地震工况V形环管管路组件

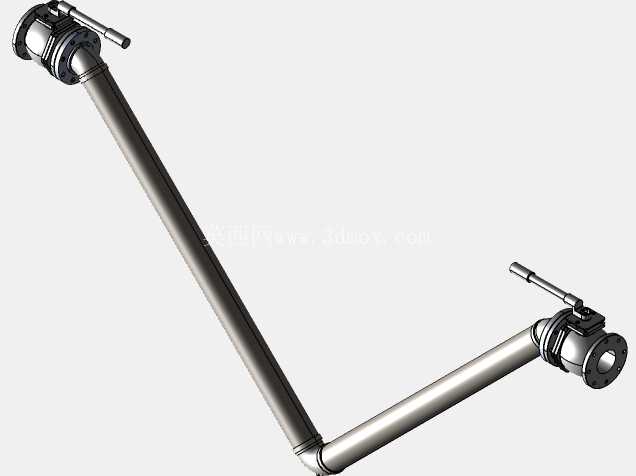

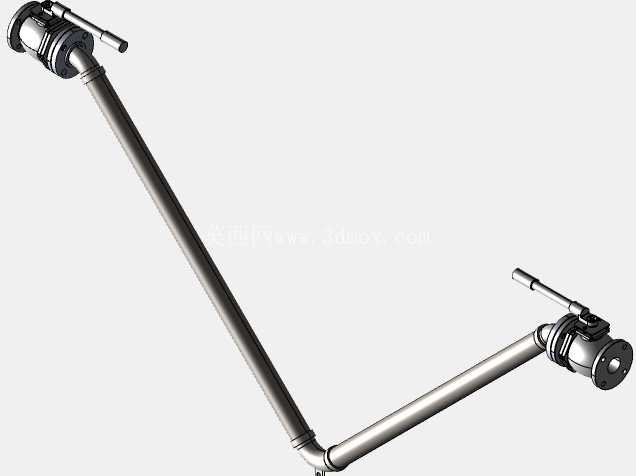

这套V形环管组件的建模出发点，并不是单纯把两根直管和两个阀门摆成折角，而是围绕现场管路在地震位移、热胀冷缩和设备接口错位同时存在时的吸收能力来展开。两端均配置带操作手柄的法兰式球阀，中间由两段长直管形成非对称V形布置，管段在空间中承担柔性补偿段的作用。与短直连管路相比，这种折角环管能够在端点发生相对平移或角偏转时，通过管段自身的几何变形降低法兰口和阀门壳体承受的附加载荷，尤其适合泵组、储罐、压缩机橇块等存在振动与基础沉降差异的连接位置。

从实际用途看，组件两端球阀承担截断与隔离功能。正常运行时阀门全开，流道经过阀体和长距离V形管段；检修、切换或下游设备拆离时，可分别关闭两端阀门，把中间管段与上下游系统隔开。手柄位置、阀杆高度和法兰朝向都按照操作空间进行了布置，避免手轮或手柄在开启、关闭过程中与相邻管道、护栏、设备外壳发生干涉。阀体端部采用ANSI FL法兰连接，法兰盘厚度、螺栓分布圆、密封面外径和管口通径在模型中保持一致，便于在装配阶段直接与同等级管道、设备管口或垫片紧固件匹配。

结构上，V形弯折并不是随意取角。两段管道的长度比例、弯折点位置和两端阀门轴线方向共同决定了补偿能力。若弯折角度过小，管路接近直管，端点横向位移时法兰弯矩会迅速增大；若弯折角度过大，又会增加占地轮廓和流体阻力。当前模型把弯折段放在较低位置，两端阀门分别朝向不同的接口方向，使管路在水平面和立面方向都具备一定挠性。长管段不是孤立零件，它与端部阀门、法兰和短接形成连续传力路径：介质压力产生的轴向力通过管壁传到法兰，位移载荷则在弯折处分解为多个方向的弯矩和扭矩，设计校核时需要重点关注弯头附近、阀盖连接区以及法兰螺栓的受力状态。

外形尺寸方面，模型的安装边界主要由两端法兰端面、阀门手操作范围和V形管最低点构成。布置时不能只测量管道中心线长度，还要给阀体两侧法兰螺栓预留穿入和拧紧空间，给手柄旋转预留无障碍扇形区域。V形管向下或侧向探出的部分，应与地面、平台梁、电缆桥架和保温层保持净距；若现场需要保温，管壁外轮廓还应额外叠加保温厚度，避免低温或高温管路与支撑件直接接触。端部法兰的密封面应在安装前核对平行度和同轴度，虽然柔性环管可以吸收一定偏差，但不应把法兰强力对口作为常规安装方式，否则会把持续预应力施加到球阀壳体和密封副上。

建模过程中，管路中心线、法兰端面和阀杆方向需要保持清晰的装配约束。两段长管采用统一管径，弯折处通过平滑过渡连接，减少流道突变；阀门模型保留了阀体、阀盖、法兰盘、阀杆、手柄和连接紧固件的主要外形，能够用于干涉检查、操作空间评估和橇装布局。对于结构设计人员，该组件可作为管道柔性分析的几何参考，进一步在专业校核中加入管径、壁厚、材质弹性模量、内压、地震位移和端点约束；对于设备选型人员，则可据此判断球阀通径、法兰等级、手柄形式和检修空间是否满足现场要求。

在工程现场，这类环管常见于需要兼顾截断与位移补偿的管线接口。它不像波纹补偿器那样依靠薄壁柔性元件吸收位移，而是利用管段几何形状提供弹性变形，因此流道更通畅，压降低，也不易在补偿器位置形成介质积存。但它的代价是占用更大的平面或立面空间，并且弯折管段需要合理支吊。支架设置不能把V形管完全锁死，应根据位移方向选择导向、滑动或限位支撑，使管道在热位移和地震晃动时有受控运动路径，同时避免阀门重量和管段重量全部叠加到设备管口上。

流体经过球阀和弯折管段时，阻力主要来自阀体内部流道、弯折方向变化以及法兰接口。全开状态下球阀流道接近直通，压降较小；V形段带来的转向会造成局部水头损失，在长管路或高流速系统中应结合流量、介质密度和黏度核算。若介质含固体颗粒或易沉积物料，弯折低点还需考虑排净、冲洗或坡度布置，避免停机后积液。模型把阀门置于两端，也有利于在维护时对中间环管进行吹扫、排凝和隔离。

从三维装配角度看，该组件的价值在于把阀门、管道、法兰和操作件作为一个整体表达，而不是单独展示某个零件。设计者可以在总装中直接检查两端接口是否与设备管口对齐，手柄是否能达到90度开关位置，法兰螺栓是否能从外侧装拆，V形管外轮廓是否越过平台边界。对于需要进行抗震布置的管线，这种几何形式提供了一个直观方案：通过合理的弯折长度和端点方向，让管道在允许范围内变形，同时把球阀保持在可操作、可维护、可更换的位置。
