带多安装孔的圆形密封端盖结构设计

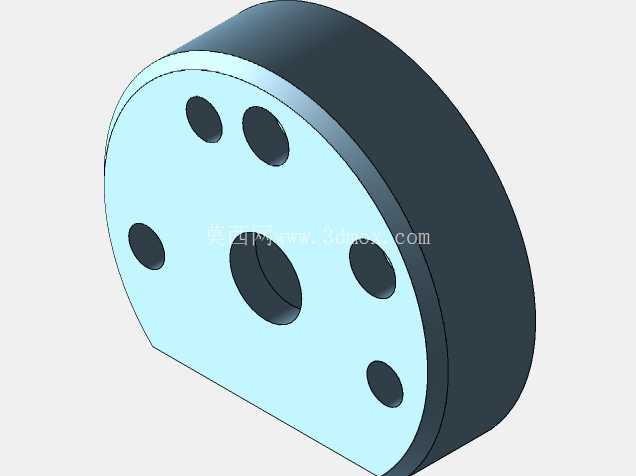

　　这类带多安装孔的圆形密封端盖，在流体输送管路、小型压力容器、液压阀组集成块、泵体端部密封场景中应用十分广泛，核心作用是实现腔体端部的静密封，同时为内部轴类零件提供端部限位、防尘防异物侵入的防护，部分工况下还能承受腔体内一定的介质压力，避免流体泄漏。从结构设计逻辑来看，该端盖采用圆形主体轮廓，匹配多数圆形腔体的端部接口形态，主体厚度根据承压等级做了对应设计，端面做了平整加工处理，能够配合密封垫片实现端面的紧密贴合，避免密封面出现压合间隙导致的泄漏问题。

　　端面上的中心大孔为轴件穿设预留空间，孔壁可根据实际工况加装轴用密封圈或者轴套，实现动密封或者轴件的径向定位；围绕中心孔均匀分布的五个小孔为安装固定孔，孔位排布做了角度均分处理，能够保证螺栓锁紧时端盖受力均匀，避免局部压合过紧导致密封垫片变形不均，或是局部压合力不足出现密封失效的问题。端盖的侧边做了平直切边处理，并非完整圆形，这个结构设计主要是为了适配安装空间受限的场景，避免端盖与周边相邻的管路、结构件发生干涉，同时也能在安装时提供周向定位基准，方便安装人员快速对齐孔位，提升装配效率。

　　从安装边界来看，该端盖的外径尺寸匹配对应腔体的端部止口尺寸，切边位置的最小宽度需要满足安装时的扳手操作空间要求，固定孔的孔径匹配对应规格的连接螺栓，中心孔的尺寸公差根据配合需求做对应设置，如果是仅做穿轴无配合需求，孔径可留适当间隙，如果需要加装密封圈或者轴承，孔位公差需要按照对应配合等级做精度控制。在实际选型应用中，这类端盖的材质可根据工况介质选择，普通水介质、低压工况可采用铸铁或者普通碳钢加工，有腐蚀介质的工况可选用不锈钢或者工程塑料材质，密封面的粗糙度需要控制在合理范围内，过于粗糙会导致密封垫片无法完全填充表面微观凹坑引发泄漏，过于光滑则容易导致垫片受压后滑移错位。设计这类端盖时，首先需要确认腔体端部的止口尺寸、安装孔的分布圆直径、中心轴的直径，再根据腔体的工作压力计算端盖所需的最小厚度，避免承压时端盖发生挠曲变形导致密封面分离；固定孔的数量和排布需要结合端盖尺寸确定，小尺寸端盖可采用3-4个固定孔，大尺寸或者高压工况下需要增加固定孔数量，保证密封面压合力均匀分布。该端盖的切边结构除了防干涉、定位的作用外，还能在拆卸时提供撬动的受力点，方便维护时将端盖从腔体止口中撬出，避免在端盖表面随意撬动造成密封面损伤。

　　在三维建模过程中，这类零件需要重点关注孔位的位置度公差，保证安装时孔位能够与腔体上的螺纹孔精准对齐，中心孔与端盖安装基准面的垂直度需要控制在合理范围内，避免穿设的轴件出现偏斜，导致轴封偏磨泄漏。实际生产加工时，端盖的密封面需要做精加工处理，去除飞边毛刺，固定孔的孔口可做倒角处理，避免螺栓锁紧时刮伤螺栓螺纹，也能去除孔口的锐边防止安装人员划伤。这类密封端盖虽然属于小型基础零部件，但在整套设备的密封可靠性中起到关键作用，设计时如果忽略孔位排布的均匀性、密封面的平面度要求，很容易在设备运行过程中出现泄漏问题，轻则造成介质损耗、现场环境污染，重则可能因为介质泄漏引发设备故障甚至安全事故，因此在设计阶段就需要结合实际工况的压力、介质、安装空间做全面的校核，不能仅按照经验随意绘制尺寸。
