ARO0.5英寸气动隔膜泵结构设计

这款0.5英寸规格的气动隔膜泵，在中小流量流体输送场景里的适配性非常突出，日常做车间流体管路改造、小型加料系统搭建的时候，这类小口径隔膜泵的选型频次很高。从结构设计逻辑来看，它采用压缩空气作为动力源，不需要额外配置电机驱动单元，整体没有复杂的轴封结构，靠两侧隔膜的往复形变改变腔室容积来完成吸排液动作，这种结构天生就适合输送带有细小颗粒的介质、高粘度流体或者有腐蚀性的化工物料，不会出现轴封渗漏的问题，在易燃易爆的作业场景里也不会产生电火花，安全冗余度更高。

从实际安装边界来看，这款泵的进出口采用标准内螺纹连接，0.5英寸的通径匹配常规的小口径流体管路，不需要额外做变径转接就能直接对接现场管线，整体安装 footprint 紧凑，不管是固定在设备机架侧面、移动小推车上做临时输送，还是嵌入小型自动化加料单元里都不会占用过多安装空间，泵体的进出液口方向可以根据现场管路走向做调整，安装灵活性很强。泵体的气阀部分做了集成化设计，没有外露的复杂气路管线，日常维护的时候只需要拆开两侧的泵盖就能更换隔膜和阀球，不需要把整台泵从管路上完全拆下来，现场运维的工作量很小。

在功能特性上，这款泵可以通过调节进气压力来灵活改变输出流量和扬程，不需要加装变频控制单元就能实现流量的无级调整，启动的时候不需要灌泵，自吸能力可以满足常规低位槽罐的吸料需求，空转的时候也不会对泵体本身造成损坏，这一点在很多无人值守的间歇加料场景里非常实用，不会因为来料中断导致泵体烧毁。泵体的过流部件没有相对运动的摩擦副，输送含固体颗粒的浆料时，颗粒不会卡在运动部件之间造成卡泵故障，在污水处理药剂投加、小型涂装线涂料输送、化工车间小批量溶剂转运这些场景里，这类小规格隔膜泵的故障率比同流量的离心泵低很多。

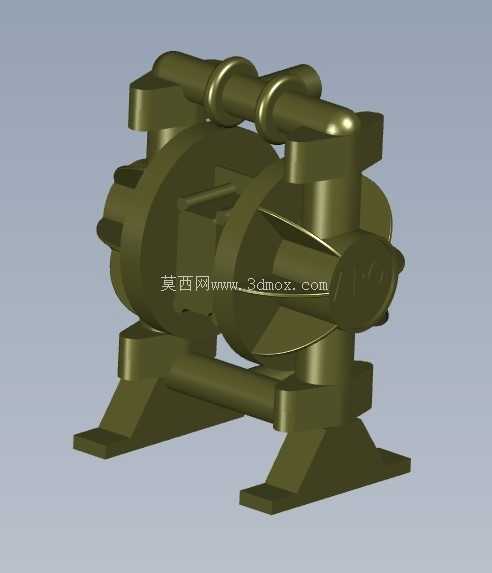

做三维建模的时候，这款泵的结构拆分逻辑完全贴合实际装配关系，两侧的隔膜室、中间的气阀总成、进出口的单向阀组都做了独立的零件拆分，每个配合面的止口尺寸、密封槽位置都按照实际加工公差做了还原，不管是用来做管路系统的装配干涉检查，还是做泵类产品的结构参考设计，都能直接提取对应的安装尺寸和配合参数。模型里的气路通道走向、隔膜的往复运动行程都做了准确还原，在做设备动作仿真的时候，可以直观看到隔膜往复运动时腔室的容积变化，理解这类容积式泵的工作原理，对于刚接触流体输送设备选型的结构设计人员来说，也能通过模型快速掌握小口径气动隔膜泵的结构组成和安装要点，避免选型的时候出现安装尺寸不匹配、接口规格选错的问题。

在实际车间应用里，这类小规格隔膜泵经常被用来做机床切削液的槽间转运、小型反应釜的助剂滴加、废水处理环节的药剂输送，因为不需要接电，在潮湿的作业环境里也不用担心漏电风险，整体重量较轻，单人就能完成搬运和安装，临时需要变更输送点位的时候不需要调用吊装设备，现场调整非常方便。泵体的外壳采用硬质金属材质，表面做了防腐涂层处理，在普通工业环境里长期使用也不会出现壳体锈蚀的问题，连接螺栓的规格统一，日常更换易损件的时候不需要准备特殊规格的工具，普通的内六角扳手和活动扳手就能完成全部拆装操作。
