脚踏式小型手动真空吸泵结构设计

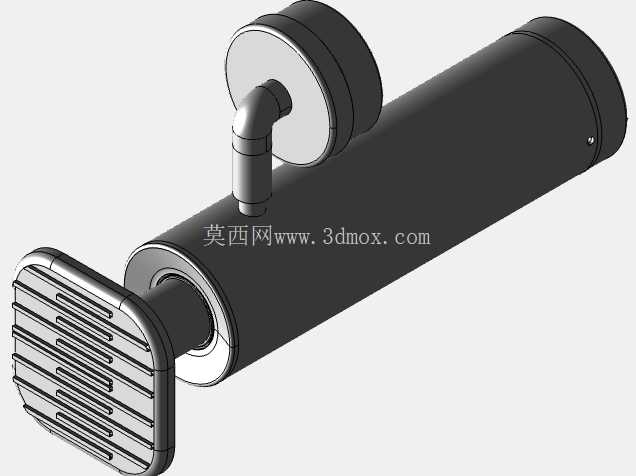

　　在实验室小容量液体移取、小型电子元器件手工拾取、教学演示气动原理等场景中，这类脚踏驱动的小型手动气泵是非常实用的手动气源/真空发生部件，不需要外接电源或压缩空气管路，完全依靠人力踩踏即可完成抽气或负压建立的动作，适合无配套动力源的零散作业场景，也常作为教学演示器材帮助学习者理解容积式泵的工作逻辑。从结构设计逻辑来看，这款泵采用卧式圆柱缸体作为核心容腔主体，缸体一端设置带防滑纹路的脚踏驱动端，踩踏时驱动端带动缸内活塞做往复直线运动，通过缸体端部集成的单向阀组控制气流方向，实现连续抽气功能；缸体侧上方设置弯管式气嘴接口，可直接插接适配内径的软质气管，外接吸盘或者小型抽气容器，接口采用90度弯管设计，能避免气管在踩踏操作时与作业台面发生干涉，也能减少气管弯折导致的气路堵塞问题。

　　缸体另一端设置端盖密封结构，端盖上预留的紧固螺钉位置保证了缸体容腔的密封性，避免活塞往复运动时出现漏气导致负压不足的问题。从安装边界来看，整个泵体的卧式布局不需要额外的固定支架，直接放置在平整地面即可使用，脚踏端的防滑格栅纹路可以增大鞋底与驱动面的摩擦力，踩踏时不会出现打滑偏移的情况，整体长度适配成年人坐姿下的脚部操作范围，不需要刻意调整坐姿即可完成踩踏动作，操作时手部可以完全解放出来处理需要负压吸附的工件，相比手持手动泵的操作方式效率更高。在功能特性上，这款泵依靠人力驱动的特性决定了它的输出负压范围适配小流量、低负压需求的作业，不会因为压力过大损坏轻薄的吸附对象，比如拾取薄型硅片、纸质试样、小型塑料零件时，不会出现吸力过大导致工件变形的问题；缸体与活塞的配合间隙经过设计优化，往复运动的阻力适中，长时间踩踏操作也不会出现过度疲劳的情况，侧置的气嘴接口可以根据使用需求更换不同规格的接头，适配不同管径的气管，拓展使用场景。

　　设计过程中优先考虑了操作的便捷性，没有设置多余的操作部件，整体结构仅包含缸体、活塞组件、单向阀组、驱动踏板、气嘴几个核心部分，零件数量少，后期维护时只需要定期检查活塞密封圈的磨损情况即可，不需要复杂的拆解工序；缸体采用等径圆柱结构，加工时可以直接选用标准圆管型材作为坯料，减少了额外的成型工序，降低加工成本，踏板部分的圆角设计避免了操作时棱角磕碰脚部的风险，所有外露的棱边都做了倒钝处理，符合手动操作设备的安全设计要求。

　　在实际选型适配时，需要注意这款泵的抽气速率适配小容积容腔的抽真空需求，如果连接大容积容器，需要多次踩踏才能达到目标负压，更适合单次作业抽气容积在几百毫升以内的场景，比如实验室的小型抽滤装置辅助抽气、电子维修时拾取小型贴片元件、教学实验中演示负压吸附原理等场景都能适配；气嘴的连接方式采用插接式结构，不需要额外的紧固件密封，气管插接后依靠橡胶的弹性即可实现密封，拆装非常方便，适合需要频繁更换气路连接的作业场景。整体结构没有复杂的传动部件，活塞的往复运动直接由脚踏踏板驱动，动力传递路径短，能量损耗小，踩踏的力直接作用在活塞上，操作反馈清晰，使用者可以通过踩踏的力度和频率直观控制负压建立的速度，避免吸力过大损坏工件。
