衬里水池HDPE吸水管歧管结构

该套吸水管歧管主要布置在带衬里的储液池内部，服务于油气工况下压裂水池、储水池或类似敞开式液池的取水作业。现场液体由池内多点吸水口汇集后，经水平干管输送至池外离心泵入口，为后续压裂补液、循环输送或工艺供水提供稳定吸入流道。模型把池底吸水支管、池壁穿越段、池外汇流干管及泵接口之间的关系完整表达出来，适合在管路布置校核、衬里池开孔协调和泵吸入系统设计时使用。

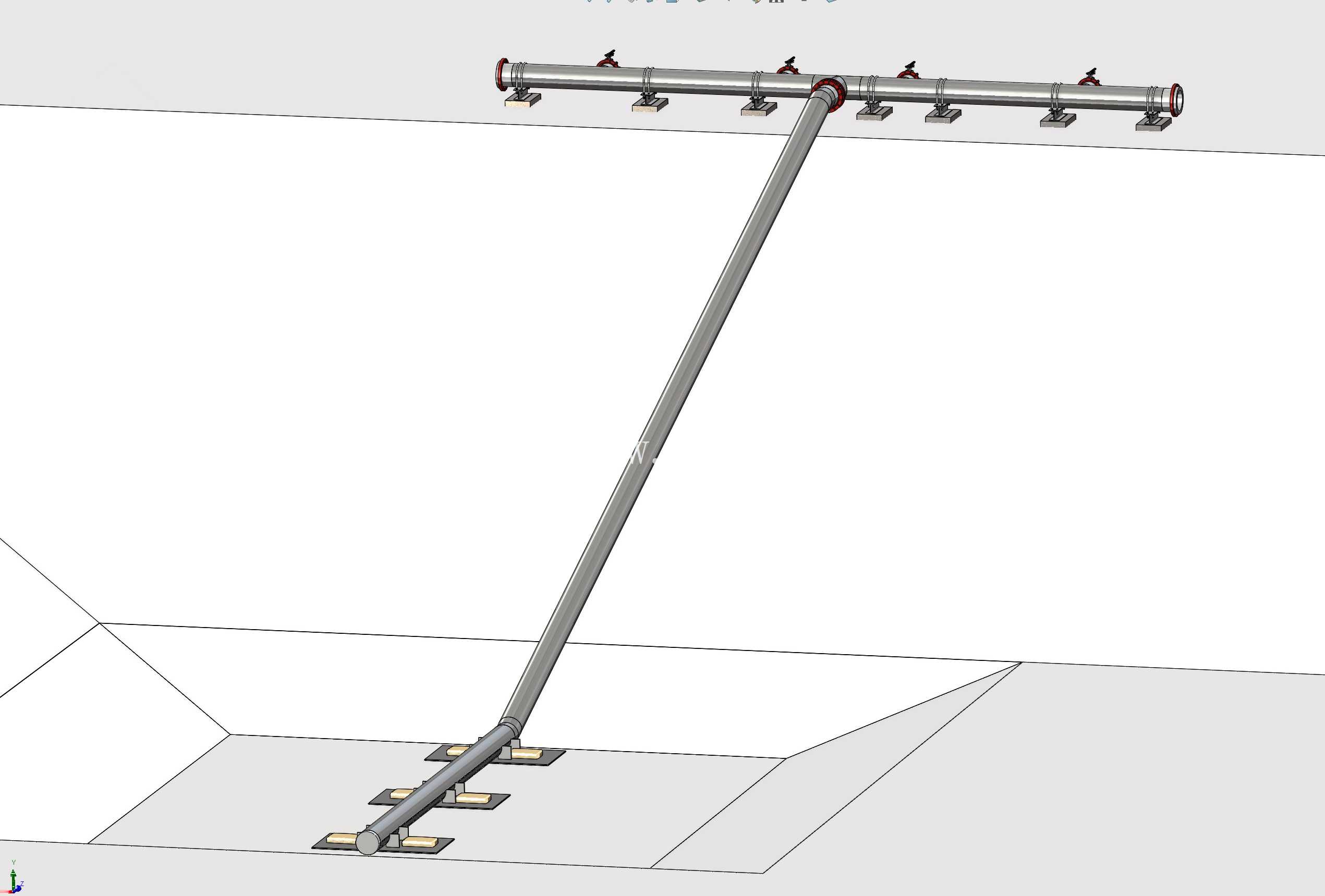

从实际用途看，歧管并不是单根简单管道，而是承担均匀取水、降低局部涡流、减少池底沉积影响以及方便多台泵接入的功能。池内部分采用贴近池底的布置方式，吸水口通过固定支座与基础连接，端口朝向和高度需要兼顾最低运行液位。多个吸水点沿池底展开，可避免单一吸口在大流量工况下形成过强旋流，也能降低空气卷入泵入口的风险。管道在池角处转向后沿池壁延伸，穿越衬里层和混凝土边界，再与池外水平主管连接。

结构设计上，池内管段重点考虑衬里防护与安装可达性。吸水口下方设置垫板和锚固组件，使载荷不直接作用在柔性衬里上，而是传递到混凝土基础或预埋支撑点。支座位置避开管道弯头和法兰的高应力区，同时给管道热胀冷缩和安装偏差留出调整空间。池壁穿越位置是整套系统的关键边界，管道需要在穿过衬里、防水层和结构壁时保持密封连续性，模型中可据此复核套管、密封件、压紧法兰以及补强板的布置空间。

池外干管沿设备区一侧敷设，管线上设置多处阀门和接口，用于切换、隔离、排气或检修。阀门操作高度、手轮方向和法兰检修间距在三维状态下更容易判断，尤其是泵入口附近，应保证直管段、弯头和变径位置不会造成过度偏流。管道支架按载荷分布设置，弯头、阀门和法兰附近不宜采用跨距过大的悬空布置。干管端部的封头和侧向接口可根据泵组数量进行扩展，但新增接口时需要重新核算吸入阻力与各支路流量分配。

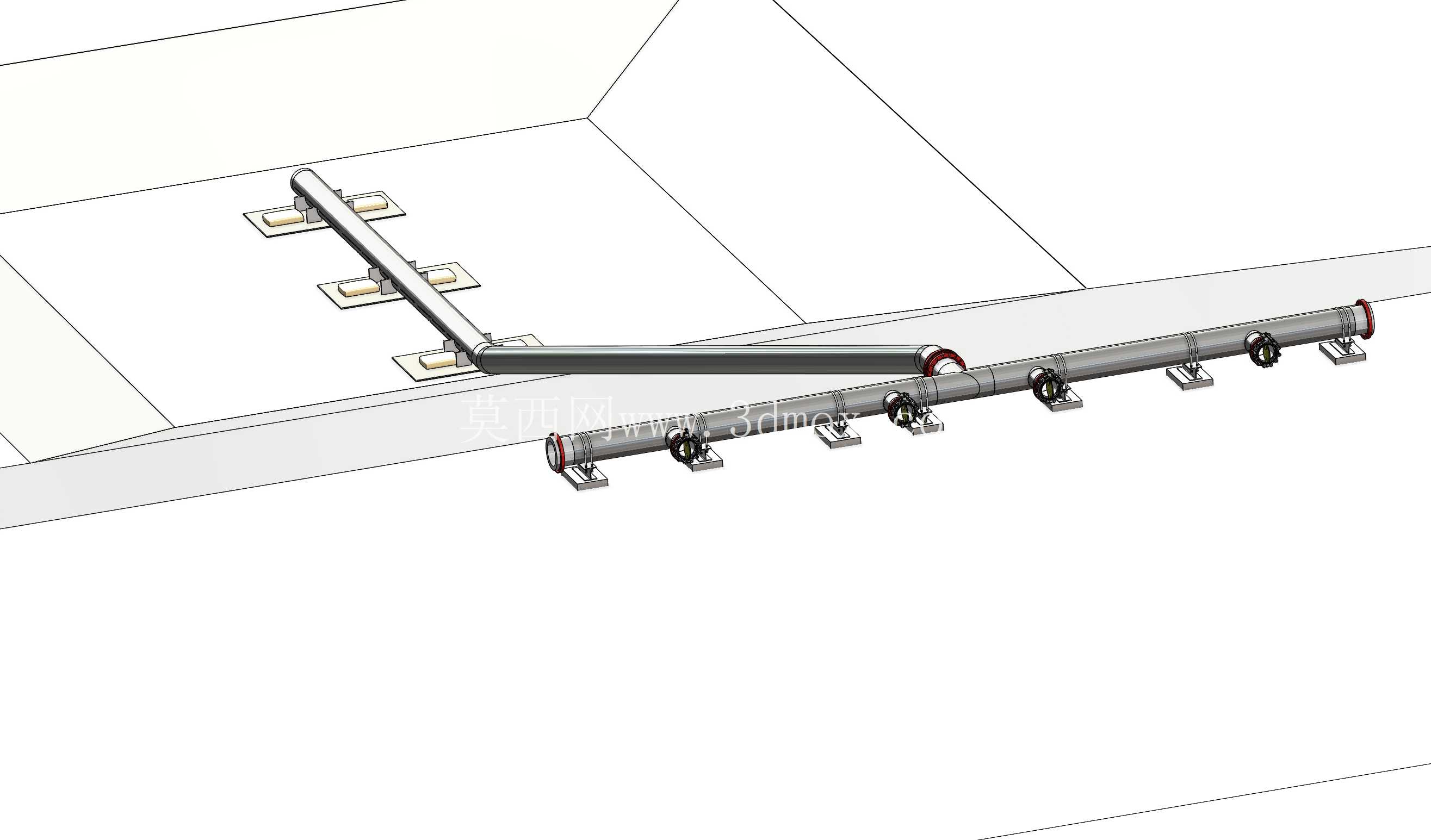

外形与安装边界方面，模型呈现的是长距离水平汇流管与池内斜向支管组合。池内管段的最低标高应高于池底衬里保护层，又要满足低液位吸水要求；吸水口与池壁、池角和池底之间需保留足够距离，防止吸入泥沙或造成流道受限。池外管道中心线应与泵入口标高协调，避免形成高点气袋；当不可避免出现抬升时，应在高点考虑排气条件。法兰外围需预留螺栓穿装和扳手操作空间，阀门周围还应考虑人员操作通道。

建模时将管道、弯头、法兰、阀门、支座、垫板及池体衬里边界统一装配，能够直接检查干涉问题。衬里池内不宜大量现场焊接，因此HDPE管段的连接位置、支撑方式和预制长度需要提前规划；穿越池壁处则要把结构专业、防腐衬里专业和管道专业的安装顺序对齐。通过该三维结构，可以在施工前确认吸水管在池底的敷设路线、池壁开孔位置、池外阀门操作空间以及泵组对接关系，从而减少现场返工。
