双弧面支撑式管道固定鞍座结构设计

在工业管路布设场景中，长距离输送管道的支撑固定是管路系统设计的核心环节之一，这类双支撑弧面鞍座主要应用于石化输送管线、市政给排水管路、工业厂区工艺管道的架空布设场景，承担管道垂直载荷承载、管道位移约束、降低管道振动传导的核心作用，区别于单弧面单支撑的管托结构，双鞍座的设计能够适配大跨度管架的布设需求，减少单位长度管路的支撑点布设数量，降低管廊施工的整体成本。

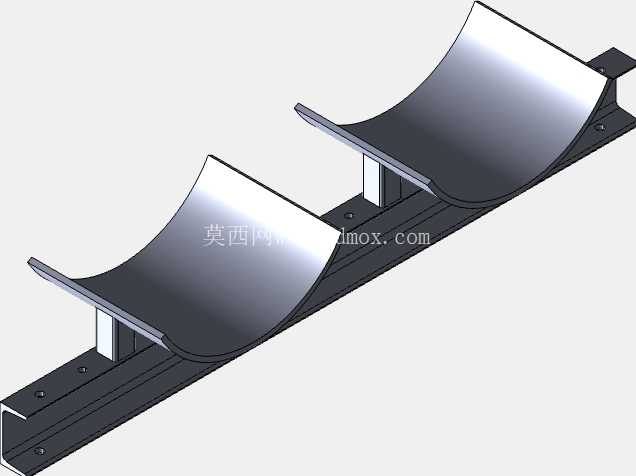

从结构功能层面来看，该鞍座采用上下分体式的结构逻辑，上部两个弧形托面的曲率与被支撑管道的外径完全匹配，安装时弧形面与管道外壁形成面接触，相较于传统点接触、线接触的支撑结构，能够大幅降低管道外壁的局部压应力，避免长期载荷作用下管道外壁出现压痕变形甚至应力开裂的问题，尤其适用于薄壁不锈钢管、PVC工程塑料管等外壁承压能力较弱的管路场景。两个弧形托面之间通过垂直支撑肋与底部的安装底座连接，垂直支撑肋采用等厚钢板裁切成型，与弧形托面、底部底座之间采用满焊连接，焊缝位置做倒角打磨处理，避免应力集中导致的焊缝开裂问题，能够稳定传递上部管道的垂直载荷至底部安装基础。

底部安装底座采用长条形钢板结构，底座上预留对称布置的安装螺栓孔，安装时可通过膨胀螺栓或者焊接的方式与下方的管架横梁、混凝土支撑墩实现刚性连接，长条形底座的设计增大了支撑结构与基础的接触面积，降低了基础面的单位面积压力，同时预留的螺栓孔采用长圆孔设计，能够适配安装现场的基础孔位偏差，降低现场安装的对位难度，提升施工效率。两个弧形托面的间距可根据被支撑管道的管径、管道的设计跨度进行参数化调整，当支撑大管径、重载荷的管道时，可适当放大两个托面的间距，提升支撑结构的抗倾覆能力；当支撑小管径、轻载荷管道时，可缩小托面间距，减少材料用量，控制制造成本。

在设计思路层面，该鞍座的结构完全围绕管路支撑的实际工况展开，弧形托面的弧度设计预留了管道热胀冷缩的轴向位移余量，当管道因介质温度变化产生轴向伸缩时，管道可在弧形托面内产生微小的轴向滑动，避免支撑结构对管道的热变形形成刚性约束，导致管道内部产生附加热应力。支撑肋的高度设计充分考虑了管道与基础之间的绝缘层、防腐层安装空间，同时预留了管道下方焊接、防腐施工的操作空间，避免后期管路维护时操作空间不足的问题。整体结构采用对称式设计，不仅降低了建模过程中的特征绘制难度，同时也让支撑结构的受力更加均匀，避免偏载导致的结构变形。

从安装边界来看，该鞍座的适配管径范围覆盖DN100至DN500的常规工业管道，底部底座的宽度根据载荷等级分为200mm、300mm两个规格，安装时底座与基础之间可根据管路防腐需求增设橡胶绝缘垫，阻断管道与基础之间的电化学腐蚀通路，延长管路的整体使用寿命。在振动较大的泵组出口管路、压缩机进出口管路场景中，还可在弧形托面与管道之间增设聚四氟乙烯滑动垫或者橡胶减震垫，进一步降低振动传导，同时减少管道滑动时的接触面磨损。相较于传统的焊接式管托，该装配式鞍座可在工厂内完成预制焊接与防腐处理，现场仅需完成螺栓固定即可完成安装，大幅减少现场焊接的作业量，提升管路安装的施工效率，同时也更便于后期管路维护时的支撑件更换作业。
