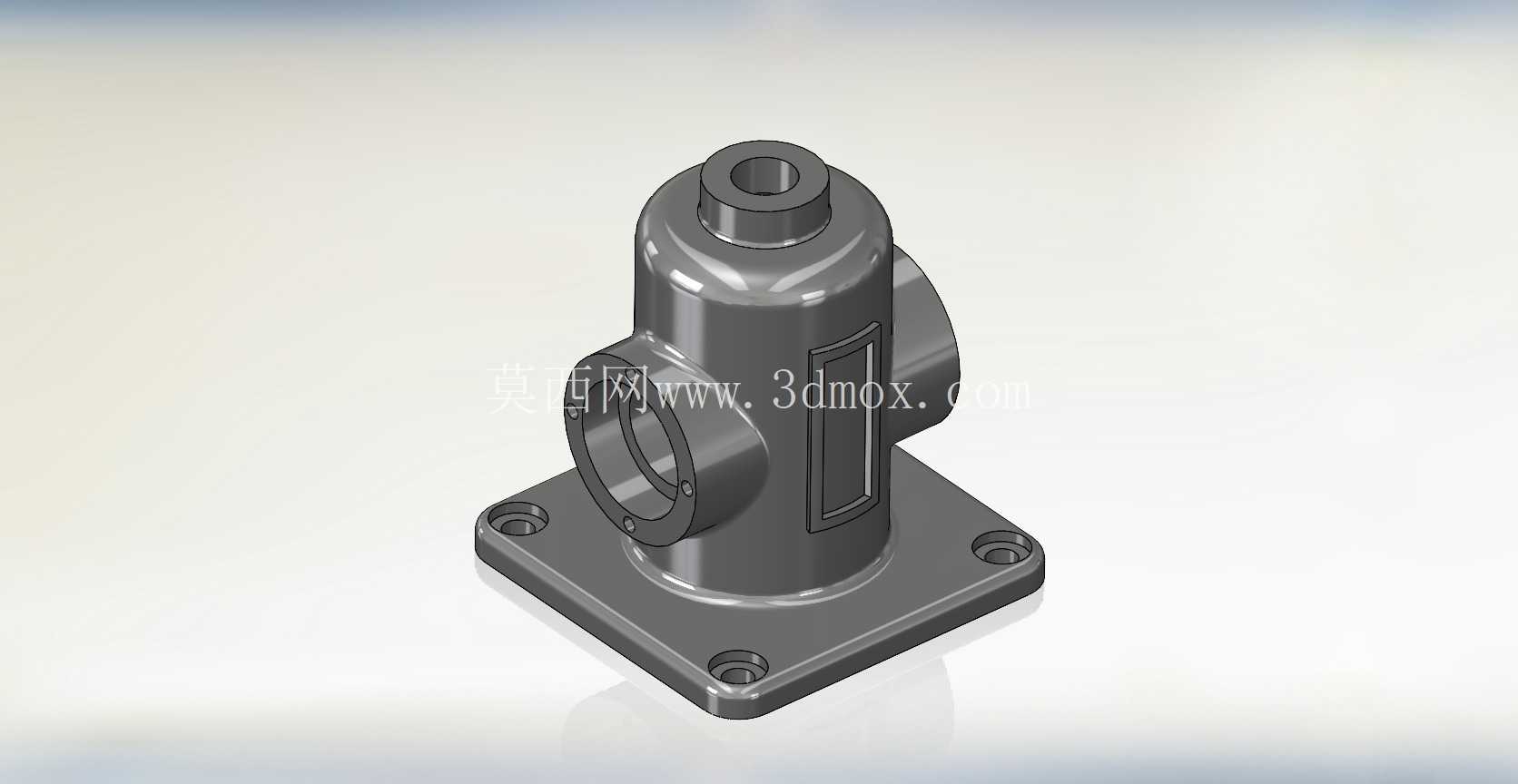

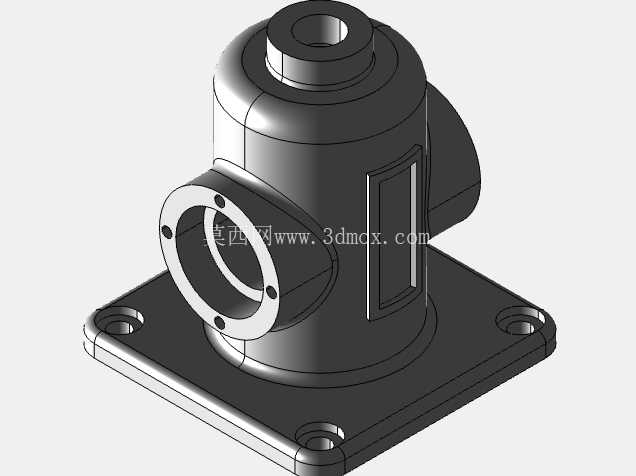

人行道立式消防栓结构设计模型

　　日常在城市人行道、建筑外围公共区域布设的消防供水终端，是市政消防管网向现场灭火作业输送压力水的核心接口部件，本次建模还原的是常见的地上式立式消防栓结构，整体采用一体式铸造壳体加底部法兰安装的结构形式，适配市政常压供水管网的接驳需求。从实际应用场景来看，这类消防栓主要布设在人员通行的人行道边缘、厂区主干道旁、商业建筑室外消防扑救面区域，要求安装后突出地面部分具备足够的结构强度，能够承受日常行人触碰、轻度外力磕碰，同时接口位置的高度要符合消防作业的快速接驳要求，避免过低导致操作时弯腰幅度过大影响接驳速度，也不能过高阻碍行人正常通行。

　　从功能特性上看，模型还原的结构包含主阀体腔、顶部出水口、侧方快速接口、底部安装法兰四个核心部分，主阀体内部为通径流道，能够保证大流量压力水的输送阻力处于合理区间，侧方接口采用标准消防接口的安装位结构，可直接匹配通用消防水带的快速接头，顶部结构预留了阀杆操作的安装空间，可配套标准消防扳手完成启闭操作。设计思路上，整体采用方形安装底座搭配立式圆柱主体的结构，底座四个角预留沉头安装孔，可通过膨胀螺栓或者预埋螺栓直接固定在混凝土基础上，安装孔的位置做了局部加厚处理，避免长期受力出现开裂；主体圆柱段做了等壁厚设计，在满足公称压力下的强度要求的同时，尽可能控制整体铸件重量，降低材料成本与安装搬运难度；侧方接口位置做了局部加厚凸台，因为接口位置是水带接驳后受力最集中的区域，加厚处理可以避免接驳拉扯时出现壳体破裂；主体侧面预留的标识牌安装位为内凹结构，安装标识后不会突出壳体表面，避免外力剐蹭导致标识脱落。

　　从安装边界尺寸来看，底部方形法兰的边长控制在常规安装基础的尺寸范围内，四个安装孔的孔距符合室外消防栓的通用安装规范，不需要额外定制安装基础即可替换同规格的老旧设备；主体直立段的高度符合人行道布设的净空要求，安装完成后侧方接口距离地面的高度刚好适配消防员站立操作的接驳高度，不需要额外加装转接件；顶部出水口的通径与侧方接口通径保持一致，可同时满足多盘水带的接驳需求，应对不同方向的灭火作业需求。

　　结构细节上，所有流道转角位置都做了圆弧过渡处理，避免直角结构导致的流阻增大，同时也能减少铸造时的应力集中问题，降低铸件冷却过程中出现开裂的概率；壳体外表面的拔模角度符合砂型铸造的工艺要求，不需要额外做后期的大量机加工即可完成毛坯生产，仅需要在接口密封面、安装法兰贴合面做精加工处理，就能满足密封要求；底座与主体连接的位置做了圆角过渡，避免应力集中导致的根部断裂，这个位置是设备安装后承受侧向力最大的区域，圆角过渡可以有效分散外力冲击，比如日常被非机动车轻微碰撞时，不会出现根部断裂的问题。在实际选型适配中，这类结构的消防栓适配大多数市政室外消防供水系统，工作压力覆盖常规市政供水的压力区间，不需要额外加装调压装置即可直接使用；模型的结构还原度足够支撑结构教学、安装模拟、场景布设演示等用途，结构拆分逻辑符合实际生产装配流程，每个部件的装配关系都清晰可辨，可直接用于装配干涉检查、安装工艺模拟等工程场景。
