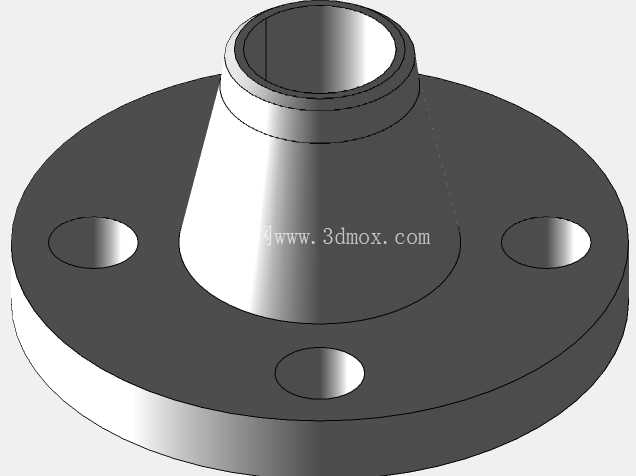

DN25 Class150RF焊接颈凸面法兰结构

在石油化工、市政给排水、热力管网、轻工制药等行业的压力管路系统中，带颈对焊凸面法兰是应用频次极高的静密封连接构件，这款DN25公称通径、Class150压力等级的RF面带颈对焊法兰，主要适配公称通径25mm的低压流体输送管路，可实现管路与管路、管路与阀门、管路与承压设备之间的可拆卸刚性连接，同时保证连接部位的密封可靠性，满足低压工况下长期运行的密封与强度要求。

从结构设计逻辑来看，这款法兰采用带颈锥形过渡的结构形式，区别于平焊法兰的直筒短颈设计，锥形颈段从法兰盘位置向接管端平滑收窄，能够有效降低法兰盘与接管连接位置的应力集中系数，将管路运行中产生的轴向力、弯曲力矩平缓传递到法兰盘整体结构上，避免应力突变导致的焊缝开裂或法兰变形。法兰密封面采用突面（RF）结构，密封面凸起高度符合对应压力等级的标准要求，表面加工粗糙度满足非金属软垫片、缠绕式垫片的密封贴合要求，安装时配合对应规格的密封垫片，通过均匀拧紧圆周布置的螺栓，即可让密封面与垫片之间产生足够的比压，阻断流体介质的泄漏通道。

从安装边界与尺寸适配角度，这款法兰的法兰盘圆周均匀分布螺栓通孔，孔位分度圆直径、螺栓孔直径均匹配Class150压力等级DN25规格的通用标准，可直接与同压力等级、同通径的其他法兰、阀门法兰端实现互换安装，无需额外加工适配。法兰颈端的接管对接端尺寸适配对应规格的无缝钢管，安装时采用对接环焊缝与管路连接，焊缝要求全焊透，相比平焊法兰的角焊缝连接，对接焊缝的无损检测可行性更高，焊接接头的强度与密封冗余量更大，能够承受一定的管路压力波动与温度变形。

在实际工程应用中，这类法兰常被用于输送水、蒸汽、低压油品、压缩空气等介质的管路段，在管路需要定期拆卸检修、清理或者连接设备端的位置，通过法兰连接可以快速实现管路的拆装，无需对整段管路进行切割作业。设计建模过程中，需要重点保证几个关键尺寸的精度：首先是密封面的平面度，若密封面存在翘曲或者加工刀痕过深，安装后即使螺栓扭矩达标，也容易出现介质渗漏问题；其次是螺栓孔的位置度，若孔位偏移超过公差范围，现场安装时会出现螺栓无法穿入、强行穿入后法兰偏心的问题，直接影响密封面的贴合均匀性；另外锥形颈段的过渡圆角需要严格按照标准取值，圆角过小会导致该位置应力集中系数陡增，在管路长期受振动或者压力交变的工况下，容易从过渡位置产生疲劳裂纹。

从建模的工程实用性角度，构建该法兰三维模型时，需要还原所有关键装配特征：包括法兰盘背面与螺栓头、螺母接触的支撑面平面度要求，颈端对接焊接的坡口结构，密封面的水线加工特征（若适用对应垫片类型），这些细节特征的还原，能够让模型直接用于后续的管路装配干涉检查、焊接工装设计、螺栓连接强度仿真分析等工作，避免后续设计环节出现尺寸错配。在管路系统装配时，这款法兰的轴向安装尺寸需要提前纳入管路配管的长度计算中，法兰对接后两片法兰之间的垫片压缩量、螺栓伸出螺母的长度余量，都需要在三维装配阶段提前校核，避免现场安装时出现螺栓长度不足、法兰对接后与周边管线或设备结构产生干涉的问题。

不同于高压等级的对焊法兰，Class150属于低压压力等级，法兰盘的整体厚度相对较薄，颈段的壁厚也适配低压管路的管壁厚度，整体重量更轻，安装时的人工搬运与对位难度更低，在民用建筑的消防管路、工厂的压缩空气主管路、中小型换热设备的进出口连接位置都有大量应用。建模过程中对法兰各部位的拔模斜度、铸造圆角（若为铸造法兰毛坯）的还原，也能够为后续的毛坯生产、机加工工艺编制提供准确的三维依据，减少从设计到生产环节的信息传递误差。
