水处理用RhpH探头L型安装固定支架

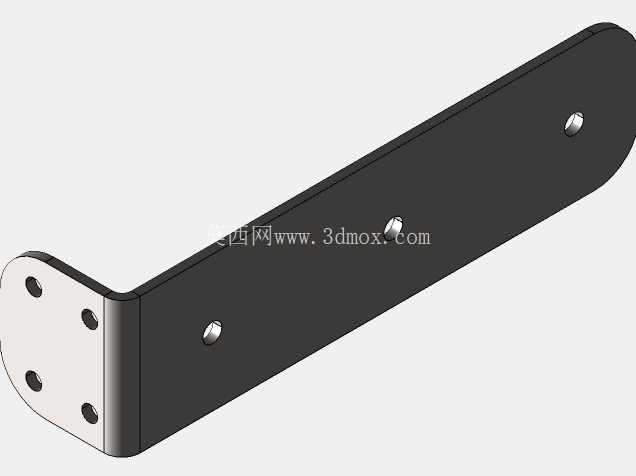

　　在市政供水、工业污水处理的在线水质监测环节，pH值是核心管控指标之一，探头的安装稳固性直接决定检测数据的连续有效性，这款L型结构的探头固定支架，正是针对水厂敞开式反应池、输水管道旁通检测位的安装需求设计。日常运维中我们常遇到探头安装后受水流冲击晃动、长期浸泡锈蚀、拆装校准不便的问题，这款支架的结构设计恰好针对性解决这些现场痛点。从结构形态看，支架采用90度弯折的一体化钣金构型，长臂段为平直安装基面，上面均匀分布三颗沉头固定孔，可直接通过螺栓固定在池壁、设备侧壁或者预制安装架上，沉头孔设计能保证螺栓安装后表面无凸起，避免积留污水垢层，减少后期清洁维护的工作量；短臂段为探头安装端面，上面设置四颗呈矩形分布的安装孔位，可匹配常规工业pH探头的安装法兰尺寸，端面做了铣平处理，保证探头安装后与支架端面完全贴合，不会出现倾斜导致的检测探头入水角度偏差，避免探头检测面无法完全浸没在待测水体中造成数据失真。

　　设计阶段我们充分考虑了水厂现场的复杂工况，长臂的长度经过反复校核，既保证安装后探头能伸入到水体流动稳定的区域，避开池壁附近的滞流层和水面波动区，又不会因为过长导致支架在持续水流冲击下产生共振弯折，支架板材厚度选用常规工业安装件的通用厚度，兼顾结构强度和材料成本，弯折处做了圆角过渡处理，避免应力集中导致长期使用后弯折处开裂，同时也能减少安装时锐角划伤操作人员的风险。表面处理采用黑色防腐涂层，可耐受水厂常用的絮凝剂、消毒剂的弱腐蚀环境，避免长期在高湿度环境下出现锈蚀脱落污染水体的问题。

　　安装边界方面，支架长臂的固定孔间距适配现场常用的50型角钢安装架、混凝土池壁膨胀螺栓安装间距，无需额外打孔改制即可直接适配大部分水厂现有安装点位；短臂端的安装孔位兼容市面上绝大多数工业插入式pH、ORP探头的安装尺寸，不管是更换老旧损坏的支架，还是新增监测点位安装，都能直接适配，不需要额外加工转接件。实际使用时，探头通过螺栓固定在短臂端面后，线缆可沿长臂背面的走线空间排布，用扎带固定即可，避免线缆长期浸泡在水中或者被水流拉扯导致接头松动。

　　不同于市面上常见的直杆型探头支架，这款L型结构可以实现侧壁贴装，不需要在池顶预留安装悬臂，尤其适合老旧水厂改造时空间受限的安装场景，不需要改动原有池体结构，直接在池壁合适高度固定即可，能大幅缩短现场施工的周期，减少改造期间水质监测中断的时间。在结构细节上，所有孔位都做了去毛刺处理，安装时不会刮伤探头的密封垫圈，保证探头安装后的密封性能，避免水汽进入探头接线端造成信号干扰；支架整体边缘都做了钝边处理，没有锋利的切割边，现场安装和后期校准拆卸探头时，不会割破操作人员的防护手套，提升运维作业的安全性。从受力角度分析，L型结构的受力传递路径清晰，水流作用在探头上的冲击力会通过短臂传递到弯折处，再通过长臂的三个固定点均匀分散到安装基面，不会出现单点受力过大导致固定螺栓松动的问题，即使在输水管道旁通这种水流流速较快的点位，也能保证探头位置稳定，不会因为支架偏移导致检测数据跳变。
