180mm通径圆形格栅式天然气排放口结构

　　在城镇燃气输配场站、调压柜、楼栋燃气立管末端以及小型工业燃气用气设备的放散管段，这类圆形格栅式排放口是极为常见的末端防护构件，很多刚入行的结构设计人员容易忽略这类小构件的设计合理性，往往直接套用通用格栅结构，实际投用后很容易出现杂物堵塞、雨水灌入、格栅变形甚至鸟类筑巢的问题，直接影响燃气放散作业的安全性。

　　这款180mm通径的排放口采用圆形法兰式外圈结构，整体外圈厚度匹配常规低压燃气放散管的管壁厚度，安装时可直接与同通径的放散管端面对接，既可以采用焊接固定的方式适配现场钢制管道安装，也可以在外圈预留螺栓孔位采用法兰连接，适配不同现场的安装工况，安装边界完全贴合DN180规格管道的端面尺寸，外圈突出管道端面的高度控制在合理范围，不会额外占用过多高空安装空间，也能避免高空坠物直接冲击格栅条。

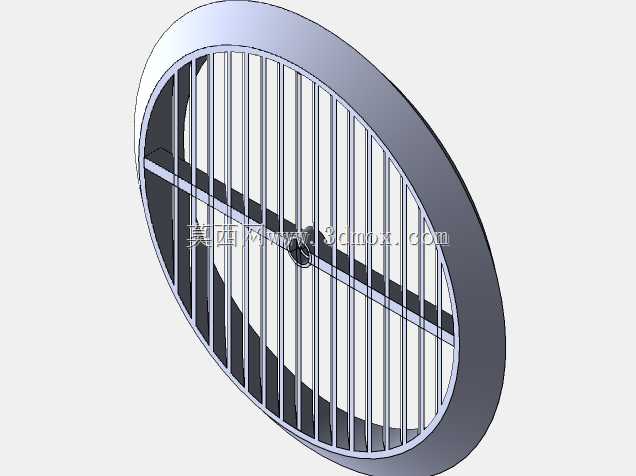

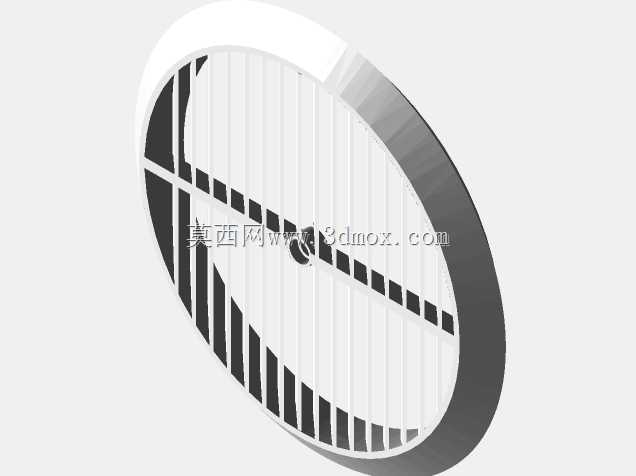

　　从功能设计层面来看，内部的竖向格栅条采用等间距排布，格栅间隙经过严格核算，既能够保证放散作业时天然气的流通截面积不小于管道通径的90%，避免放散时产生过大的节流阻力影响超压泄放效率，又能够有效阻挡直径10mm以上的固体杂物、落叶、鸟类以及小型啮齿类动物进入放散管道内部，防止管道内部出现堵塞影响正常放散。格栅条之间设置了一道横向加强筋，将整排竖向格栅条串联为整体结构，大幅提升格栅的抗冲击能力，即使遇到极端大风天气下的高空坠物冲击，也不会出现格栅条弯折变形的问题，避免格栅间隙变大失去防护作用。

　　设计过程中需要重点考量几个实际工况的适配性：首先是露天安装的耐候性，整个构件的边角都做了圆弧过渡处理，没有尖锐的应力集中点，在长期户外风吹日晒、温度交变的工况下，不会因为应力集中出现焊缝开裂或者结构变形；其次是排水性能，格栅条采用竖向排布的方式，落在格栅表面的雨水会顺着格栅条直接向下滴落，不会在排放口位置积存渗入管道内部，避免管道内部出现积水锈蚀的问题；另外格栅条的截面采用窄边朝向气流来向的设计，放散时高速流动的天然气不会在格栅位置产生明显的涡流噪音，也不会因为气流冲击产生额外的结构振动。

　　很多现场运维人员反馈，部分早期项目采用的自制格栅排放口，要么格栅间隙过大导致鸟类进入管道筑巢，造成放散时管道堵塞引发超压风险，要么格栅间隙过小导致放散阻力过大，超压时无法及时泄放压力，还有的格栅没有做加强结构，运行两三年就出现格栅条脱落的问题。这款结构在设计时充分参考了现场运维的反馈，格栅条的间距、厚度以及加强结构的位置都经过多轮工况校核，既满足防护需求，又不影响正常的放散功能，同时整体结构没有复杂的异形曲面，加工难度低，不管是采用金属切割焊接加工，还是采用3D打印做小批量试制，都能够快速成型，适配不同项目的加工条件。

　　在安装适配性上，该结构的外圈内径与180mm外径的放散管完全匹配，现场安装时不需要额外做变径处理，直接对接即可，不管是竖直向上安装的放散管，还是倾斜角度安装的放散管末端，该结构的格栅排布都能够保证正常的防护和排水效果，不会因为安装角度变化出现杂物积存或者雨水灌入的问题。另外整个结构的流通通道没有突兀的变径或者凸起结构，放散时气流能够顺畅通过，不会在排放口位置形成紊流，也减少了放散时携带的杂质在构件内部积存的概率，日常运维只需要定期清理表面附着的灰尘和杂物即可，不需要频繁拆解维护，大幅降低了后期运维的工作量。
