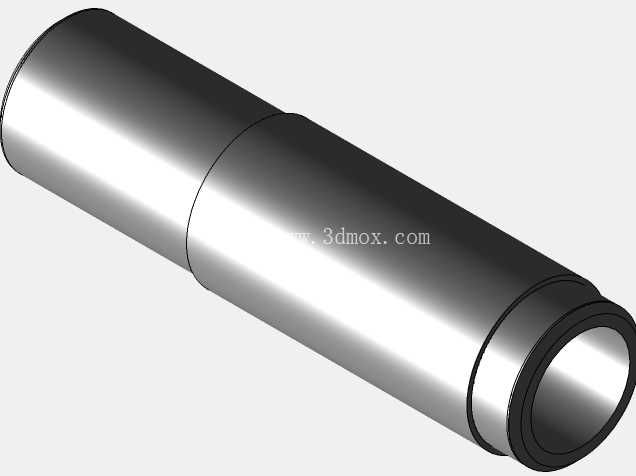

俄标G1直通式圆柱管接头三维结构

这个零件对应苏/俄标ГОСТ 8969-75体系里的G-1型直通长管接头，属于低压流体输送管路里最常用的钢制对接连接件，在暖通给排水、压缩空气站房、小型工艺管线、老旧设备管路维修改造场景里出镜率极高。做现场配管的工程师对这类件不会陌生：它本质是一段两端带内圆柱管螺纹的长套筒，用来把两根同公称通径、端部套出外螺纹的钢管旋接在一起，中间不需要额外加装活接或法兰，靠螺纹啮合加密封填料就能实现管路直线贯通。

从结构上看，整件为回转体，外圆不是等直径光杆：中段是直径最大的主筒体，两端各有一段加粗的螺纹承压壁，端部外缘做了小倒角，方便钢管对中旋入，也避免装配时刮伤密封生料带。内孔全程贯通，两端加工G1圆柱管螺纹，螺纹段有足够的啮合长度——这是俄标接头和市售薄壁直接头最明显的区别：它的螺纹旋合圈数留得足，在1.0MPa左右的水、气、低压油工况下，即使管路存在轻微振动，螺纹也不容易松脱渗漏。中间内孔为光滑通径，和钢管内径基本对齐，流体通过时没有明显台阶，局部阻力损失很小，不会在接头位置形成涡流淤积。

建模时先按回转体思路搭主体：以外圆轴线为基准，先画出中段筒体、两端加厚段、端部倒角的半剖面轮廓，旋转切除直接得到整体毛坯外形；内孔部分先做贯通光孔，再在两端分别生成圆柱管螺纹特征。这里要注意管螺纹和普通紧固螺纹的差异：G螺纹为55度牙型、牙顶牙底带圆弧，建模时不要直接套用普通公制螺纹参数，否则出工程图或做装配干涉检查时会出现螺纹配合错位。两端螺纹的退刀槽位置要贴合资件实际加工工艺——车间里这类接头一般用六角钢或圆钢下料，车床钻孔、车内螺纹，端部倒角既是装配导向，也是车削螺纹时的进刀让位结构。

安装边界这块，选型配管时要把控几个尺寸关系：接头两端外圆加粗段的外径决定了管路安装时所需的最小径向操作空间，旋紧过程中管钳要卡在接头中段外圆上，因此中段圆柱面要留出足够的夹持长度，不能把外圆做成全段锥面或滚花，否则现场无法施加足够的拧紧力矩。轴向尺寸上，这类长直通接头比普通铸造直接头更长，优势是两根钢管端部旋入后，接头中部能保留一段完整的实体壁厚，即使管路存在轻微的不同轴偏差，长套筒也能起到一定的纠偏缓冲作用，避免螺纹根部受弯应力开裂；但反过来在布置紧凑的设备内部走管时，要提前核算轴向占用长度，不能按短接头的间距预留管线间隙。

实际工况里，这类接头最常见的失效点有两处：一是螺纹啮合长度不足，安装时钢管旋入不到位，承压后出现螺纹拔脱；二是密封填料缠绕范围超出螺纹端部，挤入流道造成通径缩窄。三维建模阶段把两端螺纹的有效旋合长度、内孔通径、端部倒角尺寸按标准数值还原，后续出装配图时就能直接标注出钢管旋入深度，指导现场装配。外圆表面的阶梯结构除了补强两端螺纹壁厚，也方便在管路检修时快速识别接头规格——不同公称通径的接头中段直径差异明显，巡检时不用拆卸就能初步判明管路规格。

和法兰连接相比，这种螺纹直通接头不需要焊接、不需要配对螺栓法兰，在小通径低压管路里装配效率高、占用空间小、拆卸维护方便；和快装接头相比，它成本更低、密封可靠性更稳定，适合长期固定敷设的管路。在成套设备的管路三维布线阶段，把这类标准件做成通用件库调用，布置管线时直接在两段钢管端点之间匹配对应规格的接头，软件就能自动校验轴向间距和径向干涉，大幅减少施工图阶段的管线碰撞问题。
