壁挂式多管路不锈钢安全防护栏结构

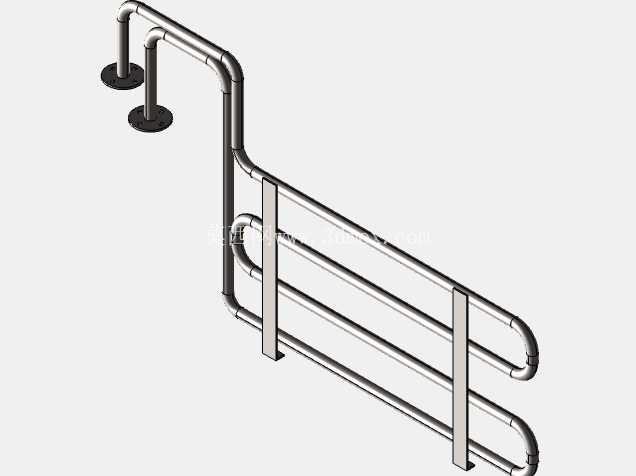

　　这款壁挂式防护结构采用圆管弯折成型的主体框架，主要应用在工业操作平台侧边、设备检修通道临边、高架工位旁的安全防护场景，也可适配无障碍通道的辅助扶手安装需求，替代传统落地式防护栏占用地面通行空间的弊端，尤其适合地面有设备排布、管线敷设无法做落地固定的作业区域。从结构设计逻辑来看，整体采用等径金属圆管作为主体受力构件，两根竖向固定端通过底部圆形法兰盘与墙面或钢结构立面完成锁附，法兰盘上预留对称安装孔，可适配膨胀螺栓或焊接固定两种安装方式，安装时需保证两个法兰盘的安装面处于同一垂直平面，避免后续管路对接出现错位应力。

　　竖向管向上延伸至设定高度后做90度圆弧弯折转向水平方向，水平段平行排布三根横向圆管，管间间距控制在防止人员肢体误穿越的安全范围内，横向管之间设置两处竖向加强筋板，筋板与每根横管做满焊固定，避免横管受侧向冲击时出现变形位移，横管末端同样做圆弧收边处理，不存在尖锐突出的管口，防止人员磕碰划伤。从安装边界尺寸来看，竖向固定段的中心距需根据现场安装面的承重点位提前核算，两个固定法兰的间距不能过大，否则竖向管根部会承受过大的弯矩，长期受载后容易出现焊缝开裂；水平延伸段的总长度需匹配防护区域的开口宽度，末端无需额外做支撑固定，依靠竖向端的法兰锁附即可承受常规倚靠、侧向冲击的载荷，管壁厚度选型时需根据防护等级要求匹配，常规工业场景选用1.5mm以上壁厚的不锈钢管即可满足防护强度要求。

　　表面处理采用电镀工艺，镀层均匀覆盖所有管件内外表面与焊缝位置，既可以提升构件的防锈耐腐蚀能力，适配潮湿作业环境、户外半开放区域的使用需求，也能降低管件表面的粗糙度，避免日常使用中剐蹭作业人员衣物，同时电镀层的金属质感也能适配洁净车间、商用公共区域的外观要求。设计过程中所有弯折位置均采用大圆弧过渡，没有直角弯折的应力集中点，管件对接位置全部采用无缝焊接后打磨平整，不存在凸起焊疤、缝隙死角，日常清洁维护时可以直接擦拭，不会积留灰尘油污。

　　实际安装时需要提前确认安装立面的承重能力，如果是轻质墙体不能直接锁附法兰，需要在墙体背面增加加强衬板，将受力载荷分散到更大的墙面区域，避免受冲击时法兰脱落失去防护作用；横管的安装高度需匹配使用场景的防护要求，工业临边防护的横管中心高度控制在1.1米左右即可满足安全规范要求，如果作为无障碍扶手使用，可根据使用需求调整竖向管的弯折高度，适配不同身高人群的扶握需求。整个结构没有多余的装饰构件，所有部件均承担受力或防护功能，管件排布简洁流畅，安装完成后不会遮挡现场的操作视线，也不会对周边设备的操作、维护造成空间干涉。
