重型平法兰带导向口结构件

该重型平法兰带导向口结构件，是工业管路系统、承压设备连接场景中常用的刚性连接构件，其结构设计完全围绕现场安装对位、长期承压密封、管路同轴度约束三类核心工程需求展开，区别于普通轻型平法兰的单一连接功能，额外集成的导向口段解决了大口径管路对接时的对位难题，在重型流体输送装备、工业泵阀进出口、压力容器接管端、大型通风除尘管路的装配环节应用十分广泛。

从实际设备用途来看，这类带导向口的重型平法兰主要承担两部分作用：其一为常规法兰的连接密封功能，通过法兰盘端面的密封面与配对法兰、密封垫片贴合，依靠周向均布的紧固件锁紧，实现两段管路或者设备接口之间的刚性固定，阻断输送介质从对接缝隙泄漏；其二为导向定位功能，法兰一侧延伸出的带锥度过渡的导向口段，在管路吊装对接时，可先将导向段插入配对管路的内孔或者外止口，自动修正两段管路的同轴度偏差，避免大重量管路吊装时强行对位造成密封面错位、垫片偏压、连接螺栓受剪变形的问题，尤其适合大口径、大壁厚的重型管路装配场景，能大幅降低现场安装的对位难度，减少装配过程中密封面磕碰划伤的概率。

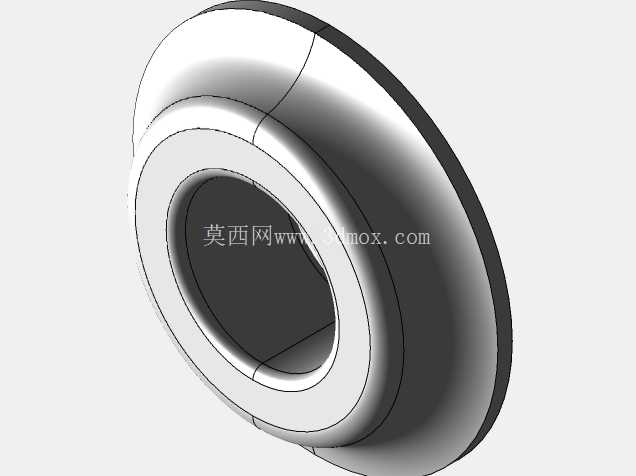

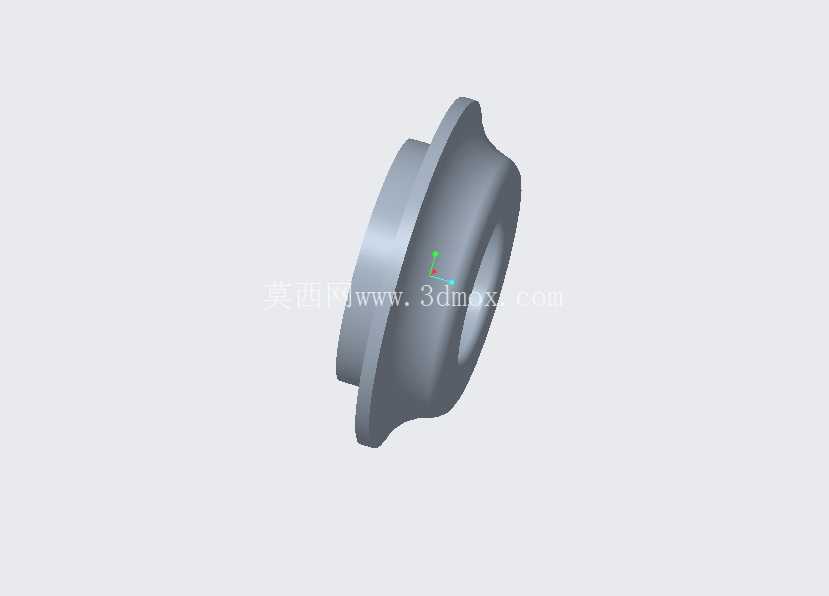

结构设计思路上，该零件整体采用回转体构型，主体分为法兰盘基体、过渡锥段、导向直筒段三个功能区域。法兰盘区域为带安装孔的环形盘体，盘体厚度按照重型承压工况选取，相比普通轻型法兰加厚了盘体截面，保证在螺栓预紧力作用下盘体不会发生翘曲变形，密封面的平面度可长期保持；法兰盘与导向段之间采用平滑的弧形锥度过渡，而非直角台阶衔接，一方面消除了截面突变带来的应力集中，在承压工况下过渡区域不会出现局部应力峰值导致的开裂风险，另一方面锥面结构在对接时可起到引导滑入的作用，即使两段管路存在少量径向偏差，锥面也能在吊装下落过程中自动导正，让对接管路顺利滑入同轴位置。导向直筒段的内径与对接管路的通径保持一致，内壁做平滑过渡处理，不会在管路内部形成凸台或者台阶，避免输送流体经过时产生涡流压损，也不会在台阶位置积存介质残渣，对于输送含固体颗粒的浆体、粉尘气流的管路来说，平滑通径可大幅降低介质冲刷磨损和积料堵塞的概率。

外形尺寸与安装边界方面，该法兰的整体轴向长度由法兰盘厚度、过渡锥段长度、导向直筒段长度三部分组成，导向段的外径按照配对接口的配合公差设计，采用间隙配合的公差区间，既保证对接时可以顺利插入，又不会因为配合间隙过大导致同轴度偏差超差。法兰盘的外圆尺寸、安装孔的分布圆直径、安装孔数量与孔径均匹配对应压力等级的标准法兰安装尺寸，可直接与同规格的标准配对法兰、设备出口法兰互换安装，不需要额外修改配对接口的安装孔位。安装时的边界约束需要注意：法兰盘背面与设备或者管道焊接的位置预留了足够的焊接操作空间，导向段伸入配对接口的长度经过核算，不会干涉配对管路内部的其他构件；法兰密封面的加工粗糙度满足垫片密封要求，周向安装孔的位置度公差控制在标准范围内，保证所有螺栓都可以顺利穿入，不会出现螺栓别劲的情况。

在实际工况适配性上，该重型结构的壁厚设计兼顾了承压能力与结构刚性，既可以用于低压的通风、除尘、物料输送管路，也可以适配中压的水、油、常规工业气体输送管路，零件的圆角过渡结构避免了焊接和承压过程中的应力集中，长期在振动、温度波动的工况下使用也不容易出现连接松动、密封失效的问题。三维建模过程中，回转体主体可通过旋转特征一次成型，安装孔通过圆周阵列完成，过渡圆角、密封面台阶等细节特征按照实际加工工艺顺序构建，模型的尺寸链完全匹配实际加工和装配要求，可直接用于工程出图、装配干涉校验、工况受力仿真分析等设计环节，结构设计在保证连接强度的前提下，尽可能优化了对接装配的工艺性，减少了现场安装的辅助工时，同时降低了对接错位导致的密封失效风险。
