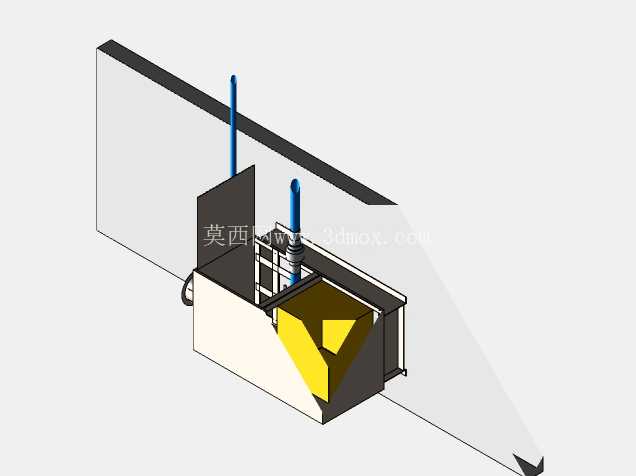

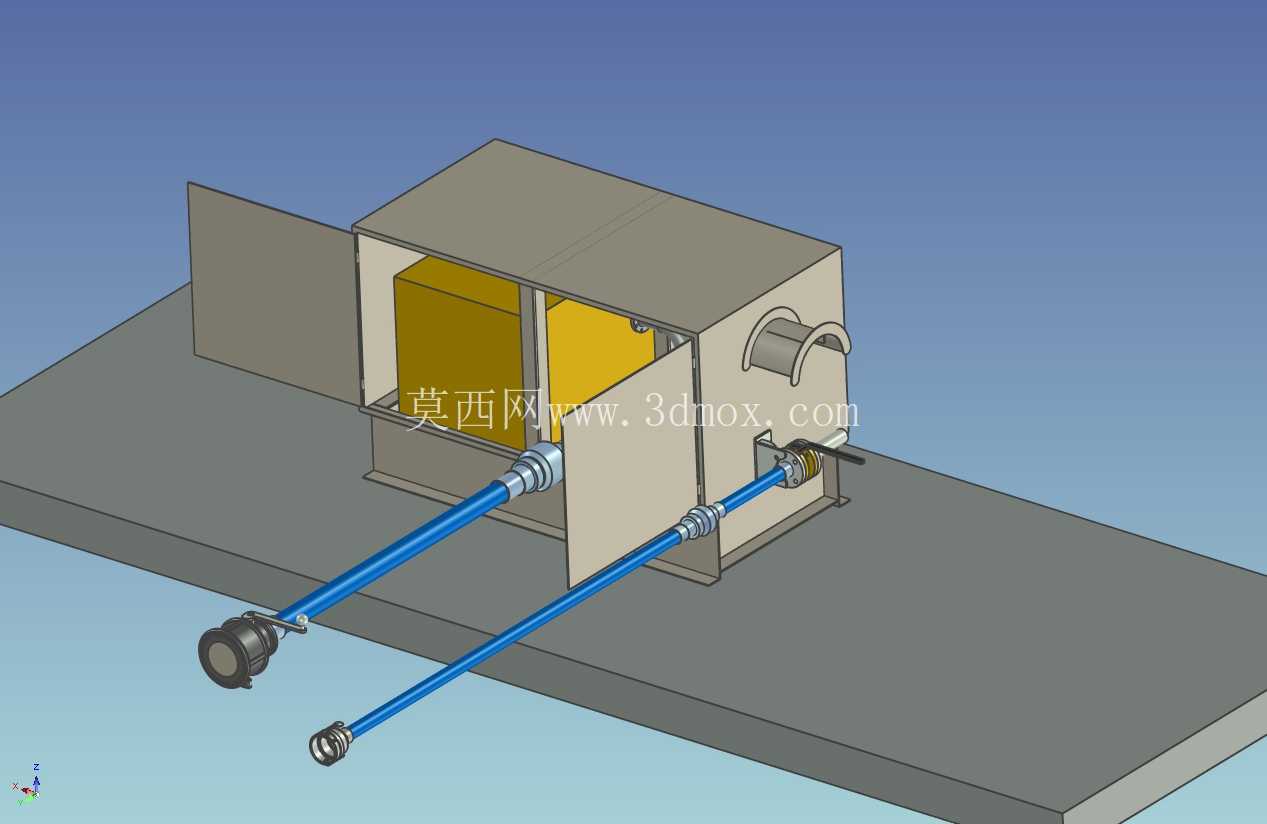

废油加注收集工位结构设计方案

　　工位主体的承托区域做了下沉式集液槽设计，槽体带有3°的倾斜坡度，所有洒落的油液会顺着坡度汇集到槽体角落的排液口，可直接连接储油桶实现废油的密闭收集，不需要人工反复擦拭清理洒落的残油。工位上配置的两根立式加注管路，分别对应新油加注与废油抽取两个功能接口，管路采用硬质金属管做竖向固定，避免软管随意拖拽造成的缠绕、碾压破损，管路底部预留了快插接头的安装空间，可以根据不同的油桶规格、加注枪型号快速更换适配接头，不需要对主体结构做二次改造。考虑到现场作业时操作人员需要放置工具、临时摆放待加注零部件的需求，工位侧方延伸出一块水平操作平台，平台表面做防滑压花处理，边缘带有15mm高的挡边，防止放置在平台上的小零件、工具滑落进集液槽内。在汽车维修、工业设备维保、小型机械加工车间的日常运维场景中，废矿物油的收集、暂存与加注作业一直是现场5S管理与安全管控的重点环节，零散的油桶摆放、无防护的加注操作极易造成地面油污、油品洒落，既增加滑倒等安全隐患，也会提升危废收集的处理成本，这套油液加注收集工位的结构设计，正是针对这类分散式油料作业场景做的一体化整合方案。从整体布局来看，工位采用半围合式的结构设计，后侧设置立式挡油隔板，高度覆盖常规加注作业时油液飞溅的最高区间，避免加注过程中油滴喷溅到工位外部的地面或其他设备上，隔板底部与工位主体框架做满焊密封处理，接缝处不会出现渗油漏液的问题。

　　整个工位的安装边界控制在1.8m×1.2m的占地范围内，不需要做额外的地面预埋件，只需要将工位底部的四个可调支脚调整到水平状态即可投入使用，对于场地有限的维保车间、小型加工厂区来说，可以直接摆放在靠墙的边角区域，不会占用主通道的通行空间。设计过程中针对油液作业的腐蚀特性，所有与油液接触的结构件都采用了耐油板材制作，焊接位置做了打磨钝化处理，不会因为长期接触矿物油出现涂层脱落、板材锈蚀的问题；工位的操作高度设置在850mm，符合成年人站立作业的舒适操作区间，操作人员不需要弯腰或者抬手过高就能完成加注、抽废油的全部操作，长时间作业也不容易产生肢体疲劳。

　　在防护设计上，除了后侧的挡油隔板，工位的集液槽上方还设置了可抽拉的格栅板，格栅间隙控制在10mm，既能让洒落的油液顺利流入集液槽，也能承托不小心掉落的小型工具、零件，避免异物直接落入集液槽造成排液口堵塞；格栅板表面做了防滑齿纹设计，即使表面沾有少量残油，操作人员站在上面操作也不会出现打滑的问题。针对不同场景的使用需求，这套工位结构还预留了拓展安装位，比如可以在立式管路的固定架上加装油液流量计、阀门控制开关，也可以在侧方的操作平台下方加装储物柜，放置加注枪、清洁抹布、接头配件等常用工具，不需要额外在工位周边摆放零散的储物柜，进一步压缩整体占地空间。

　　从结构强度来看，工位主体框架采用矩形管材焊接成型，整体承重可以达到300kg，能够直接在工位上放置200L标准油桶，不需要额外搭建油桶支架，加注作业时油桶可以直接摆放在集液槽的格栅板上，即使出现桶口渗漏的情况，残油也会直接进入集液槽收集，不会污染外部地面。在实际应用中，这类工位既可以用于维保车间的废机油收集、新润滑油加注作业，也可以用于小型加工厂的切削液更换、设备液压油补加场景，相比传统的零散油桶摆放、无防护加注的作业模式，一体化的工位结构能够将油料作业的污染范围控制在工位自身的边界内，大幅降低现场清洁的工作量，同时也能满足危废管理中对废油收集的防渗漏、防洒落要求，减少作业过程中的油品浪费与环境污染风险。
