喇叭口空心管接头底座组件

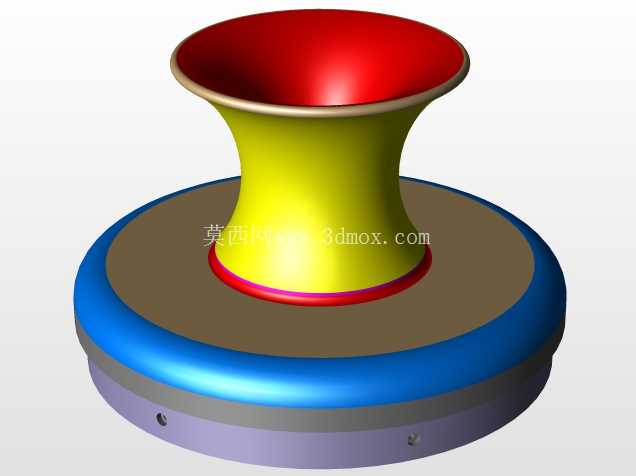

　　这套空心管接头组件在现场管路布设里承担过渡对接与承托定位的作用，常见于物料输送管路、通风除尘支管、小型工艺管线的端部衔接工位。组件下部采用圆盘式底座结构，底座外缘做圆弧过渡处理，既避免锐边在安装搬运过程中划伤操作人员，也能在底座落位到安装台面时均匀分散压紧力，减少局部应力集中。底座分层设置不同直径的环形台阶，最下层环带预留有侧向紧固孔位，安装时可通过侧向紧定螺钉将整个组件锁定在配套基座或设备面板上，防止管路运行过程中因介质脉动、振动出现接头偏转松动。底座中部的平整环形面为接头主体提供稳定的支撑基准，装配时该平面可作为轴向定位面，保证上方喇叭口接头的轴线与底座安装面保持垂直，降低管路对接后的偏心错位风险。

　　上部接头主体采用变径空心结构，下端为小直径圆柱衔接段，可直接插入配套管路或通过卡箍、焊接方式与下游管线连通；中段为向内收敛的细腰形曲面段，该曲面形态并非单纯外观造型，而是通过平滑的流道收缩过渡，引导介质在流经接头时逐步改变通流截面，减少直角转折带来的流阻损失与局部涡流，在粉体输送、气流输送场景下还能降低物料在拐角处滞留堆积的概率。接头上端为向外扩张的喇叭口结构，大口径敞口设计大幅提升了对接容错空间，当外部管路、吸料管或排风罩需要对接到该接头时，即使对接件存在小幅径向偏移，也能顺着喇叭口的导向斜面顺利滑入对接位置，降低现场对位装配的难度，在需要频繁拆装更换管路的工位，这种喇叭口导向结构能显著缩短换型接装的操作时间。

　　喇叭口边缘做卷边加厚处理，提升端口的结构刚性，避免长期使用后端口受碰撞发生变形，同时卷边形成的环形凸缘也可作为卡箍、快装压盖的轴向限位面，方便配套快装紧固件卡持固定。接头主体与底座衔接处设置有环形限位凸台，凸台卡入底座上端的定位环槽内，装配时可快速完成接头与底座的同轴定位，保证二者回转中心重合，后续若需对接旋转管路或回转接头，该同轴基准能有效减少回转过程中的径向跳动。从建模逻辑来看，底座部分通过回转特征生成多层环形轮廓，侧向紧固孔采用圆周阵列方式均布，保证多点锁紧时受力对称；接头主体的细腰曲面与喇叭口曲面通过样条线轮廓回转成型，曲面连接处保持曲率连续，避免流道内壁出现台阶棱线。

　　整个组件的安装边界以底座最大外径为径向占位尺寸，安装时需在底座外侧预留足够的扳手操作空间，用于拧动侧向紧定螺钉；轴向尺寸从底座底面到喇叭口上端面为总高度，上方需预留管路插拔、卡箍开合的操作空间。底座下端面为贴合安装面，设计时保证该端面的平面度要求，使其与设备台面贴合后无明显缝隙，防止运行中出现晃动。空心流道从下端小直径入口贯通至上端喇叭口出口，内壁全程平滑过渡，无突变缩径结构，介质通过时流向变化平缓。在除尘系统末端，该组件可作为吸尘罩与吸尘支管的过渡接头，喇叭口大端朝向扬尘点扩大捕集范围，下端通过底座固定在设备机架上；在小型物料输送工位，它可作为料斗出口与输送管的衔接件，喇叭口承接下落物料，细腰段收拢料流后送入下游管路。结构上没有复杂的活动配合部件，整体为刚性固定式组件，维护时仅需检查侧向紧定螺钉有无松动、喇叭口端面有无磕碰变形即可，流道内壁若出现物料粘附，可从上端敞口直接伸入清理，日常维护便利性较好。建模过程中各特征参数保留可编辑性，设计人员可根据配套管路的实际通径调整下端衔接段直径、喇叭口扩张角度以及底座安装孔的分布位置，适配不同工况的安装接口需求。
