萨博900涡轮增压发动机进气管路结构

这套进气管路面向萨博900所搭载的涡轮增压V201发动机，核心作用是在涡轮增压器压气机出口与节气门入口之间建立稳定、受控的空气输送通道。增压发动机的进气路径与自然吸气机型差异明显，压气机后空气压力、温度和流速都显著升高，管路不能只按普通橡胶软管思路处理，而要兼顾承压能力、流道连续性、热膨胀补偿、振动隔离以及周边附件的装配边界。

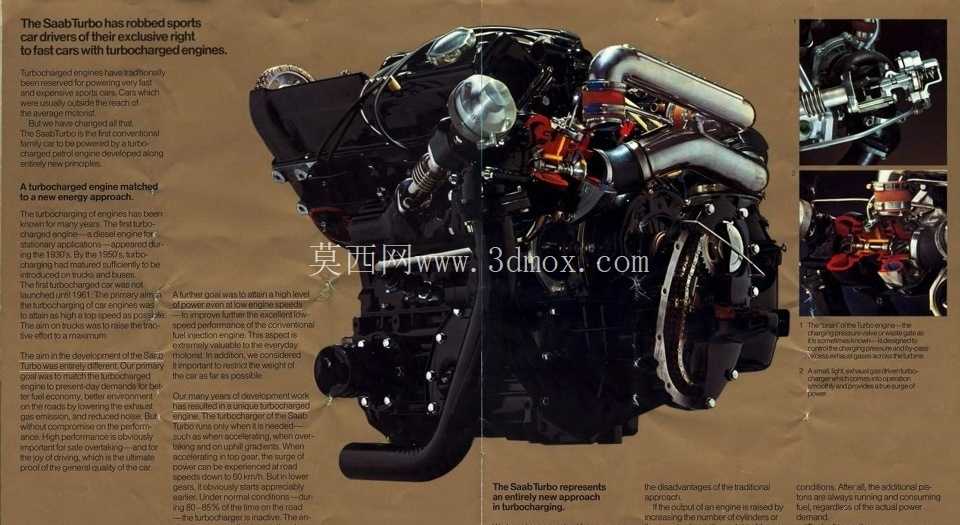

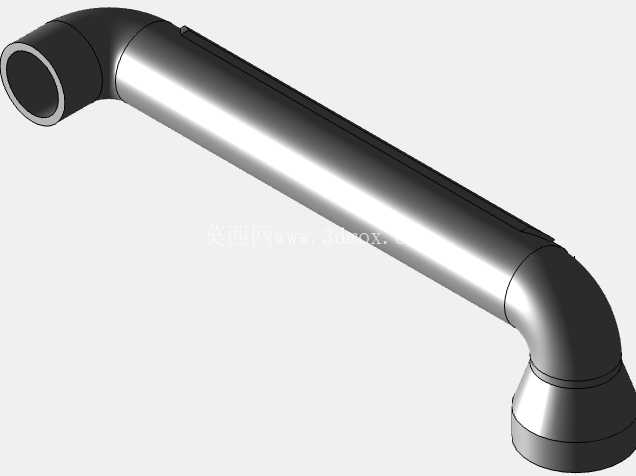

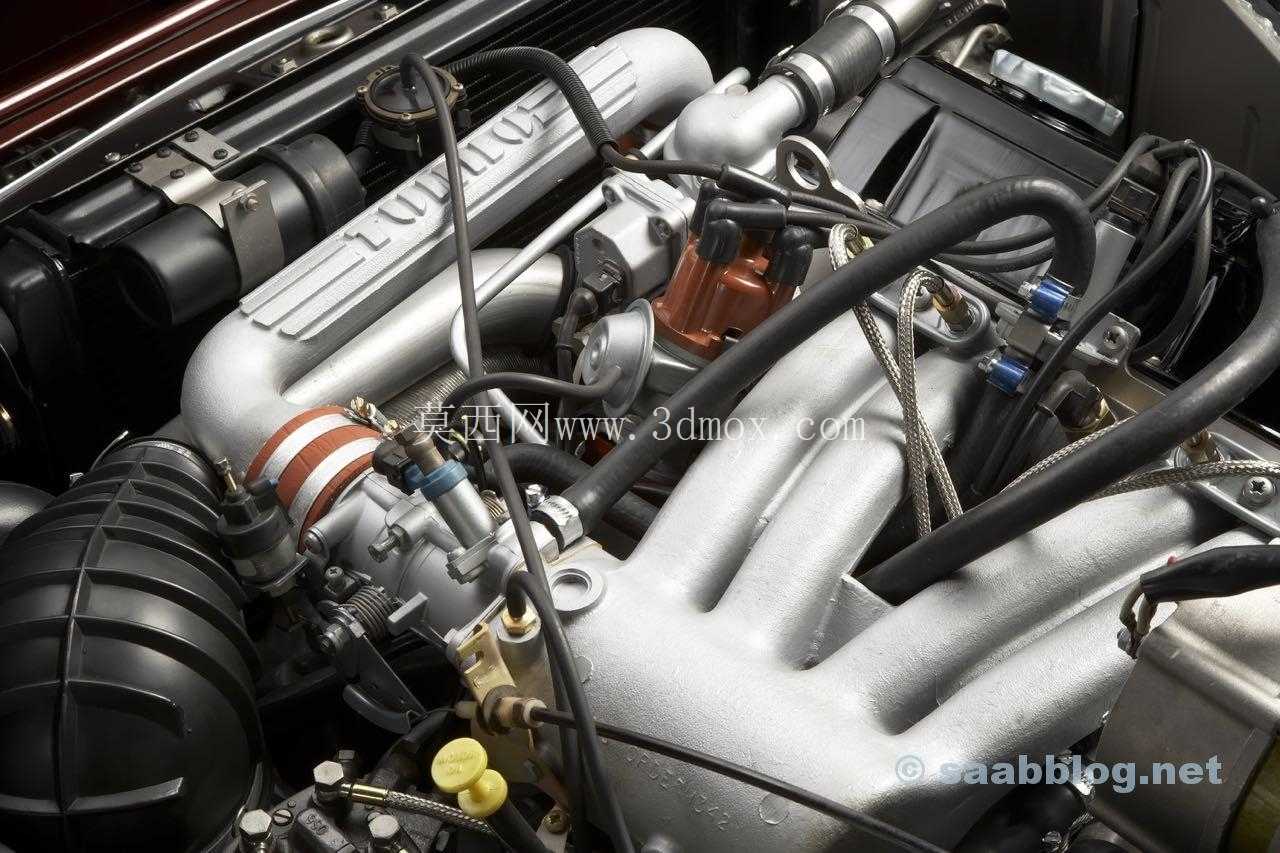

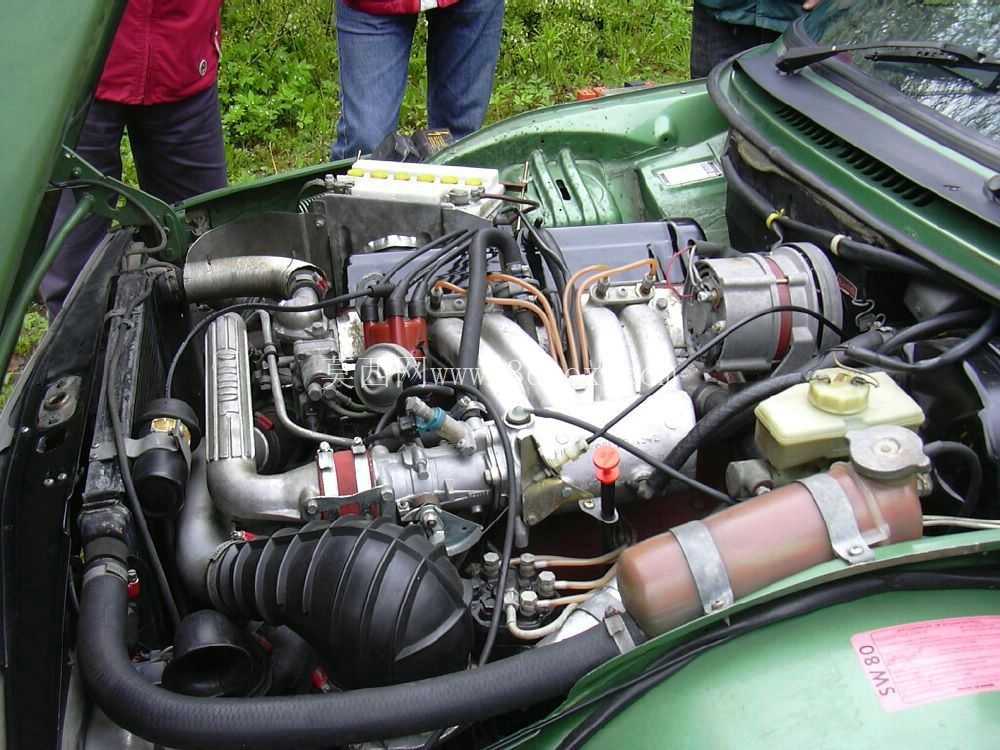

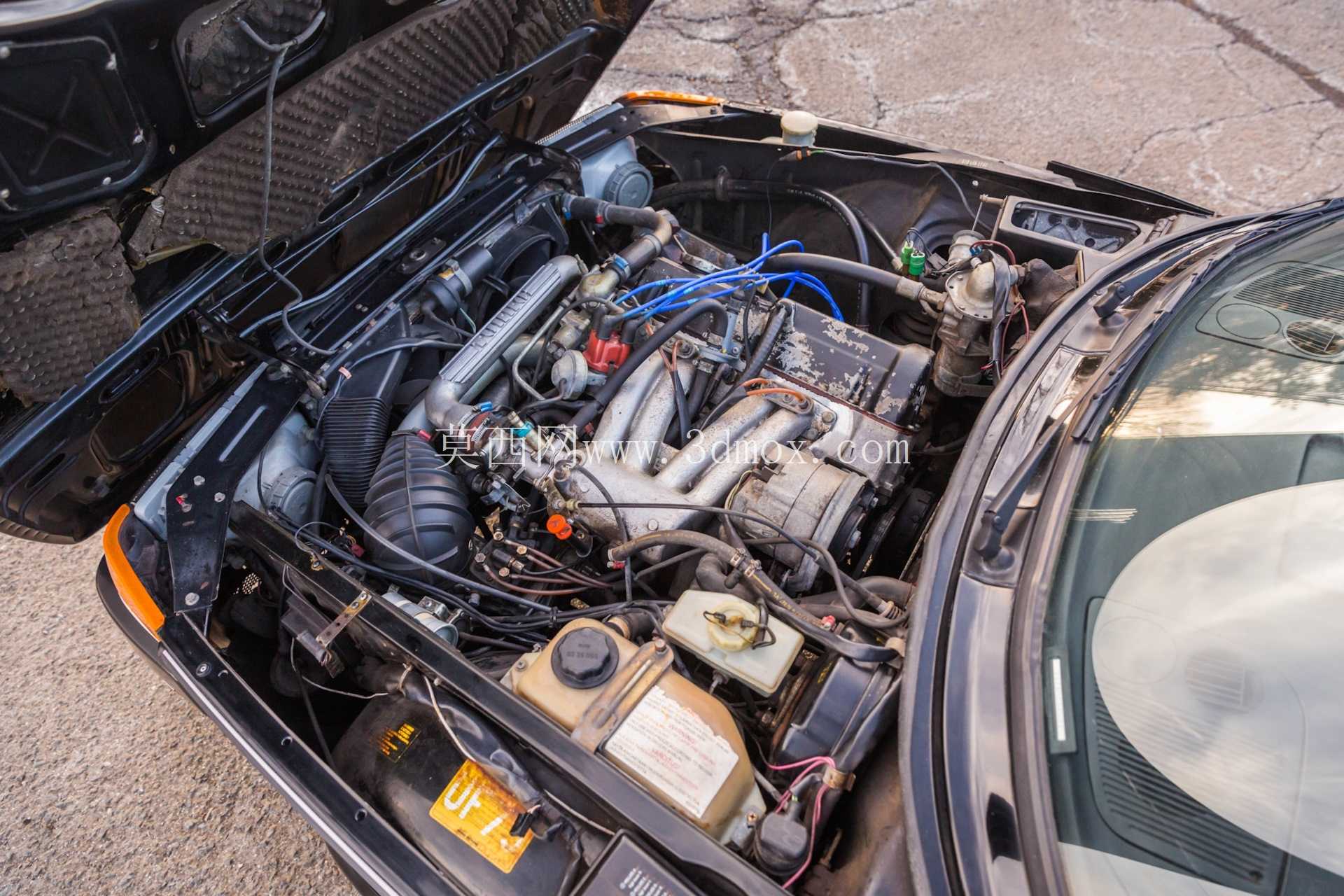

从实际布置看，管路需要绕过发动机上部的分电器、线束、燃油管路和真空控制元件，同时避开排气侧高温区域。模型中金属硬管段采用多段弯曲成型，弯管半径并非随意取值，而是在机舱空间允许的条件下尽量减小气流转向损失。急弯会造成压气机后压力回升受阻，使节气门响应变慢，也会增加涡轮出口到节气门之间的充量波动；因此硬管段在关键转角处保持较平滑的圆弧过渡，并通过不同走向的管段把增压空气引向节气门安装位置。

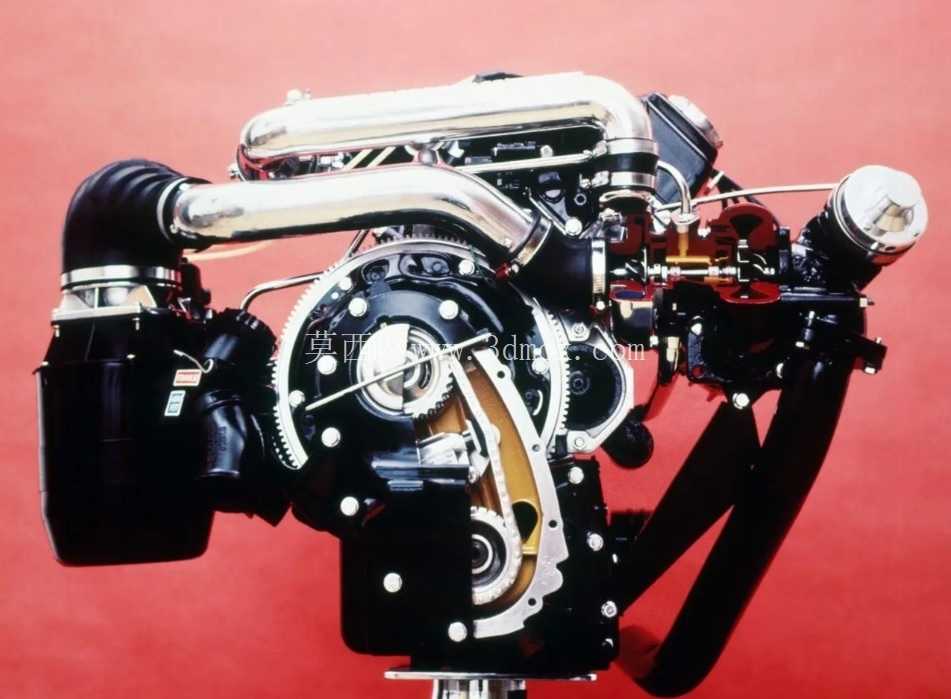

管路功能上可分为压气机出口连接段、中部成型硬管段、柔性补偿段和节气门接入段。压气机出口处通常承受最直接的压力脉动，接口需要与压气机壳出口保持同轴，卡箍压紧面要有足够搭接长度，防止高负荷下漏气或软管脱开。中部金属管承担主要走向约束，管壁需要承受增压压力，并保持截面不因真空或内外压差发生明显变形。柔性段则用于吸收发动机运转时的相对位移，因为动力总成在悬置上会随扭矩输出产生摆动，而节气门、车身或附属支架的位置并不能完全跟随发动机振动；若全部采用刚性管连接，交变载荷会集中在法兰和焊缝位置，长期使用后容易出现裂纹。

在结构设计时，进气管外径、壁厚和弯曲段展开长度需要同步校核。管径过小会限制压气机后流量，尤其在高转速、大负荷区域造成额外节流；管径过大则会增加布置难度，并使节气门之前的增压空气容积增大，影响踏板动作后的压力建立速度。对于这类横置或紧凑布置的老款涡轮增压机型，管路往往贴着发动机上部附件穿行，因此三维建模时不能只画中心线，还要把卡箍、波纹软管、接头台阶、固定支架和相邻部件一起纳入装配检查。

安装边界方面，涡轮出口接头、节气门法兰和管路固定点构成主要约束。管路与气门室盖、点火线束、燃油压力调节器等部件之间应保留热态间隙，避免发动机晃动后发生摩擦。靠近排气歧管或涡轮壳体的位置，还要考虑辐射热对橡胶件和复合材料管的影响；即使模型中未单独表达隔热板，实际结构设计也常通过金属隔热片、布线避让或软管材质选型来降低热老化风险。管路支架不宜过刚，合理的方式是在关键位置设置带橡胶衬套的固定点，既限制硬管大范围摆动，又不把发动机振动完全锁死。

流道接口的同轴度和密封面长度也很关键。软管与硬管插接段通常设计有凸台或多级插接深度，卡箍落在规定区域内才能形成均匀压紧力。节气门端的过渡应避免突然扩径或台阶错位，否则气流在进入节气门体前产生局部分离，影响低速扭矩和怠速稳定性。对于维修和装配场景，管路走向还要保证卡箍工具能够到达，硬管不能在发动机吊装后被其他附件完全遮挡；这也是老车型改装或复原中经常遇到的问题，单看数模没有干涉，实际装配时却没有操作空间。

该模型适合用于发动机进气系统结构学习、涡轮增压管路布置分析、改装进气管路方案比对以及教学演示。通过观察压气机、节气门、成型硬管和柔性连接段之间的关系，可以更直观理解增压发动机为何要在密封、承压、减振、热防护和流道平顺性之间取得平衡，也能为同类小排量增压动力总成的外围管路设计提供参考。
