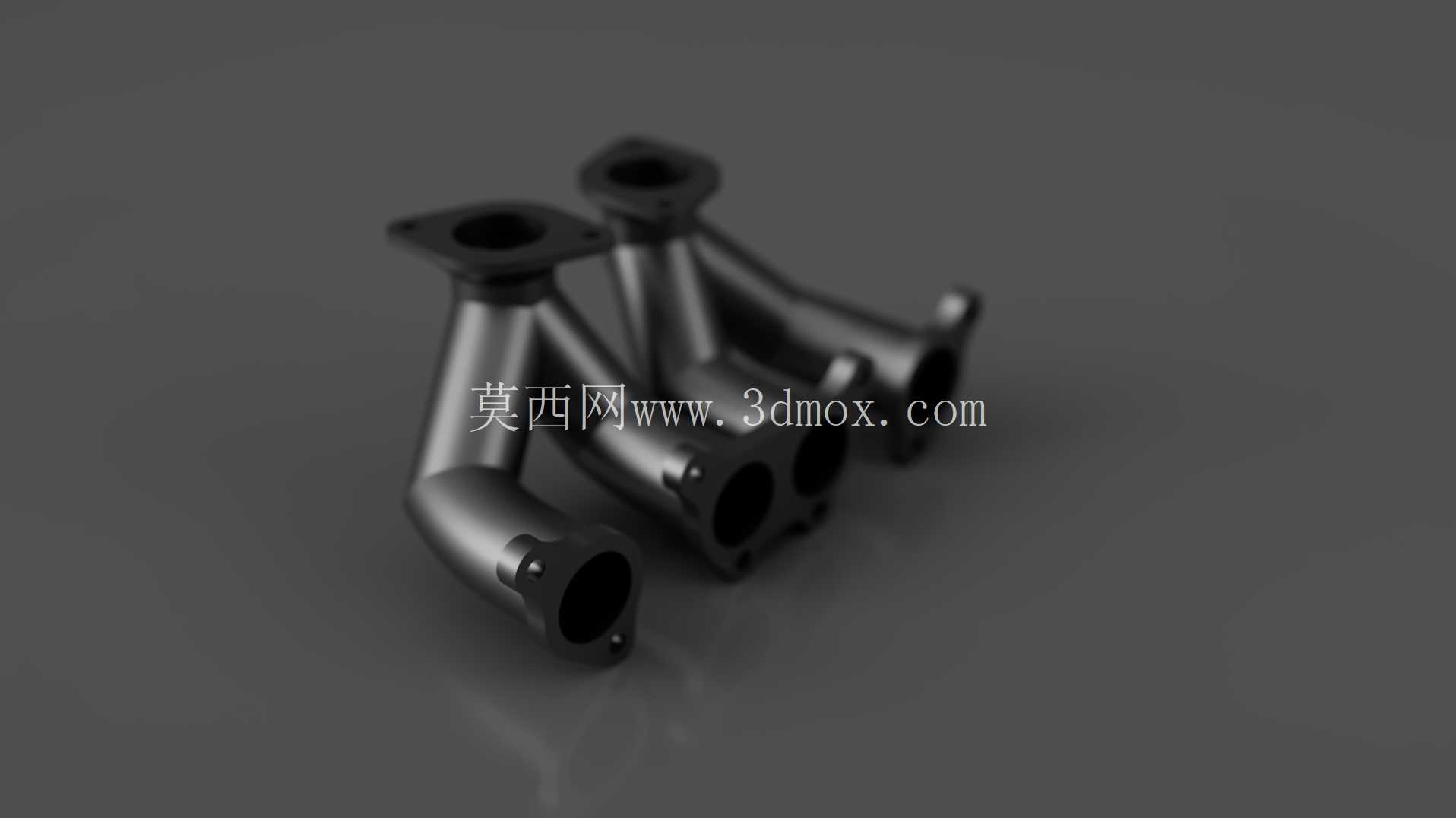

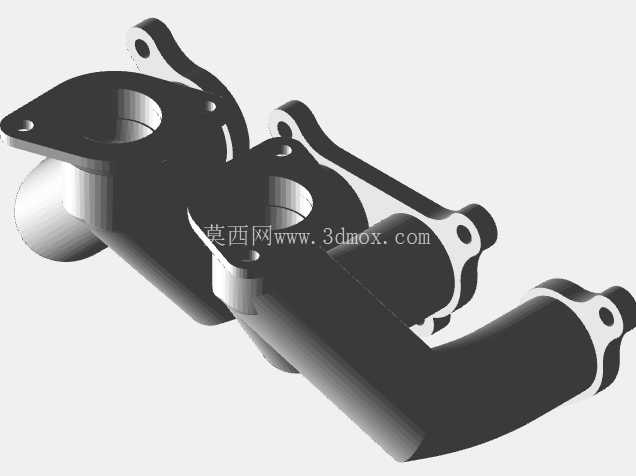

适配韦伯化油器的大众1.8升8气门进气歧管

　　在民用小排量自然吸气汽油机的改装与维修替换场景中，进气歧管作为连接化油器与气缸盖进气道的核心导流部件，其流道形态、安装匹配度直接决定了各缸进气均匀性与充气效率，尤其对于换装韦伯化油器的大众1.8升8气门动力单元而言，原厂歧管的接口尺寸、流道走向无法匹配化油器的输出特性，必须采用针对性设计的专用歧管才能保证动力输出的平顺性。这款进气歧管的设计首先围绕安装边界展开，对接气缸盖的一侧采用双法兰定位结构，法兰面预留的螺栓孔位置完全匹配大众1.8升8气门缸盖的进气道安装点位，法兰厚度经过受力校核，可承受螺栓锁紧时的压紧力，长期使用不会出现翘曲漏气问题；对接韦伯化油器的一侧法兰平面度控制在0.1mm以内，保证化油器安装后的密封性能，避免未计量的空气进入进气道导致空燃比失准。

　　流道设计上没有盲目追求大流量，而是结合8气门发动机的低扭输出特性，将各缸流道的长度差控制在5mm以内，减少各缸进气行程的谐振差异，保证怠速与低转速区间的进气稳定性，流道内壁的过渡圆角做了圆滑处理，避免气流在弯折处产生紊流增加进气阻力，歧管主体的弯曲弧度经过流道走向优化，尽可能减少气流的转向角度，降低进气过程中的压力损失。从实际使用场景来看，这类歧管主要应用于老款大众车型的动力改装与故障替换场景，当车主选择换装韦伯化油器提升供油响应速度时，必须更换匹配的进气歧管才能让化油器的供油特性与发动机进气需求匹配，避免出现各缸混合气浓度不均、怠速抖动、加速顿挫等问题。

　　设计过程中还考虑了安装空间的避让，歧管外侧的加强筋布局既提升了整体结构刚度，避免发动机运行过程中歧管受振动出现开裂，同时也避让了机舱内的发电机、水管、线束等周边部件，不需要额外改动机舱布局就能完成安装。歧管的管壁厚度经过合理设置，既保证了足够的结构强度承受进气负压与发动机振动，也不会因为壁厚过大导致整体重量过高，增加发动机舱的承载负担。在接口密封设计上，法兰面的密封槽尺寸适配常规的进气密封垫片，安装时不需要额外定制密封件，降低后续维护的配件获取难度。

　　流道的截面变化采用渐扩式设计，从化油器接口处到缸盖进气道接口处的截面逐步过渡，匹配进气过程中的气流流速变化，让混合气在流道内保持合理的流速，提升燃油雾化效果，避免燃油在管壁沉积导致的混合气浓度波动。对于维修与改装从业者而言，这类专用歧管的三维模型可以直接用于安装匹配校验，在实际拆装前通过模型核对安装点位、周边间隙，提前预判安装过程中可能出现的干涉问题，减少实车试装的工作量；对于三维建模学习者而言，这款歧管的建模过程涵盖了法兰特征创建、复杂曲面流道构建、加强筋布局、安装孔阵列等多个机械建模常用操作，可作为内燃机进气系统零部件建模的练习参考，理解流体通道类零部件的设计逻辑与建模思路，掌握从安装边界反推零部件结构的设计方法。
