撬装式双滤筒流体输送泵组结构设计

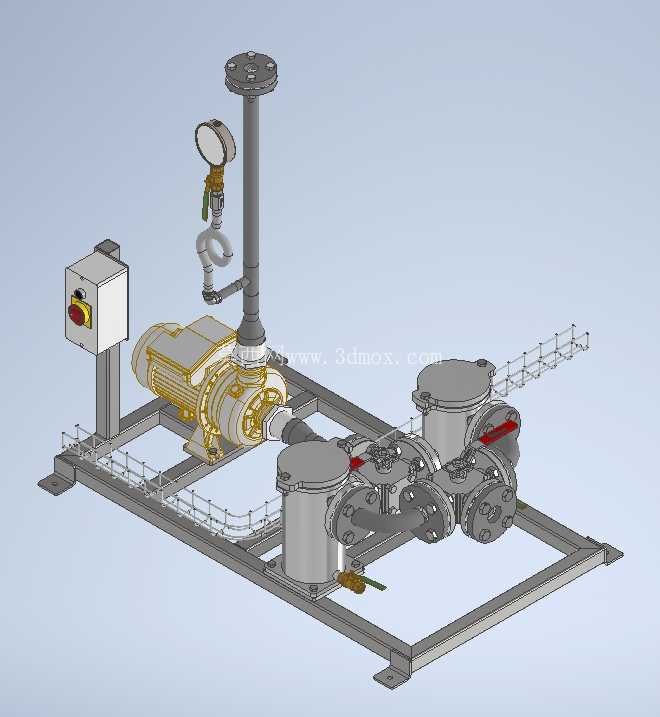

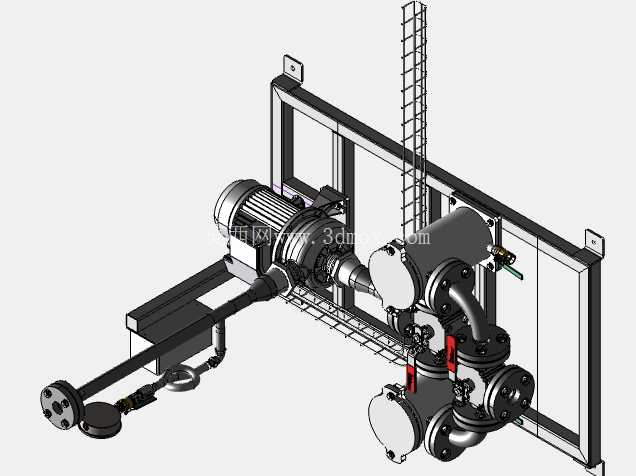

　　这套集成式泵组采用撬装一体化设计思路，将动力单元、过滤单元、检测单元、控制单元全部整合在同一块焊接成型的型钢底座上，省去了现场分散安装时的多部件对齐、找正工序，在化工流体输送、中小型循环水系统、轻污油中转、工业冷却循环等场景中，能够大幅缩短现场施工周期，降低安装阶段的对齐误差带来的设备运行振动风险。从结构布局来看，动力端采用卧式电机直联泵体的传动方案，相比皮带传动结构，直联方式的传动效率更高，轴向占用空间更小，同时避免了皮带张紧调整、皮带磨损更换的日常维护工作量，泵体进出口端直接对接双筒并联过滤器，两个过滤筒通过三通切换阀实现连通，单筒需要清理滤芯时，无需停泵即可切换至另一筒工作，保障连续生产工况下的流体输送不中断，这一设计在不允许频繁停机的工艺循环场景中实用性极强。

　　撬装底座采用矩形型钢焊接框架结构，底部预留了标准的叉车孔位与地脚安装孔，既可以通过叉车直接完成整机组的短距离转运，也可以通过地脚螺栓将整机固定在混凝土基础上，底座上的护栏采用小直径圆管弯折成型，围绕泵组与过滤单元的操作区域设置，既可以避免日常巡检时人员误触高温泵体或转动部件，也不会遮挡过滤器端盖、阀门操作手柄的操作空间。压力检测单元设置在泵出口的竖直管段顶端，采用径向安装的压力表搭配根部切断阀，日常巡检时可以直接读取泵出口的实时压力，判断滤芯堵塞情况与泵的运行工况，根部阀的设置可以在压力表损坏时，不排空管路即可完成压力表的更换作业。

　　控制箱安装在泵组动力端的侧方立柱上，箱体高度设置在成年人站立操作的舒适区间，面板上设置了急停按钮与运行状态指示灯，电气布线全部沿底座下方的穿线槽排布，避免管路泄漏时流体喷溅到线缆上引发电气故障。从安装边界来看，整机的长宽尺寸控制在常规集装箱内部装载的允许范围内，竖直方向的最高点为出口管段顶端的压力表，整体高度满足普通工业厂房的设备进门尺寸要求，进出口管路的法兰采用标准公称压力的平焊法兰，能够直接和现场同规格的工艺管路对接，不需要额外制作过渡接头。

　　设计阶段针对泵组运行的振动问题，在电机与泵体的安装脚位下方预留了减震垫安装槽，现场安装时可以根据实际工况选配橡胶减震垫或者弹簧减震器，降低泵组运行时的振动向基础传递，同时减少振动带来的管路法兰密封面泄漏风险。双过滤筒的端盖采用快开式结构设计，不需要大型工具即可完成端盖的拆卸与滤芯更换，滤芯的过滤精度可以根据实际输送介质的清洁度要求选配，适配清水、低粘度油品、弱腐蚀性化工介质等多种流体的输送需求。管路布局上，所有弯头均采用大曲率半径的冲压弯头，减少流体在管路内的局部阻力，降低泵的出口压力损失，提升整机的运行效率。整机的所有外露金属部件均做了相应的防腐处理，底座与护栏表面采用喷漆处理，泵体与过滤筒的过流部件根据介质特性选用对应的材质，兼顾结构强度与耐腐蚀性能。在日常维护层面，所有需要定期操作的阀门、需要定期检查的压力表、需要定期更换的滤芯，都布置在站在地面即可触及的位置，不需要登高作业，降低日常维护的操作风险，电机的接线盒方向、泵体的排气螺塞位置、过滤器的排污口位置都做了统一的朝向规划，避免维护时出现操作空间干涉的问题。
