10毫米气动软管壁挂双环固定支座

在车间气动管路布设、小型空压机工位配管、桌面气动工具收纳以及实验台气路整理场景里，软管垂坠、拖地、随气源压力甩动是很常见的现场问题。这款壁挂式双环固定座，核心作用就是把外径10毫米的气动软管约束在墙面或立式安装板上，让走线路径顺直，避免软管被人员踩踏、被设备边角磨破，也减少接头处因反复弯折产生的疲劳漏气。

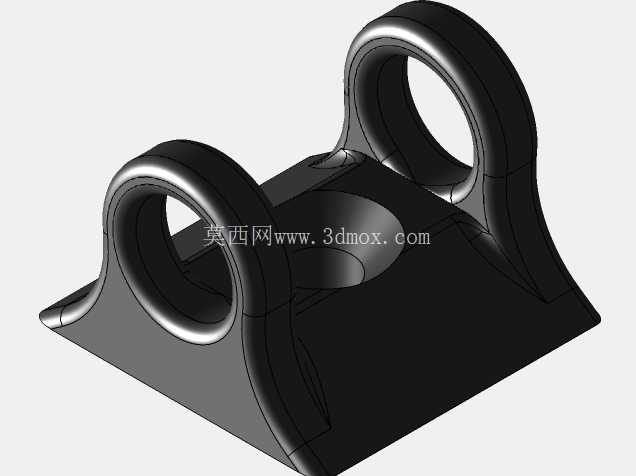

从结构上看，零件底部是一块平整的贴装底板，底板承担整个支座的安装基准面，使用时可以通过螺钉穿过底板预留孔位，把支座锁紧在墙面、铝型材立柱或者设备侧板上。底板上方延伸出两个并排的环形抱箍通道，两个环体同轴布置，软管可以依次穿入两个环孔；相比单环固定，双环结构能在更长的轴向跨度上约束软管，软管受气压脉冲或者外力拖拽时，不会在单点处形成锐角折弯，管身走向更稳定。环体和底板之间采用圆滑的曲面过渡，没有尖锐的应力集中棱边，注塑或者3D打印成型时，材料在转角处填充连续，承重后不容易从根部断裂。

设计思路上优先考虑了现场安装的容错性。环孔内径适配10毫米规格的气动软管，常规PU管、尼龙气管都可以顺畅穿入，环壁保留了足够厚度，既不会因为管壁过薄在长期箍紧下开裂，也不会过度占用安装空间。两个环的间距经过权衡：间距过小，约束长度不足，软管仍容易左右晃动；间距过大，则整体支座外形变长，贴墙安装时占用墙面面积增加，也会让软管穿装时对位更麻烦。当前结构在紧凑外形和固定可靠性之间取了平衡，环体顶部和侧面的曲面顺着管身弯曲方向延展，当软管从环中斜向引出时，接触面是圆弧过渡，不会割伤软管外层。

安装边界方面，底板的平面度是装配时的首要基准，贴装面需要尽量平整，如果墙面有明显凸起，要先打磨找平或者加垫片，避免底板锁紧后发生翘曲，导致环孔错位、穿管阻力变大。固定螺钉的规格要和底板安装孔匹配，锁紧时对角交替施力，不要单侧过度拧紧，防止底板边缘翘起。支座的承载方向以垂直板面的径向约束为主，适合承担软管自重和常规气动动作带来的小幅拉力，不能作为承重吊点去悬挂重型工具或者牵拉整卷管路。

实际使用中，这类固定座常沿着气路走向每隔一段距离布置一个，把从主气源到气动扳手、气动剪刀、吹尘枪的软管分段托住，工位台面不再有管线杂乱缠绕的情况。环孔的开放式穿管方式不需要拆卸软管两端的快插接头，布设维护时直接把管身卡入或穿入即可，后期调整管路走向也很方便。整体造型没有多余的突出结构，贴墙安装后外缘顺滑，人员走动时不易剐蹭，在紧凑的设备旁、装配工位侧边都能适配。
