手持式不锈钢管弯管加工工装结构

　　在现场管路布设、小型五金加工、厨卫管线改装、薄壁不锈钢管路施工场景中，手动弯管工具始终是无法被大型设备完全替代的作业载体，尤其是针对小口径薄壁不锈钢管的弯折作业，大型弯管设备受场地、装夹条件限制无法进场，而普通手动弯管工具又极易出现管壁瘪陷、弯折角度失控、管面划伤等问题，这款手动弯管结构正是针对这类痛点完成的结构设计。从实际作业逻辑出发，该结构采用杠杆式施力架构，将弯折轮作为成型基准面，压合臂通过铰接结构传递手部施加的力矩，不需要额外外接动力源，单人单手握持即可完成整段弯折动作，适配现场零散作业、管线改装、小批量试制等无固定工位的加工场景。

　　设计阶段首先明确了加工对象的边界：适配外径14mm的不锈钢管材，允许加工的管材壁厚不超过1mm，这个参数区间覆盖了家装给水薄壁不锈钢管、小型设备气动管路、仪表引压管路等绝大多数小口径不锈钢管的应用场景，针对薄壁管弯折易瘪的共性问题，成型轮的圆弧槽做了全贴合型面设计，槽型弧度与管材外径完全匹配，弯折过程中槽面会完整包裹管材受力段的圆周面，避免局部应力集中导致的管壁凹陷，同时铰接点的位置经过力矩配比优化，手部施加的握力会通过杠杆臂放大3-4倍，不需要借助加力杆即可完成0-90度范围的任意角度弯折，作业过程中不会出现管材打滑、偏移的问题。

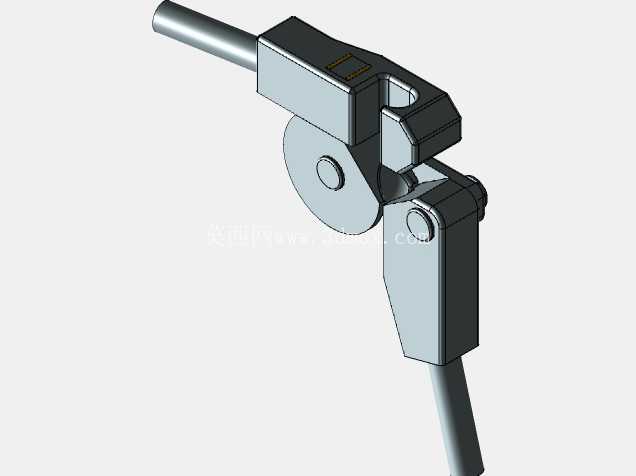

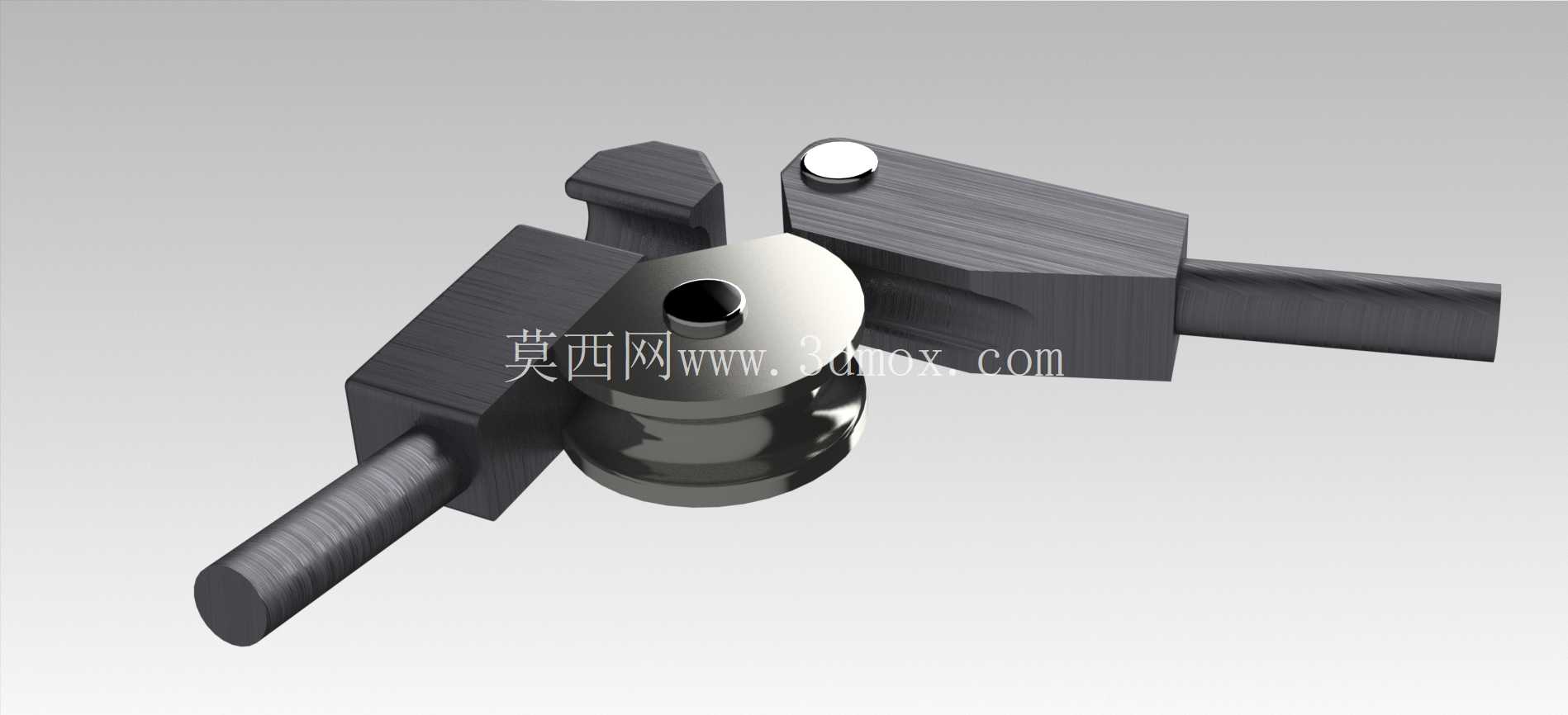

　　从结构组成来看，整个弯管器分为固定握持臂、活动压合臂、成型弯折轮、定位挡块四个核心部分，固定握持臂下端设置有管材穿入定位孔，管材插入后会被挡块限制轴向窜动，成型轮通过销轴固定在两臂的铰接位置，活动压合臂上的压合型面与成型轮槽配合形成完整的管材夹持腔，握合活动臂时，压合型面会推动管材沿成型轮的圆弧面逐步弯折，整个过程中型面始终与管材表面保持面接触，不会出现线接触导致的管面压痕或划伤。外形尺寸上，整个工具总长控制在300mm以内，最大宽度不超过80mm，握持部分做了贴合手掌弧度的切面处理，长时间作业不会出现硌手的问题，工具本身没有突出的尖锐棱角，放入工具包即可携带，不需要额外的收纳防护结构。

　　安装边界方面，该工具为手持式作业工装，不需要固定在工作台面即可使用，作业时仅需要预留出管材弯折方向的操作空间，对于墙角、设备间隙等狭窄位置的管路弯折作业，只要能容纳工具本体进入即可完成操作，相比台式弯管设备的空间要求降低了70%以上。结构细节上，所有铰接位置都做了间隙配合优化，转动过程中没有卡滞或旷量，成型轮与压合型面的硬度做了差异化匹配，成型轮采用高硬度耐磨材质，长期使用不会出现槽型磨损导致的弯折精度下降，压合型面则采用略低的硬度，避免硬度过高划伤不锈钢管的表面抛光层，保证弯折后的管材外观质量。实际作业过程中，操作人员只需要将待弯折的管材插入定位孔，调整好需要弯折的位置标记，单手握持两个臂体逐步施力，即可一次性完成精准弯折，弯折后的管材圆弧段过渡平滑，没有褶皱、瘪陷、裂纹等缺陷，弯折角度可以根据施工需求随时停止，不需要额外的角度测量辅助即可满足管路布设的精度要求，尤其适合装修现场、设备运维、户外管线施工等无法携带大型设备的作业场景，解决了薄壁不锈钢管手动弯折精度差、成品率低的实际问题。
