磁驱浮子式油位监测部件结构设计

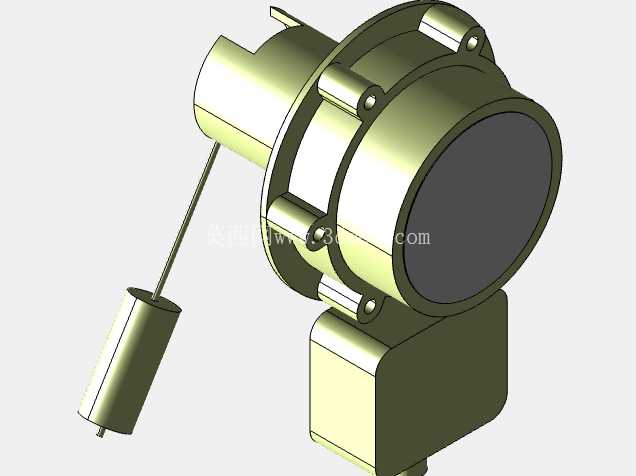

　　在工业润滑系统、车用动力舱、液压站储油腔体的日常运维场景中，油位的实时精准把控直接决定了设备运行的可靠性——缺油会导致运动副干磨烧损，油位过高则会引发运转阻力增大、密封件渗漏等一系列问题，这款磁驱浮子结构的油位检测部件，正是针对这类密闭腔体油位监测需求开发的接触式检测组件。从结构设计逻辑来看，这款部件没有采用传统的连杆电位器式接触检测方案，而是选择了磁耦合无接触传动的路径，浮子随油面升降的过程中，内置的磁钢会通过隔磁壳体带动检测端的指示或信号触发组件动作，整个传动过程不存在动密封点，从根源上避免了长期使用后密封老化导致的腔体渗油问题，这一点在高压、高油雾的工业设备舱体内尤为关键，很多传统油位计的失效都源于动密封件在温度交变环境下的老化开裂。

　　从安装边界来看，这款部件的主体安装法兰为圆形结构，配套的安装位需要预留直径140毫米的法兰对接空间，法兰端面到浮子自然下垂的最低点垂直距离为288毫米，安装时需要注意浮子的摆动行程范围，要避开腔体内部的加强筋、管路、内置滤芯等结构件，避免浮子卡滞导致检测失效；主体检测端的横向宽度同样为140毫米，安装时要在检测端外侧预留足够的接线或观察空间，不能紧贴舱壁布置，否则会给后期的调试、维护带来阻碍。

　　功能层面，这款部件可以根据实际使用需求选配两种输出形式，一种是纯机械目视指示，通过表盘上的色标直接显示当前油位是否处于正常区间，不需要外接供电，适合无供电条件的小型储油腔体、移动设备使用；另一种是电子信号输出，当油位到达预设的高低阈值时，会输出开关量信号给设备的控制系统，触发补油提示或者低油位停机保护，适配自动化程度较高的工业生产线设备。在结构细节处理上，浮子采用了薄壁密封腔体结构，自身重量经过精准配平，保证在不同粘度的油品中都能随油面平稳升降，不会因为油品粘附导致浮子动作迟滞；连接浮子的摆杆采用了刚性金属材质，摆动角度经过限位设计，避免浮子在油面波动幅度过大时撞击壳体内壁，同时磁钢的磁场强度经过匹配调试，既保证磁耦合传动的扭矩足够带动指示组件动作，又不会因为磁场过强吸附油液中的铁磁性杂质，长期使用也不会出现卡滞问题。

　　实际选型适配时，需要根据腔体的最高、最低油位调整浮子摆杆的初始安装角度，保证浮子在最低油位时刚好触发低油位信号，最高油位时不会触碰腔体顶部结构，同时要根据所用油品的类型选择对应的壳体密封材质，避免油品对密封件产生溶胀作用，缩短部件的使用寿命。
