带操作手柄的旋转式阻尼调节构件

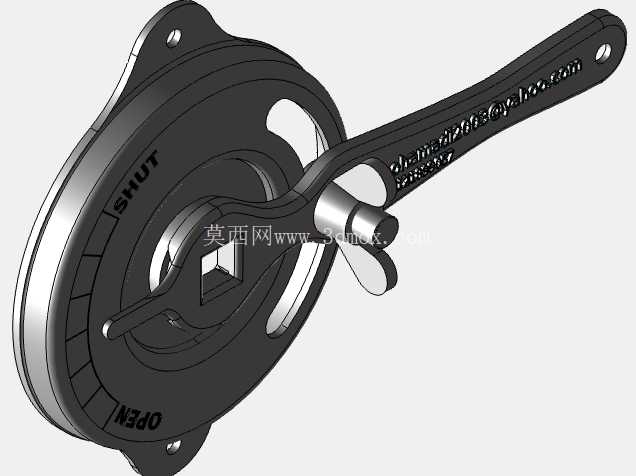

　　这类带操作手柄的旋转阻尼构件，常应用在需要手动控制开合阻尼、调节转动阻力的设备场景中，比如小型通风管道的风门调节、机柜舱门的开度限位、小型流体管路的截流调节工位，都能见到这类结构的身影。不同于常规的固定式阻尼轴，这款构件把操作手柄和阻尼本体做了集成式设计，操作人员不需要额外配套扳手或者操作工具，直接扳动手柄就能完成阻尼档位的切换或者转动阻力的调节，在需要频繁手动调整开度、且调整后需要保持位置稳定的工位上，这种集成结构能大幅减少操作辅助工具的配置，降低现场操作的复杂度。从结构设计逻辑来看，本体采用圆盘式的壳体布局，圆盘边缘预留了三个安装固定孔，安装时可以通过螺栓直接把构件固定在设备的安装基面，三个孔呈三角分布，能保证安装后的受力稳定性，避免长期扳动手柄造成固定位松动。圆盘本体上刻印了开合方向的标识，操作人员在现场操作时不需要额外对照说明书，顺着标识方向就能判断操作对应的开度变化，减少误操作的概率。手柄部分做了加长的力臂设计，手柄末端预留了挂装孔，在一些需要锁定操作位置的场景，可以直接穿入铅封或者锁销，避免无关人员随意扳动调整。

　　手柄和阻尼本体的连接位置做了轴套强化结构，因为这个位置是操作时的应力集中点，长期反复扳动容易出现磨损间隙，轴套结构可以把转动摩擦面集中在可替换的轴套部位，后期维护时只需要更换轴套就能恢复转动精度，不需要更换整个构件。阻尼核心的转动部位采用方孔接口设计，这种接口可以直接和被调节的阀板、风门转轴做插接配合，方孔的传动不存在周向打滑的问题，能保证手柄转动的角度和被调节构件的转动角度完全同步，不会出现传动间隙导致的调节虚位。从安装边界来看，圆盘本体的外径控制在常规小通径管路调节的适配尺寸范围内，手柄展开后的最大转动半径不会超出圆盘外径太多，安装时不需要预留过大的操作空间，在设备内部布局紧凑的场景下也能完成安装。

　　实际使用中，这类阻尼构件的阻尼力矩是通过内部的摩擦片结构实现的，扳动手柄带动内部转轴转动时，摩擦片提供的恒定阻力可以让手柄停留在转动行程内的任意位置，不需要额外设置定位销或者锁定结构，就能保持调整后的开度不变，在需要无级调节开度的工位上，这种特性比档位式的调节结构适用性更广。设计时还特意在圆盘壳体上做了镂空减重结构，在不影响壳体结构强度的前提下，减少了构件的整体重量，同时镂空位置也能作为内部阻尼结构的散热通道，长期频繁操作产生的摩擦热量可以通过镂空位置快速散出，避免内部摩擦片因为过热出现阻尼力矩衰减的问题。手柄表面做了防滑的纹理处理，即使操作人员佩戴劳保手套操作，也能稳定抓握手柄，不会出现打滑脱手的情况。

　　在结构建模过程中，需要重点关注方孔和转轴的配合公差，还有手柄和本体连接轴的同轴度，如果同轴度偏差过大，扳动手柄时会出现卡滞，操作手感会明显下降；安装孔的位置度也需要严格控制，否则现场安装时会出现孔位对不齐，无法顺利固定的问题。这类构件的阻尼力矩参数可以根据实际应用场景调整，比如用在重型舱门调节时，可以更换内部刚度更高的摩擦片，提供更大的阻尼力矩，避免舱门因为自重出现自行转动；用在小型通风风门调节时，可以降低阻尼力矩，让操作更轻便。不同于外置式的阻尼器，这种集成操作手柄的结构不需要额外配套操作连杆，整个构件的集成度很高，在设备设计阶段可以直接作为标准模块选用，减少单独设计操作机构和阻尼结构的工作量，也能降低整体结构的装配复杂度。
