DN300不锈钢集流管路组件结构设计

这款DN300规格的不锈钢集流管路组件，主要面向大流量流体输送工况的管路汇流、分流需求设计，常见于市政供水主干线分支、化工流体介质输送管网、暖通空调循环水系统、食品级流体加工生产线等场景，承担单路大口径管路与多路分支管路之间的介质导流、汇通作用，可替代传统多管件拼接的管路布局，减少现场焊接工作量与管路泄漏点。

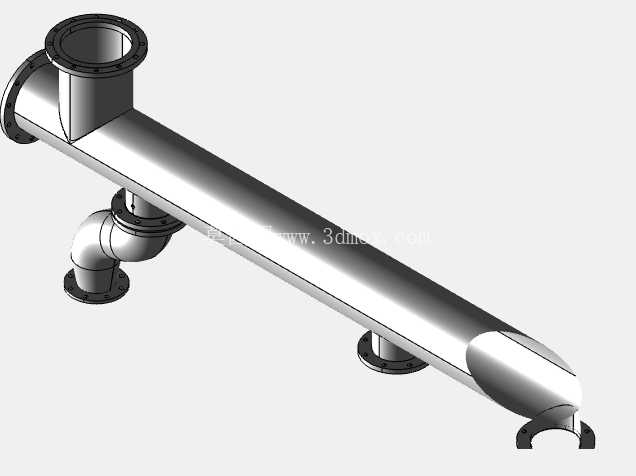

整体结构以长直主筒体为核心载体，主筒体一端采用椭圆封头做封闭处理，另一端配置标准DN300法兰接口用于对接主输送管路，筒体侧壁根据工况需求预留了多个不同规格的法兰接口：顶部垂直向上的DN200法兰接口可对接主分支输出管路，侧下方配置的90度弯头带法兰结构，可对接侧向低位的介质输入或输出支路，筒体底部还预留了两个小规格法兰支座接口，既可以作为排污、排空接口使用，也可搭配支撑构件完成管路的现场固定。

设计阶段首先考量了流体在筒体内的流态稳定性，主筒体的内径严格匹配DN300公称通径的流道要求，所有分支接口与主筒体的连接位置均做了圆弧过渡处理，避免直角结构造成的流体紊流、压损增大问题，同时减少介质内杂质在拐角位置的淤积。弯头与主筒体的连接法兰采用凸面密封结构，配套标准螺栓孔位可直接与同压力等级的工业法兰对接，无需额外加工转接件。所有法兰端面的密封槽尺寸、螺栓孔中心圆直径均遵循现行管路法兰标准，可直接适配市面常规的法兰垫片、紧固件，降低现场安装的配件适配成本。

安装边界层面，主筒体的水平长度可根据现场分支管路的排布需求做适配调整，本次建模的标准款筒体长度为1200mm，顶部垂直接口的中心高度距筒体底部安装面为420mm，侧下方弯头接口的中心距主筒体端面的距离为350mm，底部两个支撑接口的中心距为800mm，现场安装时可通过底部接口搭配支撑脚架，将整个集流组件固定在管路支架或设备基座上，无需额外焊接支撑结构。所有接口的法兰压力等级统一为PN16，可满足常规工况下1.6MPa以内的流体输送压力要求，不锈钢材质的本体可适配水、弱腐蚀性化工介质、食品级流体等多种介质的输送需求，内壁做抛光处理后可降低流体输送阻力，同时减少介质残留，便于管路的清洗与维护。

建模过程中对所有焊缝位置做了结构简化处理，将焊接连接位置做一体化结构呈现，既保留了实际产品的结构特征，也便于后续做有限元受力分析、管路流场仿真时的模型简化，所有法兰的螺栓孔位、密封面尺寸均按照实际加工标准建模，可直接导出工程图用于生产加工的尺寸参考，弯头的曲率半径按照长半径弯头标准设计，降低流体转向时的压损，封头采用标准椭圆封头结构，可承受更高的管路内部压力，避免端盖位置出现应力集中导致的变形、泄漏问题。

在实际管路系统布局中，这类集成式集流管组件相比传统采用三通、弯头逐个拼接的管路结构，整体结构强度更高，所有连接位置的密封点数量减少40%以上，可有效降低管路长期运行过程中的泄漏风险，同时集成化的结构可大幅缩减现场安装的作业时长，减少管路安装所需的空间占用，尤其适合空间紧凑的设备间、管廊布局场景。设计时还考虑了管路的热胀冷缩补偿余量，主筒体的长度方向预留了一定的伸缩变形空间，搭配法兰连接的微量位移能力，可适应管路输送介质温度变化带来的尺寸形变，避免管路应力集中造成的焊缝开裂、法兰密封失效问题。
