圆形风管侧装调节型管道阻尼装置

　　在商用建筑通风系统、工业除尘管路、实验室排风系统的管路布设中，这类侧装手柄式管道阻尼装置是管路流量调控的核心执行部件，主要承担管路支路风量分配、风阻平衡、工况切断的实际功能，区别于电动风阀的电控驱动形式，这款阻尼装置采用纯手动侧置手柄操作，无需额外布设供电线路与控制信号，适配无电控需求、需要现场手动快速调节的管路场景，常见于地下车库通风支管、厂房工位除尘分支、实验室通风柜排风支管等点位。

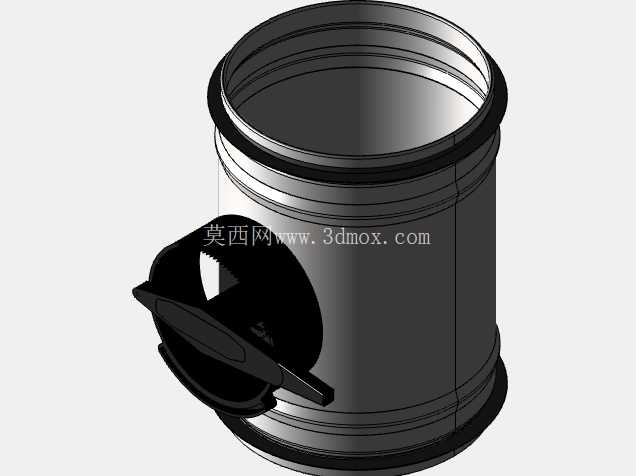

　　从结构设计逻辑来看，主体采用直筒圆形等径结构，两端预留标准螺旋风管对接的卡接边界，筒壁厚度均匀，整体同轴度公差控制在适配常规风管安装的范围内，安装时无需额外变径转接，可直接与同公称直径的螺旋风管承插后通过卡箍或抱箍固定，安装边界与常规同规格风管保持一致，不会额外占用管路轴向安装空间，适配现有成熟的风管安装施工流程。侧置的调节手柄采用拨杆式结构，手柄与筒内的阻尼叶片通过转轴刚性连接，转轴与筒壁的配合位置设置密封结构，避免管路内风压泄漏，手柄的转动角度与叶片的开启角度一一对应，可实现0到90度范围内的无级开度调节，操作人员在管路侧面即可完成操作，无需攀爬至管路轴向位置操作，在狭窄的吊顶内、设备旁侧管路等操作空间受限的场景下，这种侧装操作结构的实用性远高于轴向手柄的风阀结构。

　　叶片采用与筒体内径匹配的弧形结构，完全关闭时可实现管路的近似截断，满足支路检修时的风路切断需求，部分开启时可通过调整叶片角度改变管路通流截面积，进而调整支路的风阻系数，平衡整个通风管网的压力分布，避免出现近端支路风量过大、远端支路风量不足的管网失衡问题。建模过程中，主体筒体采用薄壁回转特征构建，两端的加强翻边通过扫掠特征成型，保证与风管对接时的结构强度，侧置的手柄组件单独构建子装配体，转轴与筒体的配合位置预留合理的装配间隙，模拟实际产品的装配公差，叶片与筒体内壁的间隙控制在实际产品的允许泄漏范围内，避免建模时出现干涉问题。

　　从实际选型适配角度，这款阻尼装置的通径适配常规通风系统常用的圆形风管规格，安装时的轴向长度与同规格的风管直接长度接近，不会给管路布设带来额外的空间补偿需求，侧置手柄的转动半径经过优化，操作时不会与周边的管路支架、墙体、其他管线发生干涉，适配吊顶内、管井内等紧凑空间的安装需求。在工业除尘管路应用中，这类阻尼装置可调整各吸尘点位的支管风量，保证每个吸尘口都能达到设计要求的吸尘风速，避免出现部分点位吸口风速不足导致粉尘沉积的问题；在商用建筑的新风系统中，可通过调整各房间支管的阻尼器开度，平衡不同房间的新风送风量，避免靠近新风机组的房间风量过大、远端房间新风不足的问题；在实验室排风系统中，可根据通风柜的使用状态调整对应支管的阻尼器开度，在保证排风效果的前提下降低系统整体运行能耗。结构设计上没有多余的外露零部件，整体外观简洁，外露的手柄做了圆角处理，避免安装和操作过程中出现划伤风险，筒体表面的光滑结构也不易积尘，适配通风除尘场景下的日常清洁维护需求，转轴位置的密封结构可减少管路内的粉尘外溢，满足洁净度有一定要求的通风场景使用。
