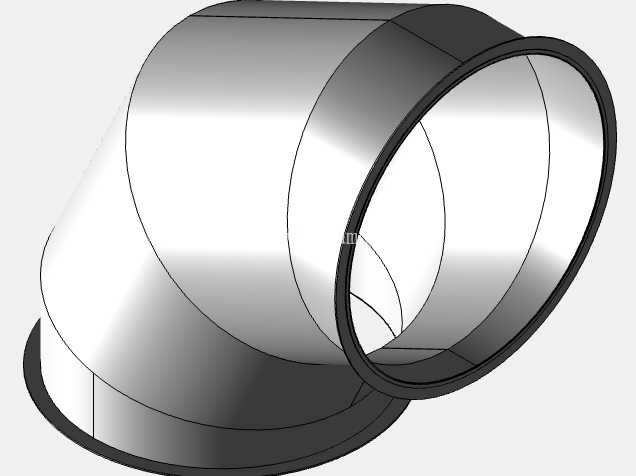

大口径分段式九十度碳钢通风弯头

该管件为大口径管路系统中的九十度转向构件，公称通径对应DN850规格，采用分段式结构完成直角方向的气流或介质流向切换，在工业通风、除尘管网、废气输送、大型暖通空调风道以及低压流体输送场景中承担管路转角连接作用。现场管路布置时常受厂房立柱、设备排布、层高限制等约束，直管段无法直接完成走向变更，这类弯头就布置在两段垂直相交的主管道之间，使介质沿平滑弧形通道完成转向，相比直角拼接的方转角，能够显著降低转角处的局部阻力，减少涡流区造成的压损与粉尘沉积。

从结构设计思路来看，该弯头没有采用整体冲压成型的小弯头方案，而是按弯管弧段拆分为多节斜截管段拼接，每一节段的端口角度随弯弧位置逐步变化，组对后共同形成连续的九十度圆弧通道。这种分段展开方式更适合大直径薄壁管件的加工：车间可直接在板材上完成放样、切割、卷圆和纵缝焊接，不需要配备大尺寸冲压模具或专用弯管设备，单件、小批量项目的制造成本和交付周期都更容易控制。段与段之间的环缝在三维建模时需要保留清晰的装配边界，便于工程图中展开下料、标注焊接坡口并核对拼缝位置。

外形与安装边界方面，模型两端均为圆形接口，接口直径围绕850毫米通径设定，两端口轴线相互垂直，弯头中心线半径决定了整体占位。布置时不能只核对管口直径，还要同时检查弯弧外侧的回转包络、内侧弯曲半径以及轴向插入长度。若弯头靠近墙面、平台梁或设备壳体，外侧弧面往往是最先发生干涉的部位；内侧曲率过小则会使气流贴壁分离，增加阻力并诱发颗粒堆积。因此在三维管路布局中，应把弯头作为完整实体校核，重点确认两端法兰或焊接对接段的预留操作空间，保证现场螺栓紧固、焊缝施工和后期检修都有足够作业面。

功能特性上，模型呈现等截面过渡思路，沿弯弧全程保持流通断面基本一致，避免突然扩缩造成额外压力损失。端口处加厚或加强边的结构表达，有利于对接主管道时传递载荷，并承受管网自重、内部压力和风振带来的复合作用。对于含尘气流管路，内壁连续性和环缝打磨质量会直接影响磨损分布，分段拼缝若形成台阶，长期冲刷后容易出现局部磨薄；建模时将各段接口对齐到同一理论内壁面，可为后续焊接工艺和内衬处理提供明确依据。

在选型与建模协同过程中，结构工程师需要先依据管道公称直径、设计压力、介质特性和空间走向确定弯头曲率半径，再把分段数量、节段角度、接口形式和壁厚纳入统一装配。该模型以实体方式表达弯弧、端口和分段关系，可用于干涉检查、工程量统计、支吊架位置规划以及加工放样参考。安装定位时，两端接口的同轴度、相邻管段法兰孔方位以及弯头自重支撑点都要提前考虑；大口径管件自身重量较大，不能完全依赖相邻管道承担弯矩，通常在弯头附近设置支架或吊架，以控制焊缝处附加应力。整体来看，这类分段弯头兼顾了大尺寸管路的转向需求与板材加工可行性，是通风和低压输送管网中典型而关键的管路连接件。
