尤尼洛克60系列卡套式三通过滤阀结构

这款三通式过滤阀件，是小通径直管路流体系统里常用的 inline 过滤元件，在实验室气路、小型液压控制回路、半导体特气输送、分析仪器进样管路这类对介质洁净度有要求的场景里，经常能见到同结构产品的应用。它不需要额外加装旁路，直接串接在主管路中就能完成介质过滤，同时预留的侧向接口可以接压力表、泄压支路或者取样管路，比直通式过滤器的管路适配性更强，不用额外配三通接头就能实现多支路功能，能减少管路接头数量，降低潜在泄漏点。

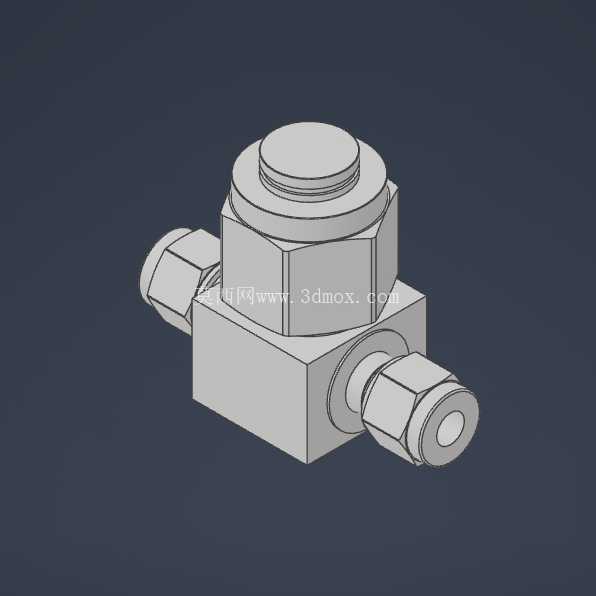

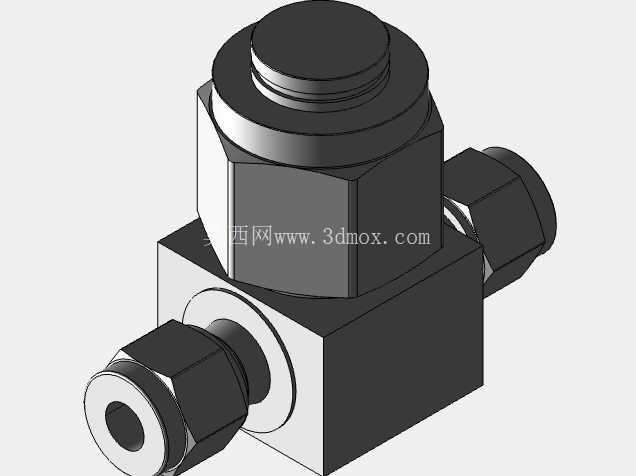

从结构设计来看，主体采用方体基座加顶部六角压盖的组合，方体结构的好处是安装时可以用扳手直接夹持主体，不会像圆柱形阀体那样拧接时跟转，三个接口呈正交分布，两个水平对向接口是主通路，垂直于主通路的侧向接口是支路接口，顶部的六角压盖是滤芯更换口，不需要把整个阀体从管路上拆下来，只要拧开顶部压盖就能取出内部滤芯做清洁或者更换，维护效率比一体式阀体高很多。接口采用双卡套式连接结构，适配6mm外径的硬管，不管是不锈钢管、尼龙管还是特氟龙硬管，卡套结构都能在拧紧螺母的时候通过卡套的刃口切入管壁，实现无密封件的金属密封，耐高压、耐腐蚀性都比螺纹加生料带的连接方式更稳定，也不会因为管路振动出现密封松动的问题。

设计的时候要注意几个安装边界：首先是三个接口的对边距离，因为卡套螺母拧紧需要预留扳手空间，尤其是顶部压盖的六角尺寸，要保证上方有足够的操作空间，不能贴壁安装，否则后期换滤芯的时候扳手放不进去。其次是阀体的流通通径，这款阀件属于小通径元件，适合流量不大的精密控制管路，不能用在大流量主循环管路里，否则压损会超出系统允许范围。内部滤芯的安装腔和主通路是同轴设计，介质从一端接口进入后，先经过滤芯过滤再从另一端主接口流出，侧向接口是在滤芯下游的腔室引出，所以支路取到的是已经过滤后的洁净介质，不会把杂质带到支路的仪表或者阀件里，这个流道设计避免了支路被杂质堵塞的问题，很多同类型三通阀如果把支路接口放在滤芯上游，很容易出现取样口或者压力表引压孔被杂质堵死的故障。

阀体的棱角都做了小倒角处理，没有尖锐的加工毛刺，一方面是安装的时候不会划伤操作人员，另一方面也避免应力集中，在高压工况下不会因为棱角处的应力集中出现阀体开裂。顶部压盖和主体之间的密封采用金属平垫加O型圈的组合，常温工况下O型圈就能实现可靠密封，高温或者强腐蚀工况下换成金属平垫也能满足密封要求，密封槽的深度和宽度按照标准密封件尺寸设计，替换密封件的时候不需要定制，直接采购标准件就能用。三个卡套螺母的尺寸一致，和同通径的其他卡套阀件螺母通用，现场安装的时候如果出现螺母滑牙的情况，可以直接拆同规格其他阀件的螺母临时替换，降低备件储备的种类要求。

实际选型的时候要注意，这类卡套式过滤阀的安装方向虽然没有强制要求，但尽量让顶部压盖朝上安装，这样滤芯拆出来的时候腔体内的残留介质不会洒出来，如果侧向安装的话，拧开压盖的时候残留介质容易顺着阀体流到其他设备上。另外卡套连接的拧紧力矩要符合对应管材的要求，不锈钢管的拧紧力矩比尼龙管大，不能用过大的力矩硬拧，否则会把卡套拧变形，反而导致密封失效，第一次安装的时候要按照卡套连接的操作规范，先预紧再拧指定角度，保证卡套正确切入管壁。

从建模角度来说，这类阀件的建模重点是卡套接口的尺寸精度，卡套的锥度、螺母的螺纹尺寸、阀体接口的内锥面角度都要和标准卡套尺寸一致，否则做管路装配的时候会出现配合干涉，或者装配后密封位置不对的问题。方体主体和顶部六角头的同轴度也要控制好，压盖拧入后不能出现偏斜，否则压盖和主体之间的密封会出现间隙，导致泄漏。三个接口的轴线要保证正交，尤其是两个主通路接口要保证同轴，否则安装到管路上的时候会出现别劲的情况，长期受管路应力会导致阀体接口断裂。
