浴室侧排式淋浴地漏排水构件

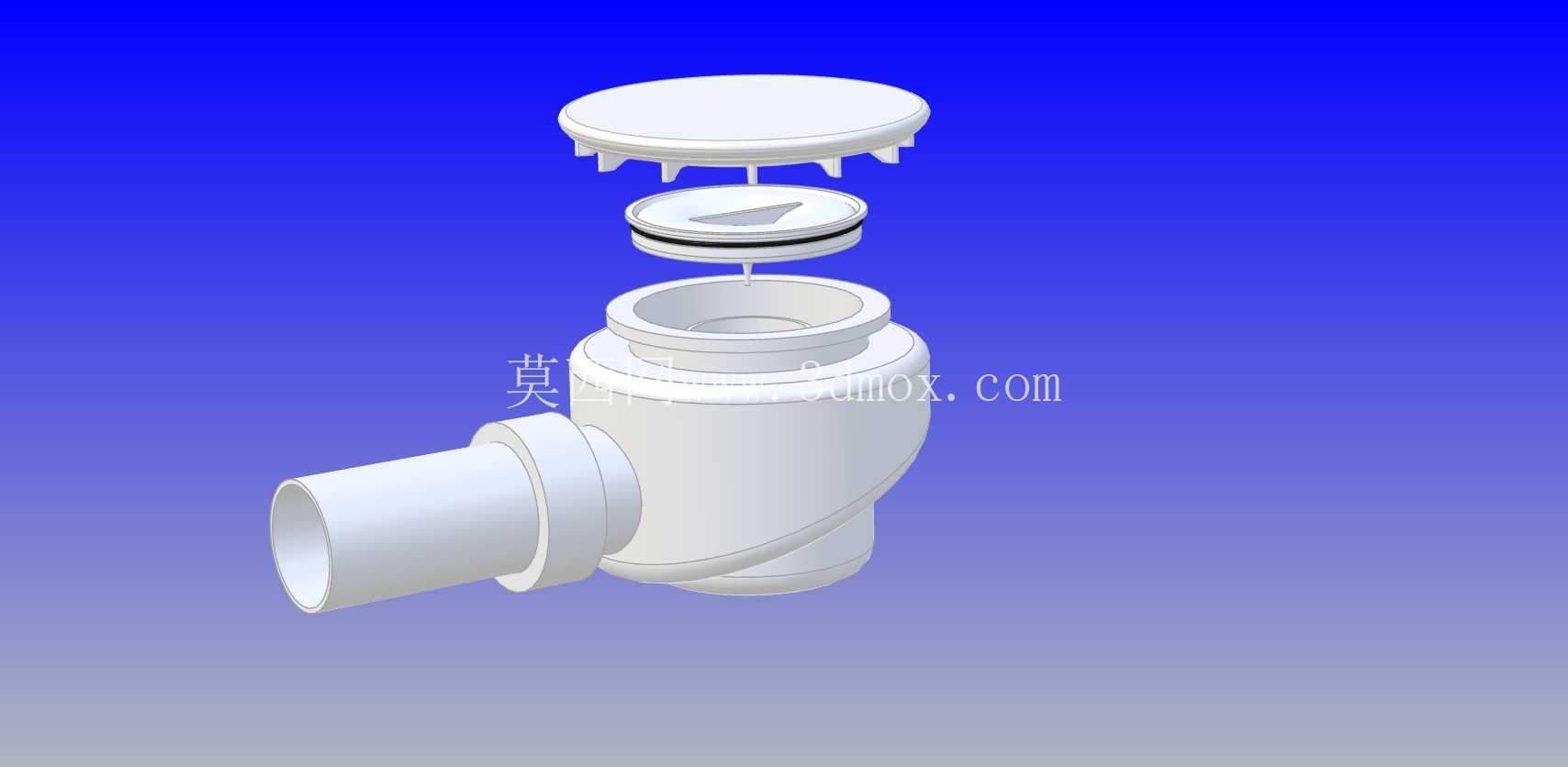

　　在民用住宅、酒店公寓、公共浴室的湿区排水系统中，淋浴区的地漏选型直接影响排水效率、防臭性能与后期维护成本，这款侧排式淋浴排水构件的设计，正是针对传统下排式地漏需要抬高地面、存水弯易堵塞、水封易干涸返味的痛点做的结构优化。从结构组成来看，整套构件分为顶部盖板、密封隔片、主体腔体三个核心部分，顶部盖板采用圆形平面设计，表面做了均匀分布的进水格栅，既保证淋浴时的积水可以快速汇入腔体，又能拦截毛发、大块碎屑等易造成管道堵塞的杂物，盖板边缘做了圆角过渡，安装后与地面瓷砖齐平，不会出现凸起绊脚或者积留污垢的卫生死角。

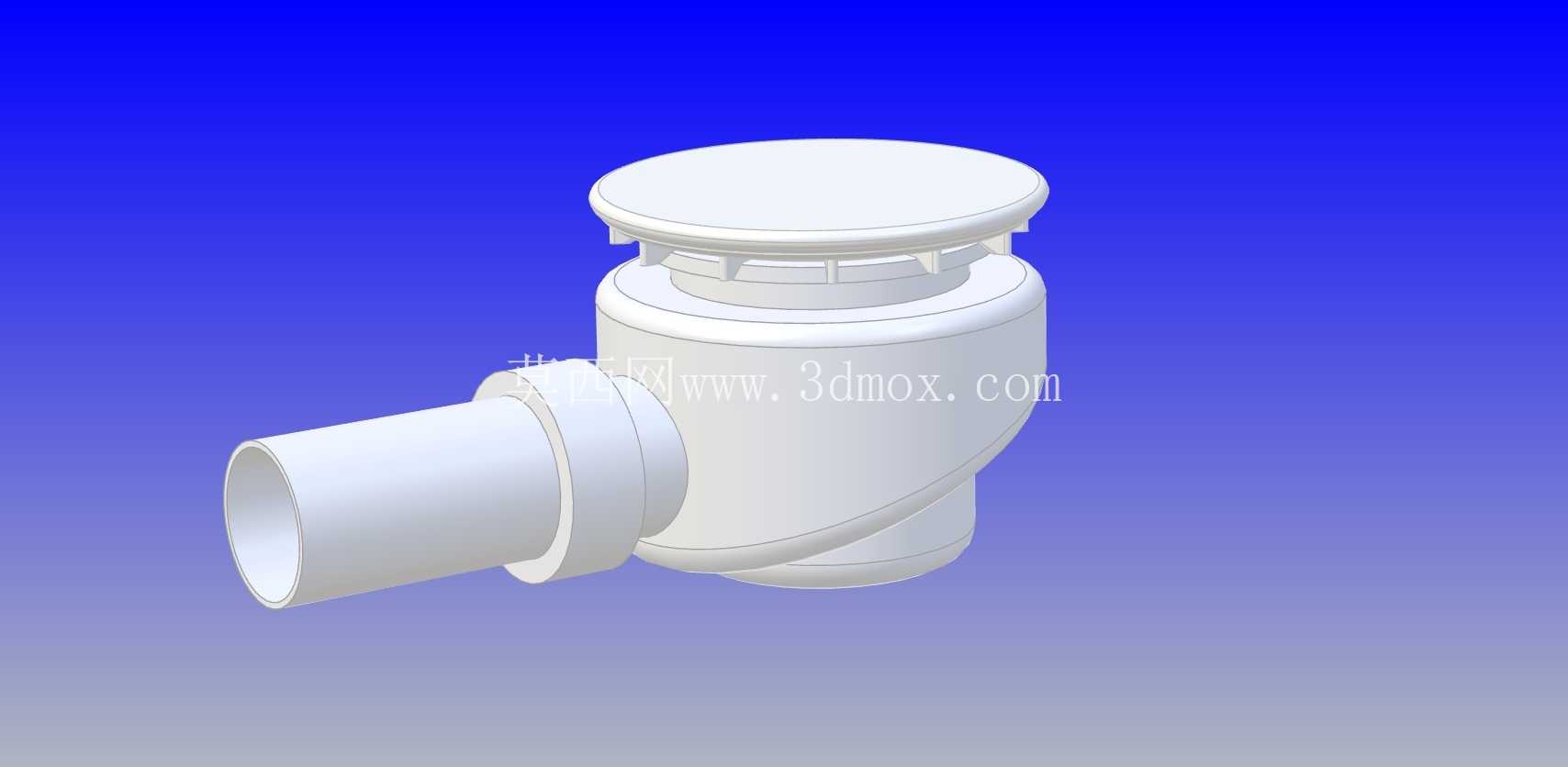

　　密封隔片设置在盖板与主体腔体之间，采用重力自封结构，无排水时隔片依靠自身重力闭合，完全阻断排水管道内的臭气、蚊虫顺着排水通道返到室内，排水时水流重力推开隔片，水流顺利排入腔体，相比传统水封地漏，不需要长期存水维持密封效果，避免了长期不用水封干涸失效的问题，也减少了水封槽内积留污垢发臭的隐患。主体腔体采用侧向外接排水口的结构设计，区别于传统地漏垂直向下的排水路径，侧向出水口可以直接连接墙面内预埋的横向排水支管，不需要在楼板下方预留存水弯的安装空间，对于同层排水的户型、下沉高度不足的卫生间改造场景，这种结构可以大幅降低地面抬高的高度，减少装修时的土建工作量，也避免了楼板开孔穿管带来的漏水风险。

　　从安装边界来看，主体腔体的顶部承口直径适配常规50mm管径的排水支管安装尺寸，侧向出水口的外径与同规格PVC排水管材的内径匹配，安装时可以直接涂胶粘接，不需要额外的转接头件，腔体的整体高度控制在80mm以内，即使是地面铺装层厚度有限的场景，也能完全嵌入铺装层内部，不会出现腔体突出地面无法安装盖板的问题。设计过程中针对排水流量做了流道优化，腔体内部的转角位置全部做了圆弧过渡，没有直角死角，水流从盖板进入腔体后可以顺着圆弧壁面快速流向侧向出水口，不会在腔体内形成涡流滞流，减少了污垢在腔体内壁附着的概率，日常维护时只需要掀开顶部盖板，取出密封隔片就可以直接清理腔体内截留的毛发杂物，不需要拆卸整个排水构件，维护操作简单。

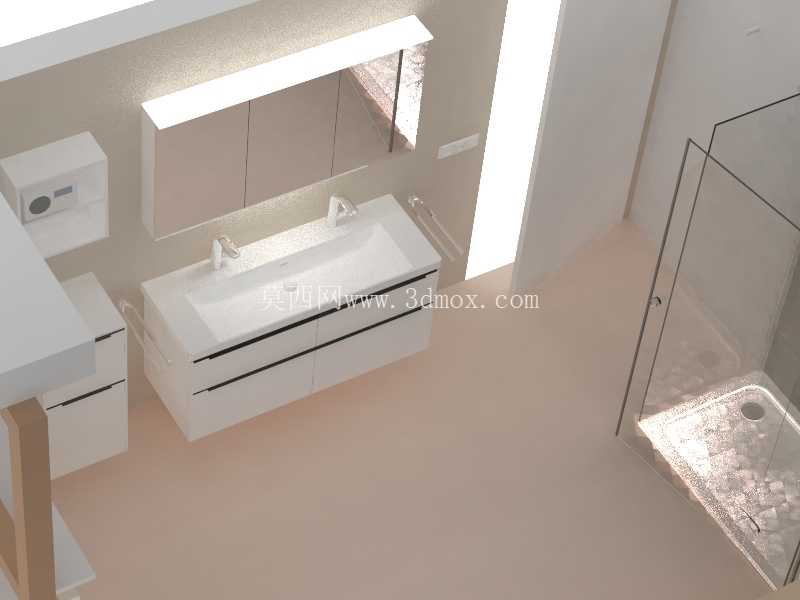

　　在材质选型的适配性上，该结构的壁厚设计预留了足够的强度余量，不管是采用PP塑料注塑成型还是不锈钢冲压成型，都能承受日常淋浴区的人员踩踏荷载，不会出现盖板变形、腔体开裂的问题，密封隔片的安装槽做了定位卡扣设计，安装时不需要对位调整，直接放入槽内即可保证密封面完全贴合，不会出现偏移导致密封失效的情况。针对不同装修风格的适配需求，顶部盖板可以做不同的表面处理，既可以做镀铬亮面适配现代简约风格的卫浴空间，也可以做拉丝哑光面适配轻奢、工业风的装修场景，盖板的厚度控制在5mm，安装后与地面的缝隙小于1mm，不会出现卡拖鞋边角、积留灰尘的问题。在实际工程应用中，这种侧排式排水构件尤其适用于老旧卫生间的改造项目，很多老旧住宅的卫生间楼板下方没有预留足够的下沉空间，传统下排地漏无法安装存水弯，容易出现返味问题，这款构件的自封结构加侧排设计，不需要破坏原有楼板结构，只需要在地面铺装层内铺设横向排水管即可完成安装，大幅降低了改造的施工难度和成本，同时也能满足无障碍卫浴空间的建设需求，地面可以做到无高差平整，方便轮椅通行，不会出现传统地漏周边坡度不平导致积水的问题。
